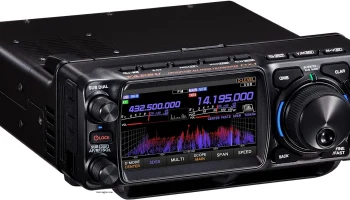

FTX-1 Optima
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF/UHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC / 6 м / 2 м / 70 см (Также 4 м для британской версии) RX: 0.03-174 / 400-470 МГц |
| Шаг перестройки | 1 / 5 / 10 / 20 Гц |
| Стабильность частоты | ±0.5 ppm @ от -10 до +50°C (от 14 до 122°F) после 1 минуты прогрева |
| Режимы работы | АМ / FM / NFM / SSB / CW / DV (C4FM «Фьюжн») |
| Каналы / управление памятью | 999 регулярных каналов с альфа-метками (12 символов) 10 QMB 5 PMG MAG (Автоматическая группировка памяти) |
| Смещение / сдвиг репитера / сдвига | Программируется |
| Источник питания | 13.8 В постоянного тока ±15% (аккумуляторный блок на 10.8 В при отсоединении) |
| Ток потребления / мощность | RX: 600-900 мА TX: Максимум 21 А при выходной мощности 100 Вт TX: Максимум 3 А при выходной мощности 10 Вт (при отсоединении) |
| Импеданс антенны / разъём | 50 Ом / Три разъёма SO-23950 Ом / Два разъёма BNC (при отсоединении) |
| Габариты (Ш*В*Г) | 213*89*240 мм (8.4*3.5*9.4")213*89*55 мм (8.4*3.5*2.2"), отсоединённый вариант |
| Вес | 3.9 кг (8.6 фунта)1.25 кг (2.75 фунта), отсоединённый вариант |
| Другие особенности | 4.3-дюймовый цветной сенсорный дисплей TFT с переключаемыми режимами отображения. Трёхмерный спектроанализатор сигналов. Два независимых приёмника. Два динамика. 32-разрядный цифровой сигнальный процессор IF. Интерфейс Wires-X. Порты USB для аудио ввода-вывода и управления через интерфейс CAT. S-DX. AMS. APRS. Слота для карты micro SD. Автоматический антенный тюнер. Часть передатчика может быть отсоединена от усилителя мощности для использования вне помещения. Опция Bluetooth. Некоторые другие опции предназначены для использования вне помещения. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Непосредственное выборочное супергетеродинное устройство (Ниже 48 МГц) Одноканальное промежуточное преобразование (Выше 48 МГц) Промежуточная частота: 44.5-49.5 МГц (Основной приёмник) — 41.3-44.3 МГц (Подприёмник) |
|---|---|
| Чувствительность | АМ (Ширина полосы: 6 кГц / 10 дБ S+N/N) 0.5-1.8 МГц: 7.9 мкВ 1.8-30 МГц: 2 мкВ 50-54 МГц: 1 мкВ 70-70.5 МГц: 2 мкВ 144-148 МГц: 1 мкВ 430-450 МГц: 1 мкВ FM (Ширина полосы: 12 кГц / 12 дБ SINAD) 28-30 МГц: 0.25 мкВ 50-54 МГц: 0.2 мкВ 70-70.5 МГц: 0.25 мкВ 144-148 МГц: 0.125 мкВ 430-450 МГц: 0.125 мкВ SSB/CW (Ширина полосы: 2.4 кГц / 10 дБ S+N/N) 1.8-30 МГц: 0.16 мкВ 50-54 МГц: 0.125 мкВ 70-70.5 МГц: 0.16 мкВ 144-148 МГц: 0.125 мкВ 430-450 МГц: 0.125 мкВ |
| Чувствительность шумоподавителя | — |
| Коэффициент шума | — |
| Избирательность | АМ (Ширина полосы: Центр) 6 кГц (-6 дБ)15 кГц (-60 дБ) FM (Ширина полосы: Центр) 12 кГц (-6 дБ)25 кГц (-60 дБ) SSB (Ширина полосы: Центр) 2.4 кГц (-6 дБ)3.6 кГц (-60 дБ) CW (Ширина полосы: Центр) 500 Гц (-6 дБ)750 Гц (-60 дБ) |
| Отражение изображения | 70 дБ или лучше (любительские диапазоны HF)60 дБ или лучше (любительские диапазоны VHF / UHF) |
| Выходная мощность звуковой частоты / динамик | 4 Вт при искажениях 10% / 4 Ом1.5 Вт при искажениях 10% / 4 Ом (при отсоединении) |
| Разъём внешнего динамика | Миниразъём TS (3.5 мм), 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | DockedHF/6 mDocked2 m/70 cmUndocked@BatteryUndocked@13.8V AM:5-25 W5-13 W0.5-1.5 W0.5-2.5 W FM:5-100 W5-50 W0.5-6 W0.5-10 W SSB (PEP):5-100 W5-50 W0.5-6 W0.5-10 W CW:5-100 W5-50 W0.5-6 W0.5-10 W C4FM:5-100 W5-50 W0.5-6 W0.5-10 W |
|---|---|
| АМ | 5-25 Вт |
| FM | 5-100 Вт |
SSB (PEP)
| CW | 5-100 Вт |
|---|---|
| C4FM | 5-100 Вт |
| Модуляционная система | АМ: Низкоуровневая (Ранняя стадия) FM: Переменная реактивность SSB: Балансированная |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спонтанные излучения | HF: Лучше чем -50 дБ6 м: Лучше чем -63 дБ2 м/70 см: Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 200-10000 Ом (номинально 600 Ом) / 8-контактный модульный разъём |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | 2025-202x |
|---|---|
| Дополнительная информация | Это FTX-1 Полевой комплект со встроенным SPA-1 с завода. Указанная цена, май 2025 года в Швеции: SEK 27495:- Указанная цена, май 2025 года в Германии: 2398.00 Евро Указанная цена, май 2025 года в США: $1899.95 |
| АТАС-25 АТАС-120А АТБК-100 БУ-6 ФЦ-40 ФЦ-80 ФЦ-90 ФГПС-5 М-1 М-70 М-90D М-90МС Набор М-100 МХГ-1 СБР-52ЛИ СКФ-1 СКУ-66 СКУ-66Л СПГ-1 ССМ-75Е ССМ-БТ20 ЙХ-77СТА | Активная ручная настройка антенны Активная антенна с автоматическим управлением Антенный базовый набор для АТАС-120А Блютуз-устройство Внешний автоматический антенный тюнер (совместим с длинным проводником) Быстро устанавливаемый автоматический антенный тюнер (HF/6 м) Автоматический антенный тюнер (для длинных линий мощностью 10 Вт и импедансом 50 Ом) GPS антенна Микрофонный настольный держатель Настольный микрофон Динамический настольный микрофон Держатель микрофона для стола Динамический микрофонный держатель Набор элементов для настольного микрофона Рукоятка переноски (только для SPA-1) Литий-ионный аккумуляторный блок. 10.8 В, ёмкость 6400 мАч Охладительный вентилятор Разъединительный удлинительный кабель длиной 1.5 м (5 футов) Разъединительный удлинительный кабель длиной 3 м (10 футов) Защитный кожух Ручной микрофон Блютуз-наушники Легкие стереонаушники |
