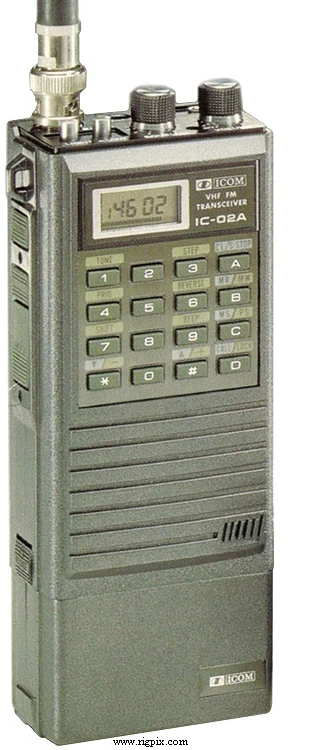

IC-02A
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазона VHF |
|---|---|
| Диапазон частот | США TX: 144-148 МГц RX: 140-150 МГц |
| Шаг перестройки | 5 / 10 / 15 / 20 / 25 КГц |
| Стабильность частоты | 0.002% @ от -10 до +60°C (14 до 140°F) |
| Режим | FM |
| Каналы / управление памятью | 10 регулярных каналов памяти с резервным аккумулятором |
| Смещение ретранслятора / сдвиг | ± любой программируемый сдвиг |
| Источник питания | 7.2-13.2 В постоянного тока (в зависимости от аккумуляторного блока)или 5.5-16 В постоянного тока внешний (Разъём баррельного штекера, центр положительный) |
| Ток потребления / мощность | При приёме: 35-150 мА при 8.4 В DCПередача: 0.45-1.05 А при 8.4 В DC |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 65*117*35 мм (2.56*4.6*1.38”), без аккумуляторного блока |
| Вес | 515 г (1.13 фунта), с BP-3 и антенной |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 16.9 МГц 2-е ПЧ: 455 КГц |
|---|---|
| Чувствительность | 0.25 мкВ (12 дБ SINAD) |
| Чувствительность шумоподавителя | Менее 0.1 мкВ (Порог) |
| Фактор шума | — |
| Избирательность | 15 КГц (-6 дБ)30 КГц (-60 дБ) |
| Отражение изображения | — |
| Выходная мощность звукового сигнала / громкоговоритель | 500 мВт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Высокая@ 13.2В Высокая@ 8.4В Низкая 2 м: 5 Вт3 Вт500 мВт |
|---|---|
| 2 м | 5 Вт |
| Модуляционная система | Переменная реактивная частотная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 КГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | ? Ом / TS «Подминиджек» (2.5 мм) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1983-1990 (Выпуск прекращён) |
|---|---|
| Дополнительная информация | — |
| BC-25E BC-25U BC-35 BP-2 BP-3 BP-4 BP-5 BP-7 BP-8 CP-1 | Зарядное устройство для батарей (Европа) Зарядное устройство для батарей (США) Настольное зарядное устройство быстрого заряда NiCd батарея. 7.2 В, 450 мАч NiCd батарея. 8.4 В, 270 мАч Чехол для шести R6 / AA щелочных батареек или NiCd NiCd батарея. 10.8 В, 450 мАч NiCd батарея. 13.2 В, 450 мАч NiCd батарея. 8.4 В, 800 мАч Кабель прикуривателя |
