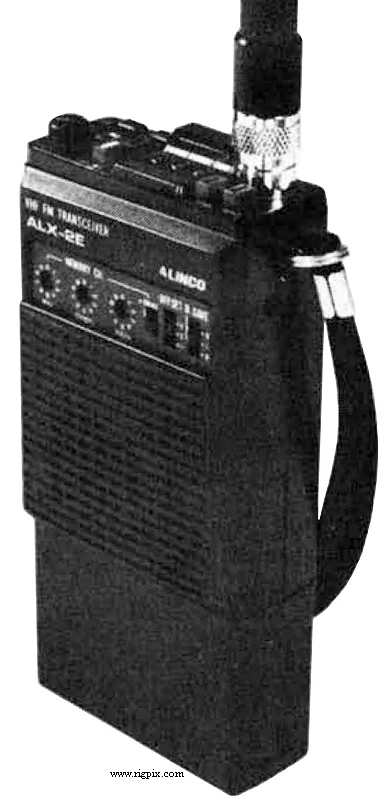

ALX-2E
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазона VHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 (140-150) МГц RX: 140-150 МГц |
| Шаг перестройки | 10 / 100 кГц, 1 МГц (Ручка настройки) + кнопка на 5 кГц |
| Стабильность частоты | ±? ppm |
| Режим | FM |
| Каналы / управление памятью | 1 регулярный приоритет Функция запоминается тремя поворотными переключателями и одним ползунковым переключателем |
| Смещение ретранслятора / сдвиг | ±600 кГц |
| Источник питания | 7-9.6 В постоянного тока (в зависимости от блока батарей) |
| Ток потребления / мощность | RX: 25 мА (с приглушенным звуком, экономичный режим)TX: Макс. 750 мА при мощности передачи 2 Вт |
| Импеданс антенны / разъем | 50 Ом / Фоноразъём с резьбой (RCA) |
| Габариты (Ш*В*Г) | 58*141*23 мм (2.28*5.55*0.9") |
| Вес | 240 г (8.47 унций), включая блок EBP-2N и антенну |
| Прочие особенности | Тональный вызов на частоте 1750 Гц. Освещаемые ручки настройки. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 16.9 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.25 мкВ (12 дБ SINAD) |
| Избирательность | 15 кГц (-6 дБ)30 кГц (-60 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность низкочастотного сигнала / громкоговоритель | 200 мВт при искажении 10% / сопротивление 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиосигнала | Высокий-низкий 2 м: 2-3 Вт400 мВт Примечание: высокий уровень выходной мощности зависит от напряжения/блока батарей |
|---|---|
| 2 м | 2-3 Вт |
| Модуляционная система | Реактивная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | ? Ом / ?-контактный разъём |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1987-1988 гг. (Выпуск прекращён) |
|---|---|
| Дополнительная информация | Новая цена в декабре 1987 года в Великобритании: £199.00 |
| EBP-2N EBP-3N EBP-6N EDC-4 EDC-6 EDC-7 | Батарейный блок NiCd. Блок батарей NiCd 7.2 В, ёмкость 160 мАч Блок батарей NiCd 7.2 В, ёмкость 450 мАч Блок батарей NiCd 9.6 В, ёмкость 450 мАч Адаптер переменного тока (США) Адаптер переменного тока (Европа) Зарядное устройство для аккумуляторов |
