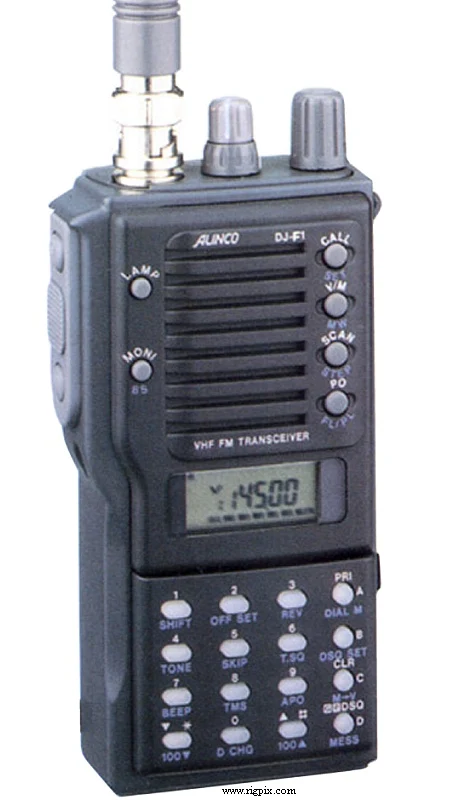

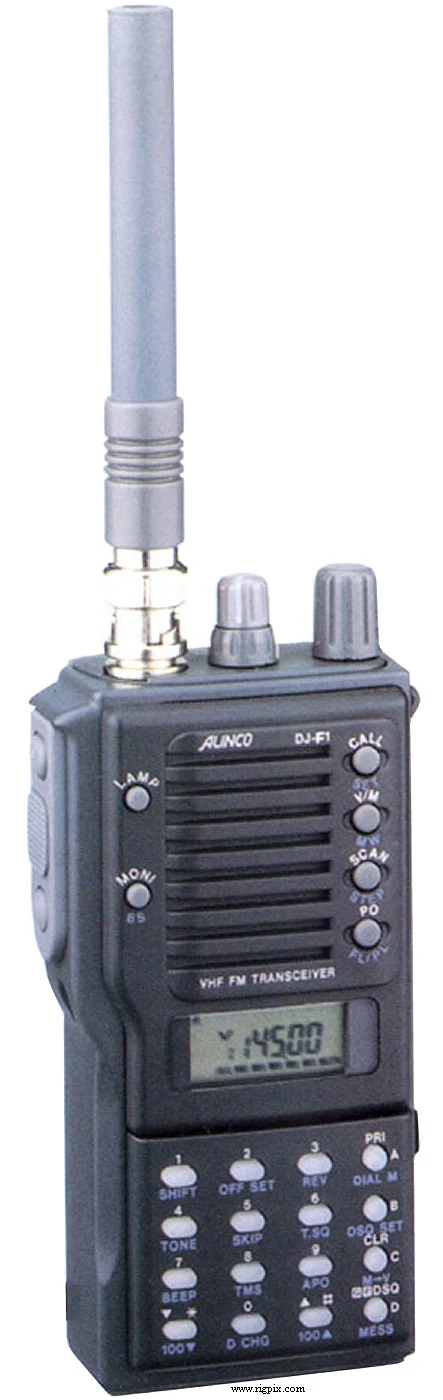

DJ-F1E
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 MHz RX: 118-136 / 138-174 MHz NB! Расширенный диапазон принимаемых частот может потребовать модификации |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 КГц |
| Стабильность частоты | ±? ppm |
| Режим работы | TX: FMRX: AM / FM |
| Количество каналов / управление памятью | 40 регулярных 1 вызов Приоритетная функция хранения в памяти с резервированием литиевой батареей |
| Смещение / сдвиг ретранслятора / повторителя | ±0 до 16 МГц с шагом 5 КГц |
| Источник питания | 6-12 В постоянного тока (в зависимости от блока батарей) |
| Ток потребления / мощность | RX:? мA TX: Макс? А |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 53*110*37 мм (2.1*4.33*1.46"), с использованием EBP-16N или EDH-5 |
| Вес | 375 г (13.2 унции), с использованием EBP-16N |
| Другие особенности | Клавиатура с кодом DTMF и функцией пейджинга DSQ. Подсветка дисплея. Звонок вызова частотой 1750 Гц. Функция CTCSS/PL с опцией сканирования тона (EJ-12U). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е промежуточное: 23.05 MHz 2-е промежуточное: 455 KHz |
|---|---|
| Чувствительность | 0.18 мкВ (12 дБ SINAD) |
| Избирательность | — |
| Отражение изображения | — |
| Выходная мощность звукового сигнала / громкоговоритель | ? мВт при ?%-й искажённости / 8 Ом |
| Разъём для внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | ВысокийСреднийНизкий 2 м: 2-5 Вт 1 Вт 100 мВт NB! Высокий уровень выходной мощности зависит от блока батареи / напряжения |
|---|---|
| 2 м | 2-5 Вт |
| Модуляционная система | Переменная реактивная частотная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 КГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 кОм / ?-контактный разъем |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 199x-199x (Производство прекращено) |
|---|---|
| Дополнительная информация | — |
| EA-17 EA-18 EBC-3 EBC-5 EBP-14N EBP-16N EBP-18N EDC-24 EDC-25 EDC-34 EDC-35 EDC-36 EDC-37 EDC-43 EDH-5 EJ-12U EME-4 EME-6 EME-10(K) EME-11 EMS-2Z EMS-8 ESC-15 | Антенна VHF Антенна UHF Ремень для пояса Ремень через плечо с мягкой сумкой Блок батарей NiCd (тонкого типа). 7.2 В, 400 мАч Блок батарей NiCd. 7.2 В, 700 мАч Блок батарей NiCd. 12 В, 600 мАч Зарядное устройство (120 В переменного тока) Зарядное устройство (220 В переменного тока) Быстрозарядное устройство (120 В переменного тока) Быстрозарядное устройство (220 В переменного тока) Кабель питания постоянного тока мобильного устройства с фильтром подавления помех Кабель питания постоянного тока мобильного устройства Сухая батарея для шести LR6 / AA аккумуляторов Устройство CTCSS/PL тонального шумоподавления Наушник-микрофон с кнопкой включения Передача речи по телефону с наушником и системой VOX Наушник-микрофон с системой VOX и PTT Наушник-микрофон с системой VOX и PTT и системой передачи речи по телефону Громкоговоритель-микрофон удалённого управления Громкоговоритель-микрофон Мягкая сумка |
