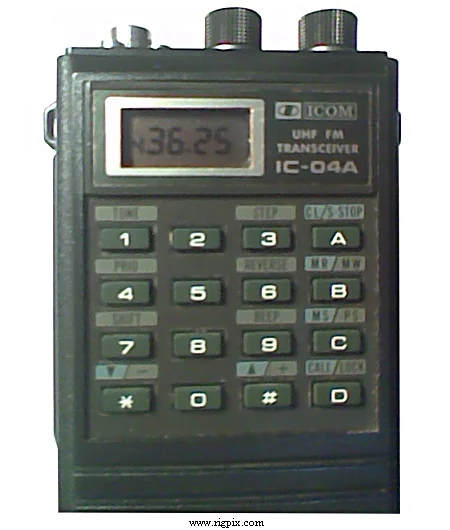

IC-04A
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона UHF |
|---|---|
| Диапазон частот | США TX: 440-450 МГц RX: 440-450 МГц Австралия TX: 430-440 МГц RX: 430-440 МГц |
| Шаг перестройки | 5 / 10 / 15 / 20 / 25 кГц |
| Стабильность частоты | 0.001% @ от -10° до +60° C (+14° до +140° F) |
| Режим работы | FM |
| Каналы / управление памятью | 7 регулярных (M2-M8) 1 вызов (M1), также служит приоритетным каналом 2 программы сканирования краёв (M9 и M0) |
| Смещение ретранслятора / сдвиг | ±0 до 9.99 МГц с шагом 10 кГц |
| Источник питания | 5.5-16 В постоянного тока (аккумуляторный блок)или 11-16 В постоянного тока внешний (разъём баррельного штекера, центр положительный) |
| Ток потребления / мощность | При приёме: 45-150 мАПередача: ~1.25 А @ 2.5 Вт |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 65*117*35 мм (2.56*4.6*1.38”), без аккумуляторного блока |
| Вес | 495 г (1.09 фунта), с BP-3 и поставленной антенной |
| Другие особенности | Подсветка дисплея. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 21.8 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.3 мкВ (12 дБ SINAD) |
| Чувствительность шумоподавителя | Менее 0.1 мкВ (Порог) |
| Фактор шума | — |
| Избирательность | 15 кГц (-6 дБ)30 кГц (-60 дБ) |
| Изоляция по зеркальному каналу | — |
| Выходная мощность ЗЧ / громкоговоритель | 500 мВт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийНизкий 70 см: 2.5-5 Вт500 мВт Примечание: Уровень высокой выходной мощности зависит от аккумуляторного блока/напряжения батареи |
|---|---|
| 70 см | 2.5-5 Вт |
| Модуляционная система | Переменная реактивность |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спурты излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | ? Ом / TS «Субминиджек» (2.5 мм) |
| Уровень сигнала микрофонного входа | — |
ПРОЧЕЕ
| Произведено | Япония, 1983-1990 гг. (Выпущено из производства) |
|---|---|
| Дополнительная информация | — |
| Модификации | — |
| BC-16U BC-25U BC-30 BC-35 BP-2 BP-3 BP-4 BP-5 BP-7 BP-8 CP-1 HM-9 HS-10 HS-10SA HS-10SB LC-11 LC-12 LC-14 | Зарядное устройство для стены (США). Для BP-7 и BP-8 Зарядное устройство для стены (США) Быстрое зарядное устройство для стола Быстрое зарядное устройство для стола Аккумуляторный блок NiCd. 7.2 В, 450 мАч Аккумуляторный блок NiCd. 8.4 В, 270 мАч Корпус аккумулятора. Для шести LR6 / AA сухих элементов или NiCd NiCd аккумуляторный блок. 10.8 В, 450 мАч NiCd аккумуляторный блок. 13.2 В, 450 мАч NiCd аккумуляторный блок. 8.4 В, 800 мАч Кабель прикуривателя Автомобильный громкоговоритель-микрофон Головной гарнитуры Voice activated (VOX) для HS-10 Кнопочный переключатель для HS-10 Портативная сумка. Для использования с BP-2, BP-3 и BP-4 Портативная сумка. Для использования с BP-5 Портативная сумка. Для использования с BP-7 и BP-8 |
