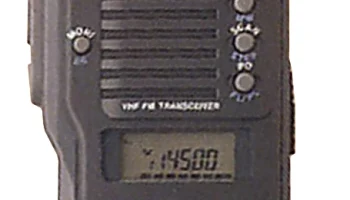

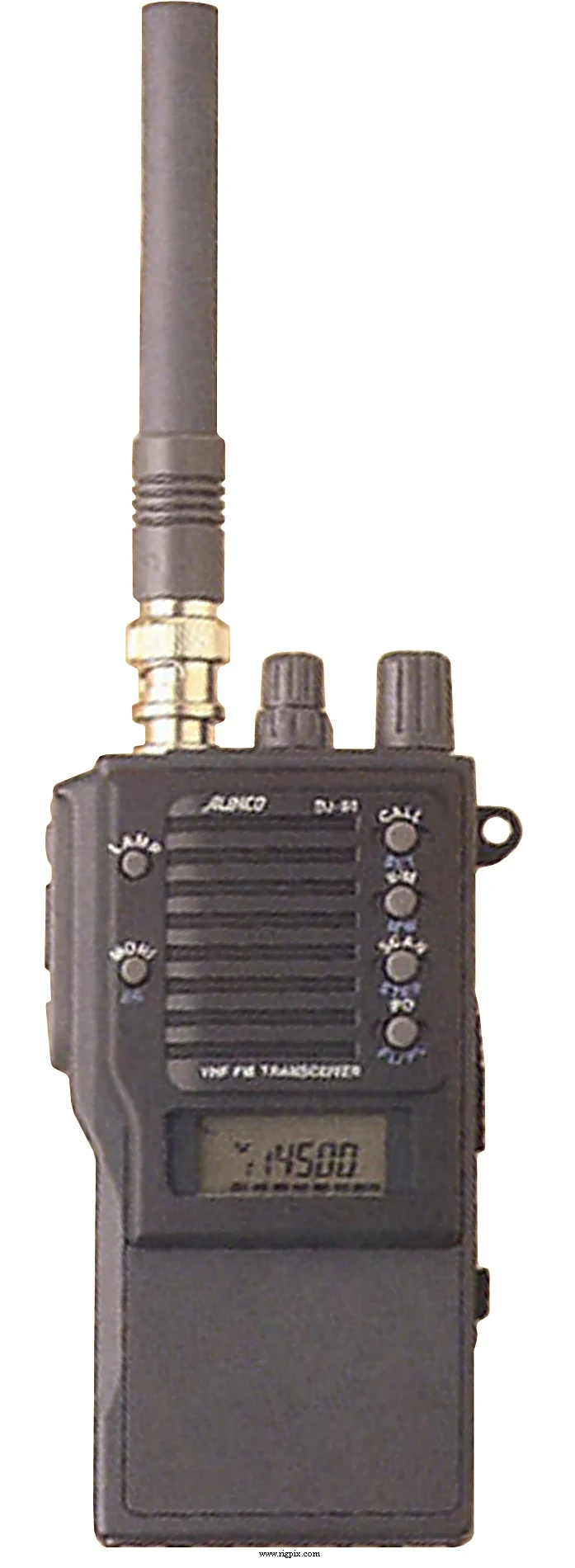

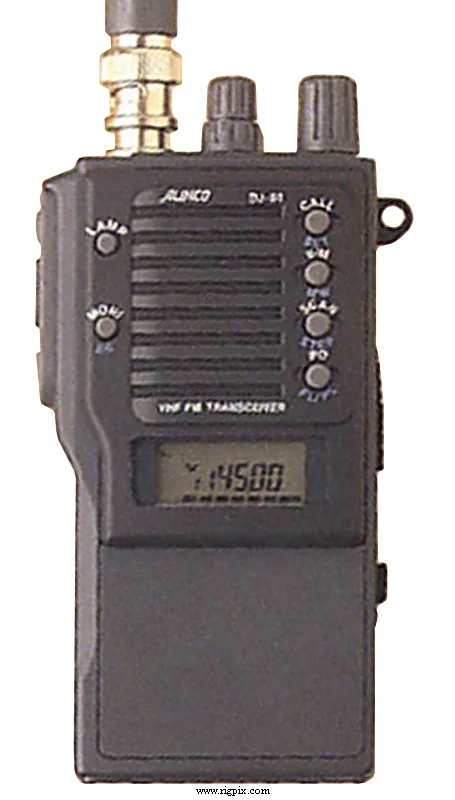

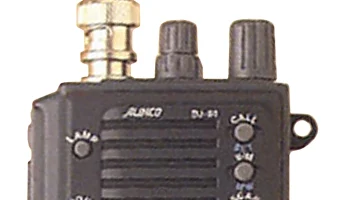

DJ-S1E
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 МГц RX: 118-136 / 138-174 МГц Примечание! Расширенный диапазон приёма может потребовать модификации |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 кГц |
| Стабильность частоты | ±? ppm |
| Режимы работы | Передача: FMRX: AM / FM |
| Количество каналов / управление памятью | 40 регулярных 1 вызов Приоритет функции хранения в памяти с резервированием литиевой батареей |
| Смещение / сдвиг ретранслятора / повторителя | ±0 до 16 МГц с шагом 5 кГц |
| Источник питания | 6-12 В постоянного тока (в зависимости от блока батарей) |
| Ток потребления / мощность | При приёме:? мАМаксимальная при передаче:? А |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 53*110*37 мм (2.1*4.33*1.46"), с использованием EBP-16N или EDH-5 |
| Вес | 375 г (13.2 унции), с использованием EBP-16N |
| Другие особенности | Подсветка дисплея. Кодер CTCSS/PL. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 23.05 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.18 мкВ (12 дБ SINAD) |
| Избирательность | — |
| Изоляция от изображения сигнала | — |
| Выходная мощность низкочастотного усилителя / громкоговоритель | ? мВт при ?%-й искажённости / сопротивление 8 Ом |
| Разъём для внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | ВысокийСреднийНизкий 2 м: 2-5 Вт1 Вт100 мВтПримечание! Высокий уровень выходной мощности зависит от блока батарей / напряжения |
|---|---|
| 2 м | 2-5 Вт |
| Модуляционная система | Переменная реактивная частота модуляции |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуррирующие излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 КОм / ?-контактный разъём |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 199x-199x (Производство прекращено) |
|---|---|
| Дополнительная информация | Это упрощённая версия DJ-F1E со некоторыми функциями теперь опциональными |
| EA-17 EA-18 EBC-3 EBC-5 EBP-14N EBP-16N EBP-18N EDC-24 EDC-25 EDC-34 EDC-35 EDC-36 EDC-37 EDC-43 EDH-5 EJ-10U EJ-12U EME-4 EME-6 EME-10(K) EME-11 EMS-2Z EMS-8 ESC-15 ESK-1 | Антенна VHF Антенна UHF Ремень для пояса Ремень через плечо с мягкой сумкой Блок батарей NiCd (тонкого типа). 7.2 В, 400 мАч Блок батарей NiCd. 7.2 В, 700 мАч Блок батарей NiCd. 12 В, 600 мАч Зарядное устройство от сети переменного тока (120 В) Зарядное устройство от сети переменного тока (220 В) Быстрозарядное устройство (120 В) Быстрозарядное устройство (220 В) Кабель питания постоянного тока мобильного устройства с фильтром подавления помех Кабель питания постоянного тока мобильного устройства Сухая батарея для шести LR6 / AA аккумуляторов Устройство декодера DTMF (встроенное для версий DJ-F1T/E) Устройство кодера CTCSS/PL Стерео телефонная трубка с функцией PTT Телефонная трубка с функцией PTT и VOX Телефонная трубка с функцией PTT и VOX Микрофонная трубка с функцией PTT и VOX Удалённый громкоговоритель с функцией PTT и VOX Мягкая сумка Клавиатура DTMF (встроена для версий DJ-F1T/E) |
