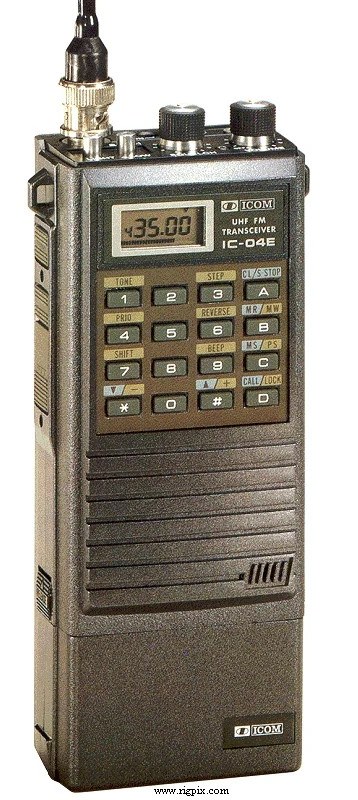

IC-04E
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона UHF |
|---|---|
| Диапазон частот | Европа TX: 430-440 МГц RX: 430-440 МГц |
| Шаг перестройки | 12.5 / 25 КГц |
| Стабильность частоты | 0.001% @ от -10° до +60° C (+14° до +140° F) |
| Режим | FM |
| Каналы / управление памятью | 7 регулярных (M2-M8) 1 вызов (M1), также служит приоритетным каналом 2 программы сканирования краёв (M9 и M0) |
| Смещение ретранслятора / сдвиг | ±0 до 9.99 МГц с шагом 10 КГц |
| Источник питания | 5.5-16 В постоянного тока (аккумуляторный блок)или 11-16 В постоянного тока внешний (разъём баррельного штекера, центр положительный) |
| Ток потребления / мощность | Приём: 45-150 мАПередача: ~1.25 А @ 2.5 Вт |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 65*117*35 мм (2.56*4.6*1.38”), без аккумуляторного блока |
| Вес | 515 г (1.13 фунта), с BP-3 и поставленной антенной |
| Другие особенности | Подсветка дисплея. Импульс тона 1750 Гц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е промежуточное: 21.8 МГц 2-е промежуточное: 455 КГц |
|---|---|
| Чувствительность | 0.3 мкВ (12 дБ SINAD) |
| Чувствительность шумоподавителя | Менее 0.1 мкВ (Порог) |
| Фактор шума | — |
| Избирательность | 15 КГц (-6 дБ)30 КГц (-60 дБ) |
| Изоляция изображения | — |
| Выходная мощность низкочастотного сигнала / громкоговоритель | 500 мВт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиосигнала | ВысокаяНизкая 70 см: 2.5-5 Вт500 мВт! Уровень выходной мощности высокой зависит от аккумуляторного блока/напряжения батареи |
|---|---|
| 70 см | 2.5-5 Вт |
| Модуляционная система | Переменная реактивность |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 КГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | ? Ом / TS «Субминиджек» (2.5 мм) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1983-1990 гг. (Выпущено из производства) |
|---|---|
| Дополнительная информация | — |
| Модификации | — |
| BC-26E BC-30 BC-35 BP-2 BP-3 BP-4 BP-5 BP-7 BP-8 CP-1 HM-9 HS-10 HS-10SA HS-10SB LC-11 LC-12 LC-14 | Зарядное устройство для стены (Европа)Быстрое зарядное устройство для столаБыстрое зарядное устройство для столаNiCd аккумуляторный блок. 7.2 В, 450 мАчNiCd аккумуляторный блок. 8.4 В, 270 мАчКорпус аккумулятора. Для шести LR6 / AA сухих элементов или NiCd батарейNiCd аккумуляторный блок. 10.8 В, 450 мАчNiCd аккумуляторный блок. 13.2 В, 450 мАчNiCd аккумуляторный блок. 8.4 В, 800 мАчКабель прикуривателяАвтомобильный громкоговоритель-микрофонНаушник с микрофономУстройство голосового управления для HS-10Переключатель PTT для HS-10Сумка для переноски. Для использования с BP-2, BP-3 и BP-4Сумка для переноски. Для использования с BP-5Сумка для переноски. Для использования с BP-7 и BP-8 |
