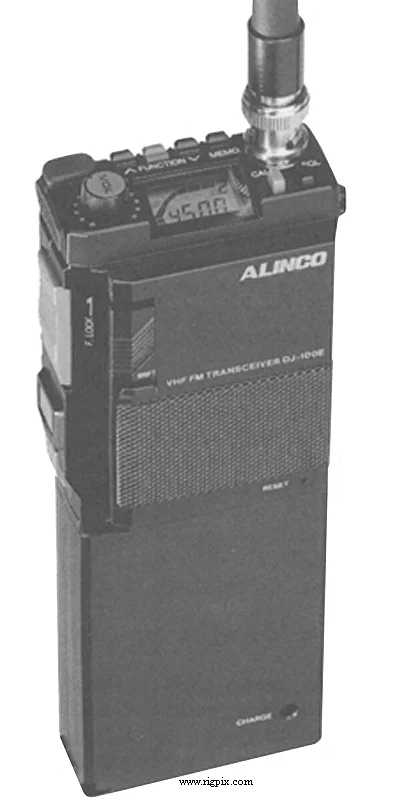

DJ-100E
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 MHz RX: 144-146 MHz |
| Шаг перестройки | 12.5 КГц |
| Стабильность частоты | ±? ppm |
| Режим | FM |
| Количество каналов / управление памятью | 10 регулярных 1 вызов |
| Смещение / сдвиг ретранслятора /offset | ±600 КГц |
| Источник питания | 5.5-12 В постоянного тока (в зависимости от аккумуляторного блока) |
| Ток потребления / мощность | RX: 15-98 мАТХ: Макс 750 мА |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 60*168*30 мм (2.38*6.62*1.19") |
| Вес | 250 г (8.8 унции) |
| Другие особенности | Тональный вызов частотой 1750 Гц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 21.6 МГц 2-е ПЧ: 455 КГц |
|---|---|
| Чувствительность | 0.25 мкВ (12 дБ SINAD) |
| Избирательность | 15 КГц (-6 дБ)30 КГц (-60 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 200 мВт при искажении 10% / 8 Ом |
| Разъём для внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | Высокая@12В Высокая@7.2В Низкая@12В Низкая@7.2В 2 м:6.5 Вт2.5 Вт850 мВт450 мВт |
|---|---|
| 2 м | 6.5 Вт |
| Модуляционная система | Переменная реактивность |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 КГц |
| Спурты излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | ? Ом / ?-контакт |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | 1988-19xx (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| EBC-2Z EBP-6NAZ EBP-7NAZ EBP-8NAZ EBP-9NA EBP-18 EDC-2 EDC-6 EDC-7 EDC-8Z EDC-10 EDC-11 EDC-12 EME-2 EME-3Z EMS-1Z ESC-8 | Комплект для установки на автомобиль Никель-кадмиевый аккумуляторный блок. 9.6 В, 450 мАч Никель-кадмиевый аккумуляторный блок. 7.2 В, 700 мАч (с преобразователем постоянного тока) Никель-кадмиевый аккумуляторный блок. 12 В, 700 мАч (с преобразователем постоянного тока) Никель-кадмиевый аккумуляторный блок. 7.2 В, 500 мАч (с преобразователем постоянного тока) Картридж с батарейками типа «таблетка» с ремнём для ношения на поясе Разъём прикуривателя Автомобильное зарядное устройство для блоков 7.2/9.6 В (220 В переменного тока) Подставка для зарядки аккумулятора EBP-6NAZ Разъём прикуривателя с фильтром подавления помех Зарядное устройство для блоков 7.2/9.6 В (120 В переменного тока) Зарядное устройство для аккумуляторов 12 В (120 В переменного тока) Зарядное устройство для аккумуляторов 12 В (220 В переменного тока) Наушники-микрофон Наушник Громкоговоритель-микрофон Мягкий чехол |
