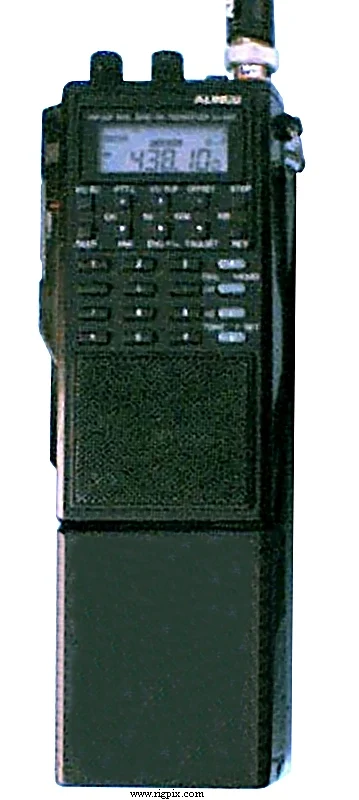

DJ-500E
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF/UHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 / 430-440 МГц RX: 144-146 / 430-440 МГц |
| Шаг перестройки | 5 / 10 / 12.5 / 20 / 25 кГц |
| Стабильность частоты | ±? ppm |
| Режим работы | FM |
| Каналы / управление памятью | 20 регулярных (10 на каждую полосу) |
| Смещение ретранслятора / сдвиг | Программируемый |
| Источник питания | 7-12 В постоянного тока (в зависимости от блока батарей) или внешний источник 5.5-12 В постоянного тока |
| Ток потребления / мощность | При приёме: 50-130 мАПередача: Макс. 1.2 А |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 58*176*30 мм (2.28*6.93*1.18") |
| Вес | 435 г (15.34 унции) |
| Другие особенности | Клавиатура с кодом DTMF. Аттенюатор 10 дБ. Звуковой сигнал вызова 1750 Гц. Подсветка экрана. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 55.05 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.25 мкВ (12 дБ SINAD) |
| Избирательность | 15 кГц (-6 дБ)30 кГц (-60 дБ) |
| Изоляция от изображения сигнала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 550 мВт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | Высокая@12В Высокая@7.2В Низкая@12В Низкая@7.2В 2 м:6 Вт2.5 Вт850 мВт450 мВт 70 см:5.5 Вт2 Вт850 мВт450 мВт |
|---|---|
| 2 м | 6 Вт |
| 70 см | 5.5 Вт |
| Модуляционная система | Переменная реактивность |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спурты излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 КОм / ?-пин |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 198x-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| EBC-2Z EBP-6NAZ EBP-7NAZ EBP-8NAZ EDC-2 EDC-6 EDC-7 EDC-8Z EDC-10 EDC-11 EDC-12 EME-2 EME-3Z EMS-1Z ESC-9 | Комплект для установки на автомобиль. Аккумуляторный блок типа NiCd. 9.6 В, ёмкость 450 мАч Аккумуляторный блок типа NiCd. 7.2 В, ёмкость 700 мАч Аккумуляторный блок типа NiCd. 12 В, ёмкость 700 мАч Разъёмы прикуривателя Автомобильное зарядное устройство для блоков аккумуляторов 9.6 и 7.2 В (220 В переменного тока) Держатель аккумулятора для EBP-6NAZ Разъём прикуривателя с фильтром подавления помех Зарядное устройство для блоков аккумуляторов 7.2 и 9.6 В (120 В переменного тока) Зарядное устройство для аккумуляторного блока 12 В (120 В переменного тока) Зарядное устройство для аккумуляторного блока 12 В (220 В переменного тока) Наушники-микрофон Наушник-громкоговоритель Микрофон-громкоговоритель Мягкий чехол |
