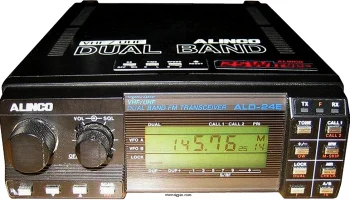

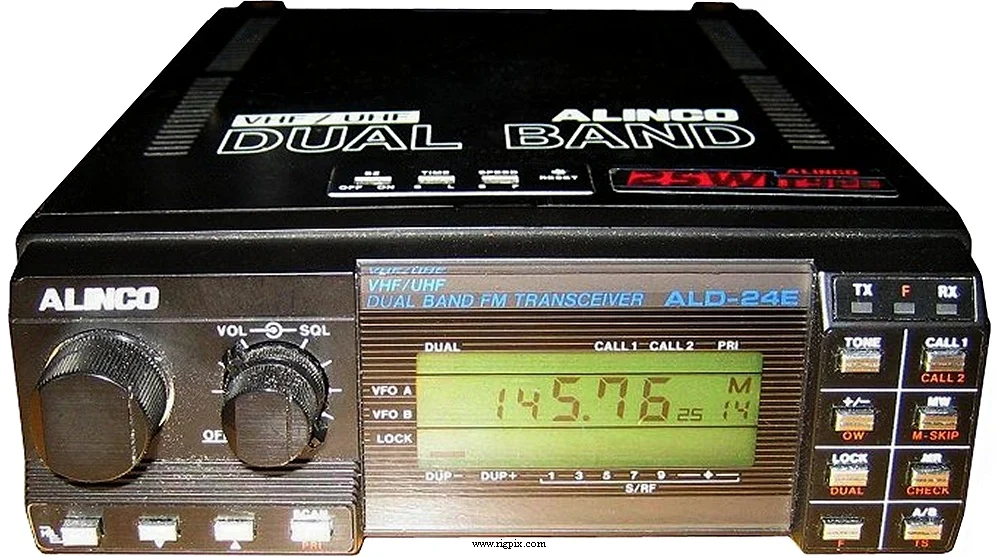

ALD-24E
Источник:
ОБЩИЕ
| Тип | Любительский трансивер VHF/UHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 / 430-440 МГц RX: 144-146 / 430-440 МГц |
| Шаг перестройки | 12.5 / 25 кГц |
| Стабильность частоты | ±? ppm |
| Режим | FM |
| Каналы / управление памятью | 21 регулярный 2 вызова 1 сканирование крайняя пара (программное сканирование) Функция приоритета |
| Смещение ретранслятора / сдвиг | Программируемый |
| Источник питания | 13.8 В постоянного тока |
| Ток потребления / мощность | RX: Макс. 300 мАТХ: Макс. 5 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 (На хвосте антенны) |
| Габариты (Ш*В*Г) | 140*50*164 мм (5.5*2*6.5") |
| Вес | 1.2 кг (2.64 фунта) |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 21.6 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.16 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Изображение подавления | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Высокий-низкий 2 м:25 Вт5 Вт 70 см:25 Вт5 Вт |
|---|---|
| 2 м | 25 Вт |
| 70 см | 25 Вт |
| Модуляционная система | Переменная реактивность |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спурри эмиссии | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | ? Ом / 8-контактный (металлический соединительный разъем), на хвосте антенны |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 19xx-19xx (Выпуск прекращён) |
|---|---|
| Дополнительная информация | — |
| - | - |
