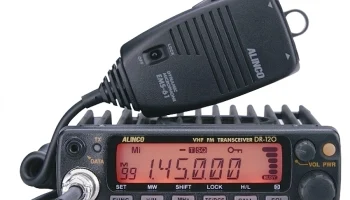

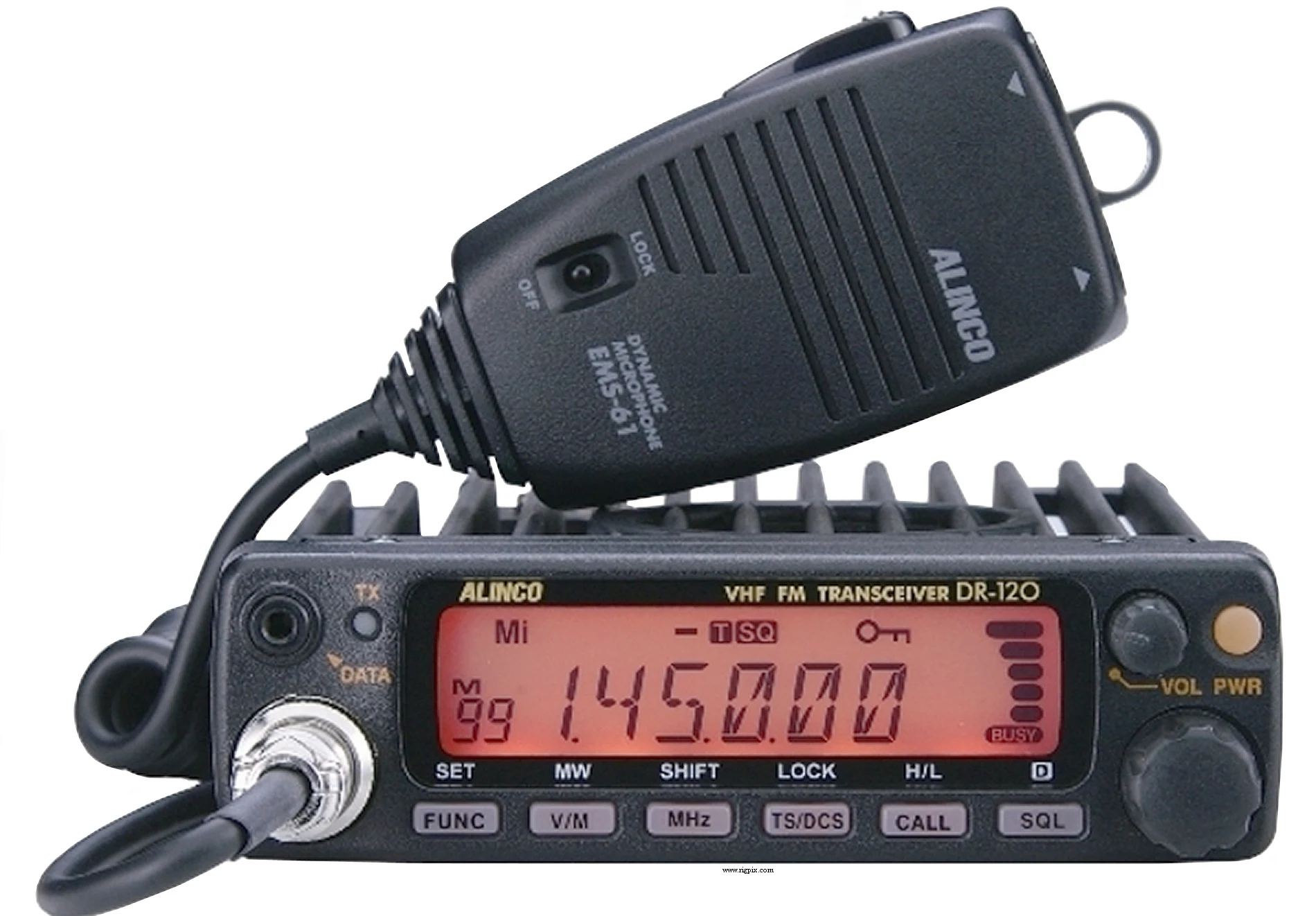

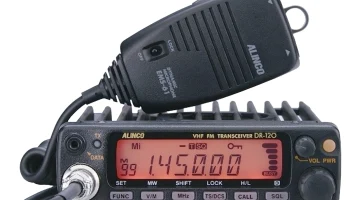

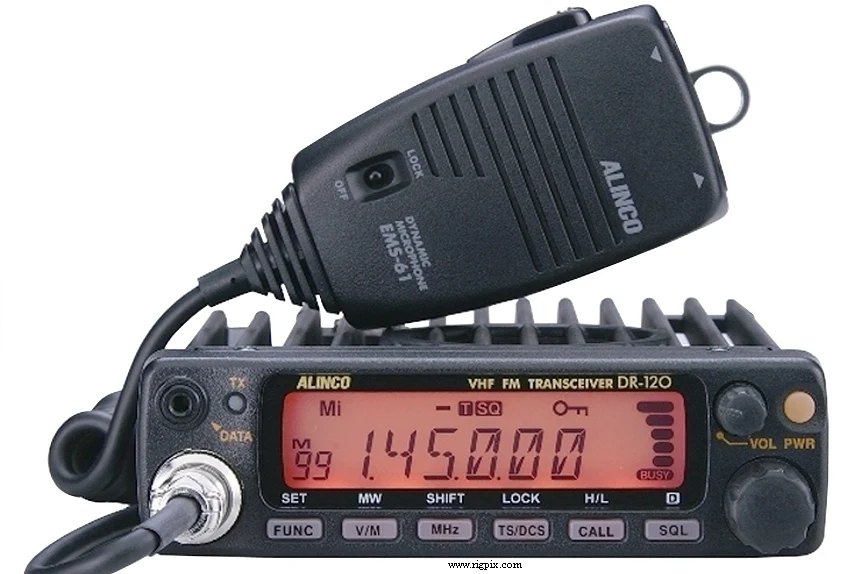

DR-120HX
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер VHF |
|---|---|
| Диапазон частот | Японский рынок TX: 144-146 MHz RX: 136-174 MHz |
| Шаг перестройки | — |
| Стабильность частоты | ±2.5 ppm (без температурного эталона) |
| Режимы работы | TX: FM / NFM (опция DV)RX: AM / FM / NFM (опция DV) |
| Каналы / управление памятью | — |
| Смещение / сдвиг ретранслятора / смещение | ±? |
| Источник питания | 13.8 В DC |
| Ток потребления / мощность | RX: 600 мА (с подавителем шума)TX: Макс. 11 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 140*40*174 мм (5.51*1.58*6.85") |
| Вес | 1 Кг (2.2 фунта) |
| Другие особенности | CTCSS/PL и DCS. Опция пакетного TNC (EJ-41U). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 21.7 МГц 2-е ПЧ: 450 кГц |
|---|---|
| Чувствительность | 0.25 мкВ (SINAD 12 дБ) |
| Избирательность | FM 12 кГц (-6 дБ)28 кГц (-60 дБ) NFM 6 кГц (-6 дБ)16 кГц (-60 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при 10%-й искажённости / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийСреднийНизкий 2 м:50 Вт20 Вт5 Вт |
|---|---|
| 2 м | 50 Вт |
| Модуляционная система | Реактивная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 КОм / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2003-2021 (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| EJ-41U EJ-47U | Внутренняя плата пакетного TNC 10F3E цифровой голосовой платы |
