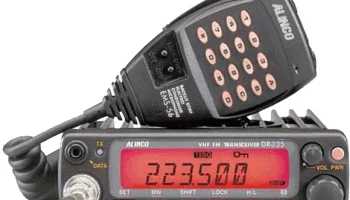

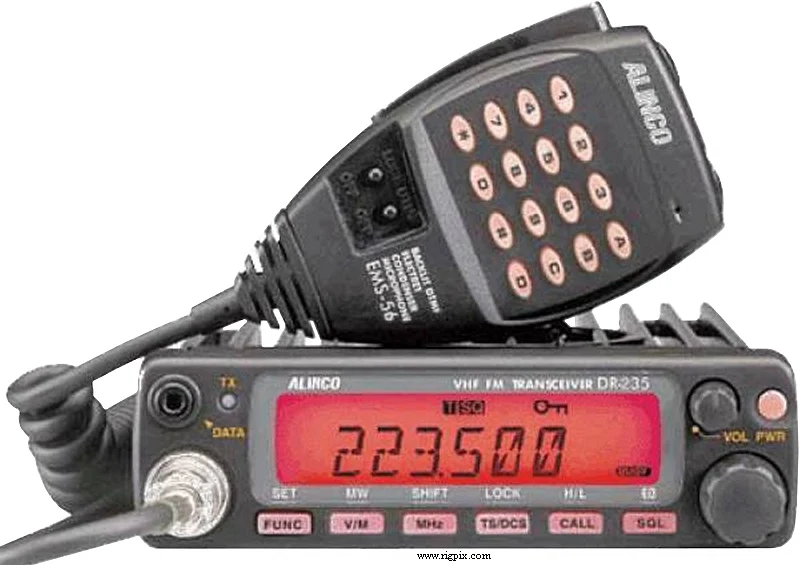

DR-235T
Источник:
ОБЩИЕ
| Type | Радиолюбительский трансивер VHF |
|---|---|
| Frequency range | США TX: 222-225 МГц RX: 216-280 МГц (RX/TX 200-299.995 МГц после модификации, в зависимости от настройки VCO) |
| Tuning steps | 5 / 8.33 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 кГц |
| Frequency stability | ±5 ppm (Без температурного эталона) |
| Mode | TX: FM / NFMRX: AM / FM / NFM |
| Channels / memory management | 100 регулярных каналов с альфа-метками 1 канал вызова 1 скановый крайний пара (программный скан) 10 каналов автодозвона по DTMF Неразрушаемое EEPROM хранение |
| Repeater shift / offset | ±0 до 99.995 МГц |
| Power supply | 13.8 В постоянного тока ±15% |
| Current drain / power consumption | RX: 400-600 мАТХ: Макс. 8 А |
| Antenna impedance / connector | 50 Ом / SO-239 |
| Dimensions (W*H*D) | 142*40*174 мм (5.59*1.58*6.85") |
| Weight | 1 кг (2.2 фунта) |
| Other features | CCSS/PL и DCS с тонированием тона. Сигнал тревоги при краже. Регулятор яркости. Звонок вызова тонов 1К2/9К6 опция TNC. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Супергетеродин с двойным преобразованием 1-й ПЧ: 30.85 МГц 2-й ПЧ: 455 кГц |
|---|---|
| Sensitivity | 0.25 мкВ (12 дБ SINAD) |
| Squelch sensitivity | — |
| Noise figure | — |
| Selectivity | FM: 12 кГц (-6 дБ)28 кГц (-60 дБ) NFM: 6 кГц (-6 дБ) 16 кГц (-60 дБ) |
| Image rejection | — |
| AF output power / speaker | 2 Вт при 10%-й искажённости / 8 Ом |
| External speaker connector | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | ВысокийСреднийНизкий 1.25 м: 25 Вт 10 Вт 5 Вт |
|---|---|
| 1.25 м | 25 Вт |
| Modulation system | Переменная реактивная частотная модуляция |
| Max FM deviation (Factory set) | FM: ±5 кГцNFM: ±2.5 кГц |
| Spurious emissions | Лучше чем -60 дБ |
| Microphone impedance / connector | 2 КОм / 8-контактное гнездо (самоблокирующийся штепсельный разъем male locking ring jack) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | Япония, 2000-2002 гг. (Выбыл из производства) |
|---|---|
| Additional info | PLL: M64076GP (IC501) |
| EDC-36 EDC-37 EDC-43 EJ-41U EMS-53 EMS-57 | Кабель типа сигареты с фильтром DC кабель Кабель типа сигареты TNC блок Микрофон ручной Микрофон с клавиатурой DTMF |
