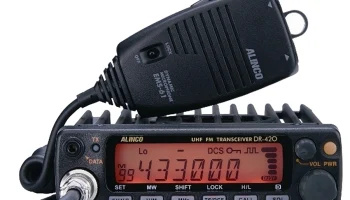

DR-420HX
Источник:
ОБЩИЕ
| Тип | Любительский трансивер UHF |
|---|---|
| Диапазон частот | Японский рынок TX: 430-440 МГц RX: 350-512 МГц |
| Настройка | — |
| Стабильность частоты | ±2.5 ppm (Без температурного эталона) |
| Режимы работы | FM / NFM (опция DV) |
| Каналы / управление памятью | — |
| Смещение ретранслятора / сдвиг | ±? |
| Источник питания | 13.8 В постоянного тока |
| Ток потребления / мощность | RX: 600-800 мATX: Макс. 10 А (Ранняя версия), 13 А (Поздняя версия) |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 140*40*174 мм (5.51*1.58*6.85") |
| Вес | 1 Кг (2.2 фунта) |
| Другие особенности | CTCSS/PL и DCS. Опция цифрового голоса 10F3 (EJ-47U). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 30.85 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.25 мкВ (12 дБ SINAD) |
| Избирательность | FM 12 кГц (-6 дБ) 28 кГц (-60 дБ) NFM 6 кГц (-6 дБ) 16 кГц (-60 дБ) |
| Изображение подавления | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийСреднийНизкий 70 см (ранняя версия):70 см (поздняя версия):70 см:35 Вт50 Вт10 Вт20 Вт5 Вт5 Вт |
|---|---|
| 70 см (ранняя версия):70 см (поздняя версия) | 35 Вт50 Вт |
| Модуляционная система | Реактивная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 КОм / 8-контактный (металлический замок кольца разъём) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2003-2021 (Перестанет выпускаться) |
|---|---|
| Дополнительная информация | — |
| EJ-47U | Цифровой блок голоса 10F3 (EJ-47U) |
