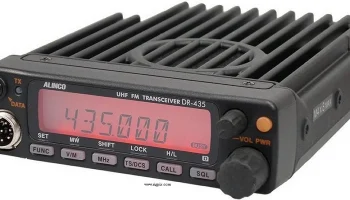

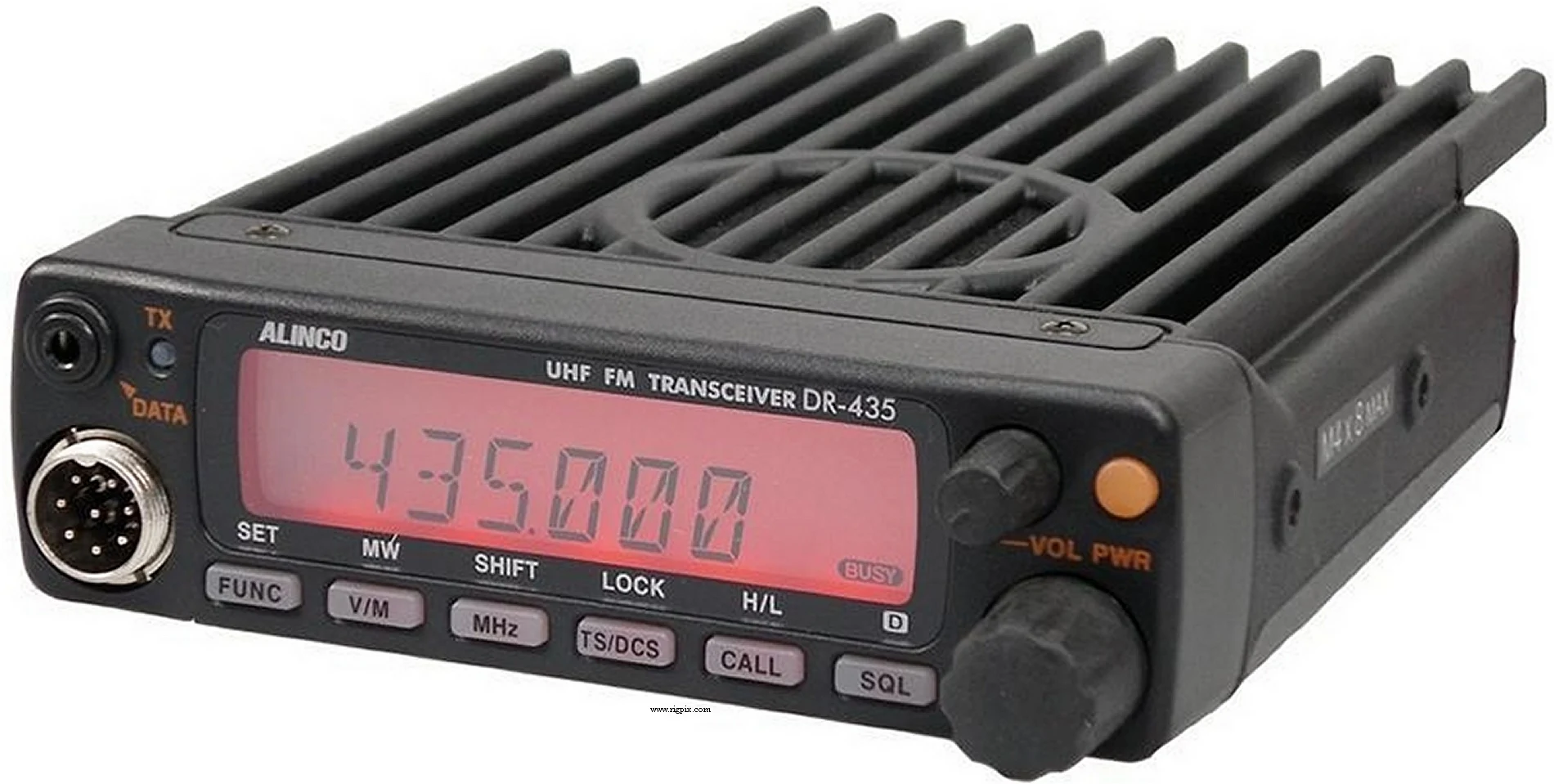

DR-435E
Источник:
ОБЩИЕ
| Тип | Радиолюбительский передатчик UHF |
|---|---|
| Диапазон частот | Европа TX: 430-440 МГц RX: 350-512 МГц Примечание! Расширенный диапазон приёма может потребовать модификации |
| Настройка частоты | 5 / 8.33 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 кГц |
| Стабильность частоты | ±5 ppm (Без температурного эталона) |
| Режим работы | FM / NFM |
| Каналы / управление памятью | 100 регулярных с альфа-метками 1 вызов 1 сканирование края пары (программное сканирование) 10 DTMF автодозвон Неразрушаемое EEPROM хранение |
| Смещение ретранслятора / сдвиг | ±0 до 99.995 МГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | Приём: 400-600 мАПередача: Макс. 10 А |
| Импеданс антенны / разъём | 50 Ом / ? |
| Габариты (Ш*В*Г) | 142*40*174 мм (5.51*1.58*6.85") |
| Вес | 1.0 кг (2.2 фунта) |
| Прочие особенности | CCSS/PL и DCS со сканированием тонов. Вход GPS для APRS. Модуль TNC (EJ-41U). Звуковой сигнал вызова 1000 / 1450 / 1750 / 2100 Гц. Сигнал тревоги при краже. Регулятор яркости. Клонирование. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 30.85 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.25 мкВ (12 дБ SINAD) |
| Избирательность | FM 12 кГц (-6 дБ) 28 кГц (-60 дБ) NFM 6 кГц (-6 дБ) 14 кГц (-60 дБ) |
| Отношение изображения к несущей | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийСреднийНизкий 70 см: 35 Вт10 Вт5 Вт |
|---|---|
| 70 см | 35 Вт |
| Модуляционная система | Переменная реактивность |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 КОм / 8-контактный (металлический замок разъёма) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2000-2002 гг. (Выпуск прекращён) |
|---|---|
| Дополнительная информация | — |
| EDC-36 EDC-37 EDC-43 EJ-41U EMS-53 EMS-56 | Кабель типа «сигаретный» с фильтром Кабель питания DC Кабель типа «сигаретный» Модуль TNC Ручной микрофон Ручной микрофон с клавиатурой DTMF |
