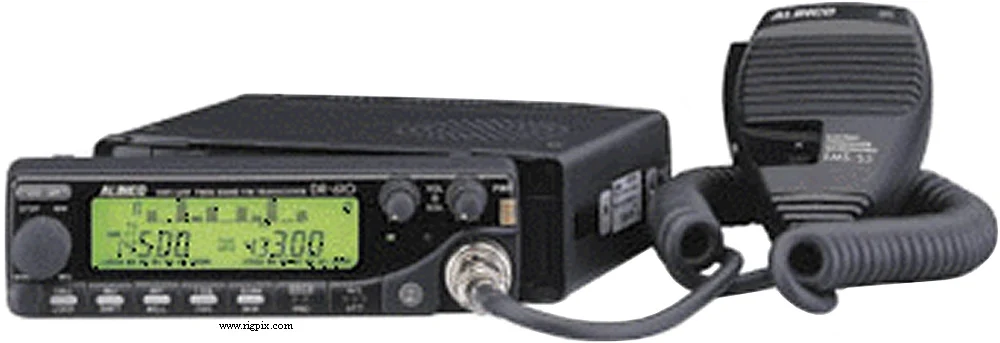

DR-610E
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF/UHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 / 430-440 МГц RX: 108-174 / 420-470 МГц Примечание! Расширенный диапазон принимаемых частот может потребовать модификации |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 кГц |
| Стабильность частоты | ±10 ppm (Без температурного эталона) |
| Режим работы | Передача: FMПриём: AM / FM |
| Каналы / управление памятью | 120 (Расширяемые) 2 вызова (1 на полосу) 2 пары краевых сканирования (Программный скан), 1 на полосу Функция приоритета |
| Смещение ретранслятора / сдвиг | ±0 до 15.975 МГц с шагом 25 кГц |
| Источник питания | 13.8 В постоянного тока |
| Ток потребления / мощность | Приём: Макс. 1.2 А Передача: Макс. 11.5 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 (На гибком кабеле) |
| Габариты (Ш*В*Г) | 140*40*162 мм (5.51*1.57*6.38") |
| Вес | 1.1 кг (2.42 фунта) |
| Другие особенности | Кодер CTCSS/PL. Разъём для пакетных данных 1К2 / 9К6. Индикатор каналов. Аттенюатор (20 дБ). Скважность DTMF. Звуковой сигнал 1750 Гц. Диммер. Двойной приём. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 45.1 МГц (VHF) — 58.3 МГц (UHF) 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | Основная полоса: 0.16 мкВ (12 дБ SINAD)Поддиапазон: 0.22 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)28 кГц (-60 дБ) |
| Изображение подавления | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 5% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийСреднийНизкий 2 м: 50 Вт10 Вт5 Вт 70 см: 35 Вт10 Вт5 Вт |
|---|---|
| 2 м | 50 Вт |
| 70 см | 35 Вт |
| Модуляционная система | Реактивное сопротивление |
| Максимальное отклонение FM (Установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 КОм / 8-контактный (Металлический замок кольца разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1996-199x (Выпущено из производства) |
|---|---|
| Дополнительная информация | — |
| EBC-8 EDS-1 EDS-2 EDS-3 EJ-23U EJ-24U EMS-5A EMS-12 | Панель крепления передней панели Коробка соединения Соединительный кабель панели. 3 м (10 футов) Соединительный кабель панели. 5 м (16.5 футов) Блок памяти (120 каналов) Декодер CTCSS/PL (Тональный сквишлч) Ручной микрофон Ручной микрофон с клавиатурой DTMF |
