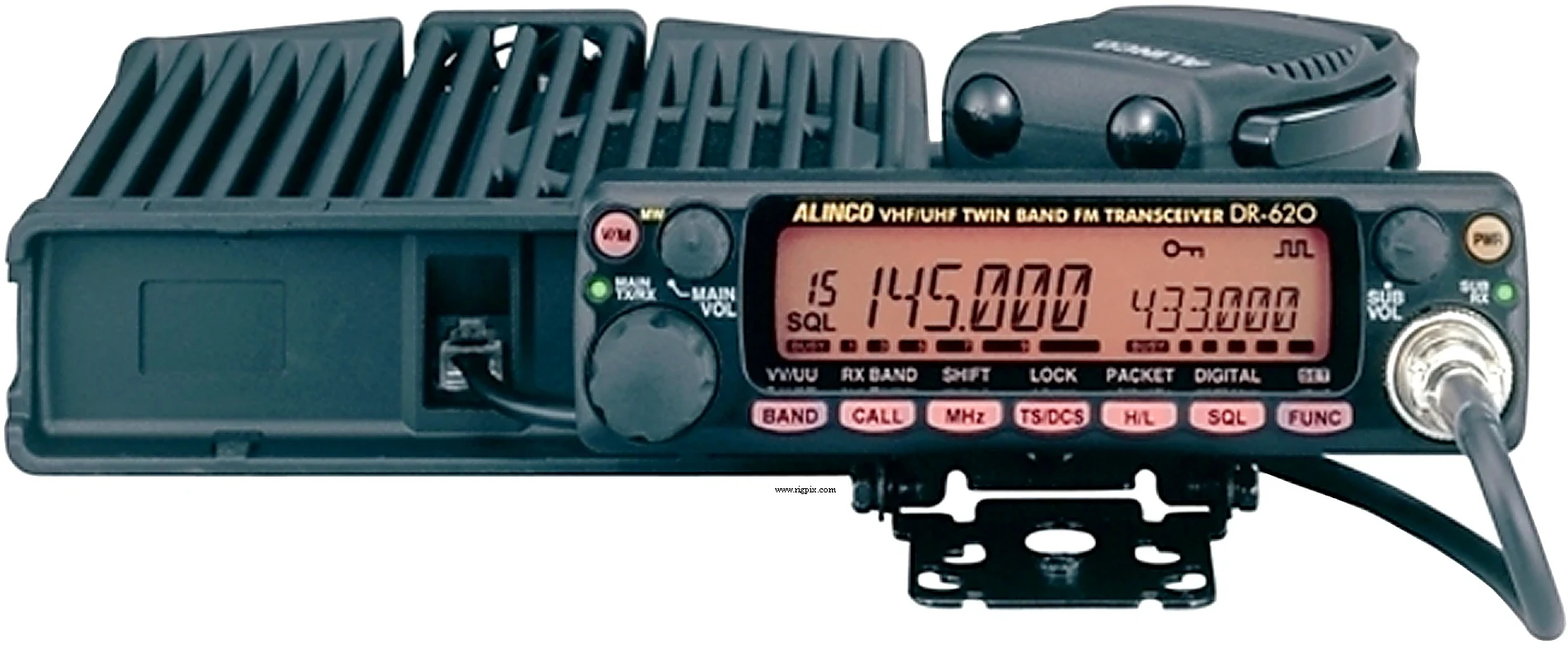

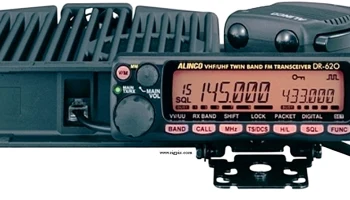

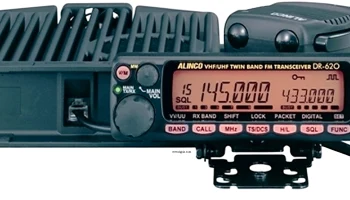

DR-620D
Источник:
ОБЩИЕ
| Type | Радиолюбительский трансивер VHF/UHF |
|---|---|
| Frequency range | Японский рынок TX: 144-146 / 430-440 МГц RX: 76-108 / 108-174 / 335-480 / 800-990 МГц |
| Tuning steps | 5 / 8.33 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 / 100 кГц |
| Frequency stability | ±2.5 ppm (-10 до +60°C ( |
| Mode | TX: FM / NFMRX: AM / FM / NFM / WFM |
| Channels / memory management | 80 только для VHF 80 только для UHF 40 общие 2 вызова (по одному на каждую полосу) 2 пары сканирования краёв (по одной на каждую полосу) Альфа метки Неразрушаемое EEPROM хранение |
| Repeater shift / offset | ±? |
| Power supply | 13.8 В постоянного тока ±15% |
| Current drain / power consumption | RX: 400-600 мАТХ: Макс. 8 А |
| Antenna impedance / connector | 50 Ом / SO-239 |
| Dimensions (W*H*D) | 140*40*185 мм (5.51*1.58*7.28") |
| Weight | 1 кг (2.2 фунта) |
| Other features | CTCSS/PL и DCS. Отъёмный блок управления. Сигнал тревоги при краже. Двойной приём. Опции цифровой голосовой доски 1К2 / 9К6 бод пакет / GPS (EJ-50U) и цифровая голосовая доска 10Ф3 (EJ-47U). |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Супергетеродин с двойным преобразованием 1-е ПЧ: 21.7 МГц (VHF) — 45.1 МГц (UHF) 2-е ПЧ: 450 кГц (VHF) — 455 кГц (UHF) |
|---|---|
| Sensitivity | Основная полоса: 0.2 мкВ или лучше (-12 дБ SINAD) Поддиапазон: 0.25 мкВ или лучше (-12 дБ SINAD) |
| Selectivity | FM: 12 кГц (-6 дБ), 28 кГц (-60 дБ) NFM: 6 кГц (-6 дБ), 14 кГц (-60 дБ) |
| Image rejection | 60 дБ |
| AF output power / speaker | 2 Вт при 10% искажении / 8 Ом |
| External speaker connector | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | ВысокийСреднийНизкий 2 м: 20 Вт 10 Вт 2 Вт 70 см: 20 Вт 10 Вт 2 Вт |
|---|---|
| 2 m | 20 Вт |
| 70 cm | 20 Вт |
| Modulation system | Переменная реактивная частотная модуляция |
| Max FM deviation (Factory set) | FM: ±5 кГцNFM: ±2.5 кГц |
| Spurious emissions | Лучше чем -60 дБ |
| Microphone impedance / connector | 2 КОм / 8-контактное соединение (металлический замок кольца) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | Япония, 2002-2014 (вышедший из производства) |
|---|---|
| Additional info | — |
| EDS-9 | Комплект для разделения передней панели |
