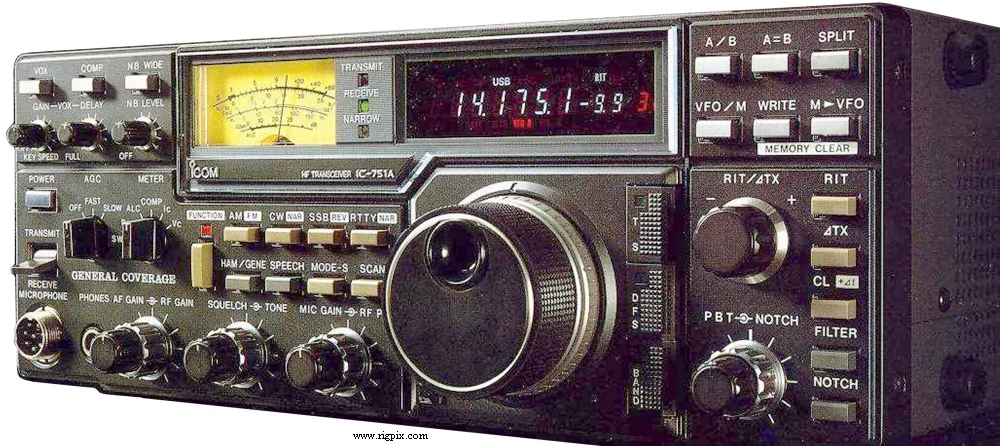

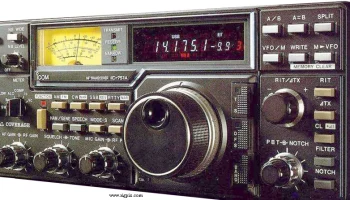

IC-751A
Источник:
ОБЩИЕ
| Type | Радиолюбительский HF трансивер |
|---|---|
| Frequency range | TX: 10-160 м + WARC RX: 0.1-30 МГц |
| Tuning steps | 10 /100 Гц, 1 кГц |
| Frequency stability | Менее ±350 Гц @ 0 до 50°C (32 до 122°F) |
| Mode | АМ / FM / SSB / CW / RTTY |
| Channels / memory management | 32 регулярных канала 2 сканируемых края RAM-плата с резервированием литиевой батареи |
| Repeater shift / offset | Нет выделенного, используйте разделение VFO A/B |
| Power supply | 13.8 В постоянного тока ±15% (опция от сети) |
| Current drain / power consumption | RX: 1.5–1.8 А; TX: Макс. 20 А |
| Antenna impedance / connector | 50 Ом / разъем SO-239 |
| Dimensions (W*H*D) | 306*115*355 мм (12.05*4.53*13.98") |
| Weight | 8.5 Кг (18.74 фунта) |
| Other features | ПБТ. Заметано. Электронный ключ. Измеритель коэффициента стоячей волны. Компьютерное управление CI-IV. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Тройной супергетеродин (FM) 1-й ПЧ: 70.45 МГц 2-й ПЧ: 9.01 МГц 3-й ПЧ: 455 кГц Четверной супергетеродин (АМ/ССБ/ЦВ/РТТ) 1-й ПЧ: 70.45 МГц 2-й ПЧ: 9.01 МГц 3-й ПЧ: 455 кГц 4-й ПЧ: 350 кГц |
|---|---|
| Sensitivity | АМ (10 дБ SNR) 0.1-0.5 МГц: 3 мкВ 0.5-1.6 МГц: 6 мкВ 1.6-30 МГц: 1 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.3 мкВ SSB/CW/RTTY (10 дБ SNR) 0.1-0.5 МГц: 0.5 мкВ 0.5-1.6 МГц: 1 мкВ 1.6-30 МГц: 0.15 мкВ |
| Squelch sensitivity | Меньше чем 0.3 мкВ (Порог) |
| Noise figure | — |
| Selectivity | АМ (узкий) 2.3 кГц (-6 дБ)3.8 кГц (-60 дБ) АМ (широкий) 8 кГц (-6 дБ)18 кГц (-50 дБ) FM 15 кГц (-6 дБ)30 кГц (-50 дБ) SSB/CW/RTTY 2.3 кГц (-6 дБ)3.8 кГц (-60 дБ) |
| Image rejection | 80 дБ |
| AF output power / speaker | 2.6 Вт при 10% искажении / 8 Ом |
| External speaker connector | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | Мощность передачи AM:10-50 Вт FM:10-100 Вт SSB (PEP):10-100 Вт CW/RTTY:10-100 Вт |
|---|---|
| AM | 10-50 Вт |
| FM | 10-100 Вт |
CW/RTTY
| Modulation system | — |
|---|---|
| Max FM deviation (Factory set) | ±5 кГц |
| Spurious emissions | Лучше чем -60 дБ |
| Microphone impedance / connector | 600 Ом / 8-контактный разъем (мужской замок штекер) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | Япония, 1985-1991 (Перестал выпускаться) |
|---|---|
| Дополнительная информация | Эта модель A включает некоторые улучшения по сравнению с предыдущей версией, но всё ещё имеет резервируемую батареей BIOS-RAM. Специальная процедура замены батареи, иначе радио умрёт! Новая цена февраля 1986 года в Швеции: SEK 14500:- Новая цена 1989 года в США: $1469.00 |
| AT-500 CR-64 FL-32A FL-33 FL-52A FL-53A FL-63A FL-70 FL-80 HM-36 IC-2KL IC-EX310 IC-EX314 IC-HP1 IC-PS15 IC-PS30 IC-PS35 IC-SP3 RC-10 SM-8 SM-10 UT-30 | Автоматический антенный тюнер Высокостабильный кварцевый блок (±0.5 ppm) 500 Гц узкополосный фильтр CW (ПЧ: 9 МГц) 6 кГц полосовой фильтр AM (ПЧ: 9 МГц) 500 Гц узкополосный фильтр CW (ПЧ: 455 кГц) 250 Гц узкополосный фильтр CW (ПЧ: 455 кГц) 250 Гц узкополосный фильтр CW (ПЧ: 9 МГц) 2.8 кГц широкополосный фильтр SSB (ПЧ: 9 МГц) 2.4 кГц узкополосный фильтр SSB (ПЧ: 9 МГц) Стандартный ручной микрофон Линейный усилитель мощностью 500 Вт Устройство синтеза речи Замена платы RAM Наушники Источник питания переменного тока. 13.8 В постоянного тока, 20 А Источник питания переменного тока. 13.8 В постоянного тока, 25 А Внутренний источник питания. 13.8 В постоянного тока, 25 А Разъём для внешнего громкоговорителя Частотный контроллер Настольный микрофон с двумя линиями выхода Настольный микрофон с компрессором и эквалайзером Программируемый тоновый кодировщик Устройства |
