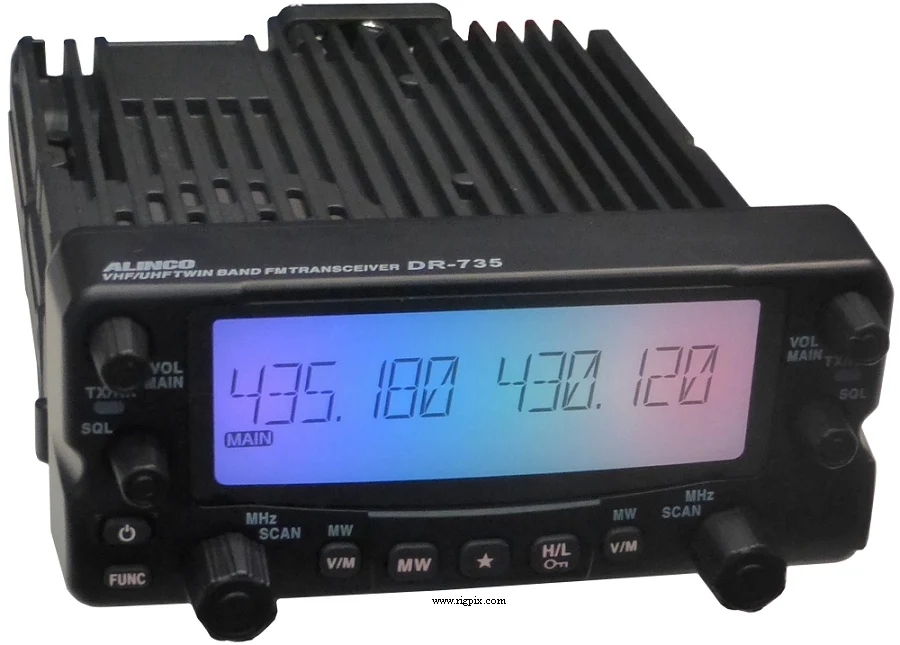

DR-735D
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF/UHF |
|---|---|
| Диапазон частот | Японский рынок TX: 144-146 / 430-440 МГц RX: 144-146 / 430-440 МГц |
| Шаг перестройки | 5 / 6.25 / 8.33 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 / 100 кГц |
| Стабильность частоты | ±2.5 ppm (без температурного эталона) |
| Режимы работы | TX: FM / NFM (опция DV, EJ-47U)RX: AM / FM / NFM (опция DV, EJ-47U) |
| Каналы / управление памятью | 1000 общих 200 индивидуальных (по 100 на каждый диапазон) 100 парных 2 вызова (по 1 на каждый диапазон) 5 краевых сканирующих пар (программный скан) Альфа-метки (6 символов) |
| Смещение ретранслятора / сдвиг | ±0 до 99.995 МГц |
| Источник питания | 13.8 В постоянного тока ±15% («T» коннектор, на гибком кабеле) |
| Ток потребления / мощность | RX: 400-600 мАТХ: менее 8 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 140*60*188 мм (5.5*2.4*7.4") |
| Вес | 1.3 кг (2.87 фунта) |
| Другие особенности | CCSS/PL и DCS со сканированием тонов. Отделяемая головка с многоцветной подсветкой RGB. Регулятор яркости. Аттенюатор. Звуковой вызов тонами 1000 / 1450 / 1750 / 2100 Гц. Клонирование. Двойное приёмное устройство. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 21.7 МГц (VHF) — 30.85 МГц (UHF) 2-е ПЧ: 450 кГц (VHF) — 455 кГц (UHF) |
|---|---|
| Чувствительность | 0.2 мкВ (12 дБ SINAD) |
| Избирательность | FM: 15 кГц (-6 дБ)30 кГц (-50 дБ) NFM: 9 кГц (-6 дБ)20 кГц (-50 дБ) |
| Изоляция от изображения сигнала | 70 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | ВысокийСреднийНизкий 2 м:20 Вт10 Вт5 Вт 70 см:20 Вт10 Вт5 Вт |
|---|---|
| 2 м | 20 Вт |
| 70 см | 20 Вт |
| Модуляционная система | Частотная модуляция переменной реактивностью |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спонтанные излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 КОм / Два разъёма типа 8-контактный (модульный). Один на основном корпусе, один на панели управления |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | 2015-20xx |
|---|---|
| Дополнительная информация | — |
| EDS-8 EDS-30 EJ-47U EMS-78 EMS-79 ERW-7 | Адаптер микрофонного модуля 8-контактный Контрольная панель для отделения комплекта цифровой голосовой модуляции Основной микрофон Микрофон с функцией DTMF Кабель интерфейса компьютера USB |
