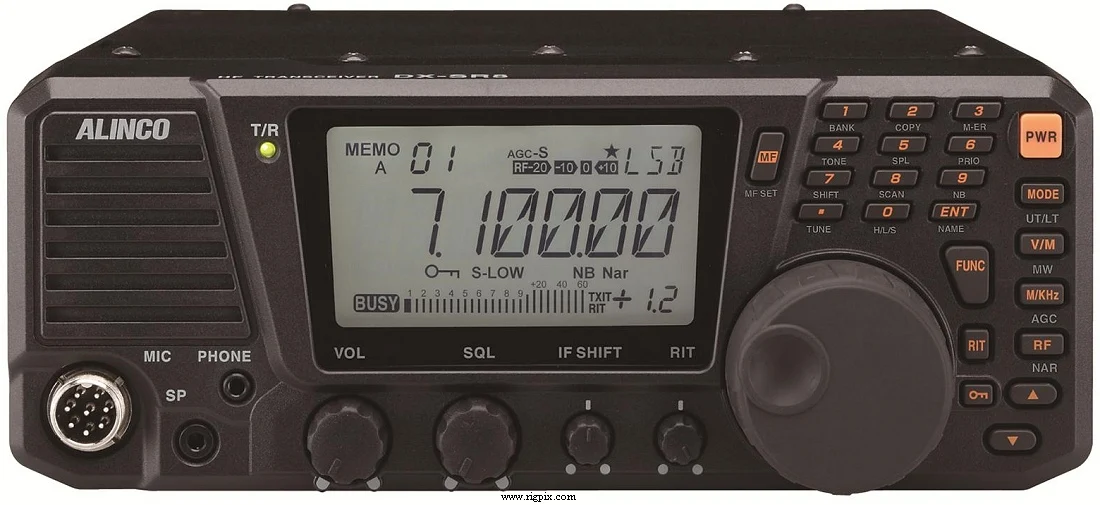

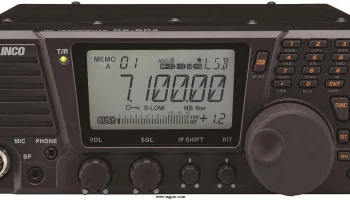

DX-SR8E
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF-передатчик/приёмник |
|---|---|
| Диапазон частот | Европа и общий рынок TX: 10-160 м + WARC RX: 0.135-35 МГц |
| Шаг перестройки | 10 / 100 / 500 Гц, 1 / 2.5 / 5 / 9 / 10 / 12.5 / 20 / 100 кГц |
| Стабильность частоты | ±1 ppm (Без температурного эталона) |
| Режимы работы | АМ / FM / SSB / CW |
| Каналы / управление памятью | 600 регулярных каналов в 3 банках с альфа-метками 1 скановый крайний пара 2 приоритетных Неразрушаемое EEPROM хранение |
| Смещение / сдвиг репитера / сдвига | ±100 кГц (По умолчанию) |
| Источник питания | 11.7-15.8 В постоянного тока (4-контактный разъём) |
| Ток потребления / мощность | Приём: 0.7-1 А Передача: Макс. 20 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 240*94*255 мм (9.45*3.7*10") |
| Вес | 4.1 кг (9 фунтов) |
| Другие особенности | CTCSS/PL кодер. Встроенный ключ с полной функцией QSK. Смещение IF. Заметно. Отделяемая передняя панель. Последовательное управление ПК. Клонирование. Регулятор яркости. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 71.75 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ 15-1.8 МГц: 10 мкВ 1.8-30 МГц: 2 мкВ FM 28-30 МГц: 0.5 мкВ SSB/CW 0.15-1.8 МГц: 1 мкВ 1.8-30 МГц: 0.25 мкВ |
| Избирательность | АМ Узкий: 2.4 кГц (-6 дБ)4.5 кГц (-60 дБ) АМ/FM: 6 кГц (-6 дБ)18 кГц (-60 дБ) SSB/CW: 2.4 кГц (-6 дБ)4.5 кГц (-60 дБ) |
| Изоляция от зеркального канала | 70 дБ |
| Выходная мощность звукового сигнала / громкоговорителя | 2 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Высокий-низкий-S-низкий АМ:40 Вт4 Вт400 мВт FM:100 Вт10 Вт1 Вт SSB (PEP):100 Вт10 Вт1 Вт CW:100 Вт10 Вт1 Вт *Примечание! Уровень S-низкого уровня регулируется внутренне между 0.1-2 Вт |
|---|---|
| АМ | 40 Вт |
| FM | 100 Вт |
SSB (PEP)
| CW | 100 Вт |
|---|---|
| Модуляционная система | АМ: Низкая мощность модуляции FM: Реактивная модуляция SSB: Балансная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±2.5 кГц |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 300 Ом / 8-контактный (Металлический замок кольца разъём) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2009-201x (Отключено) |
|---|---|
| Дополнительная информация | — |
| ADUA-83 DM-330MV(E/T) DM-340MV(E/T) EDS-17 EDX-2 EMS-14 EMS-64 | Кабель DC питания с двумя держателями предохранителей. Источник питания импульсного типа мощностью 25 А. Питание 5-15 В постоянного тока, пиковый ток 30 А Регулируемый источник питания 0-15 В постоянного тока, пиковый ток 35 А Набор для удалённого управления передней панели Автоматический антенный тюнер для длинной проволочной антенны Микрофон настольный Микрофон ручной |
