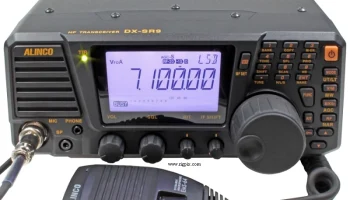

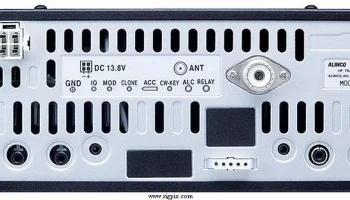

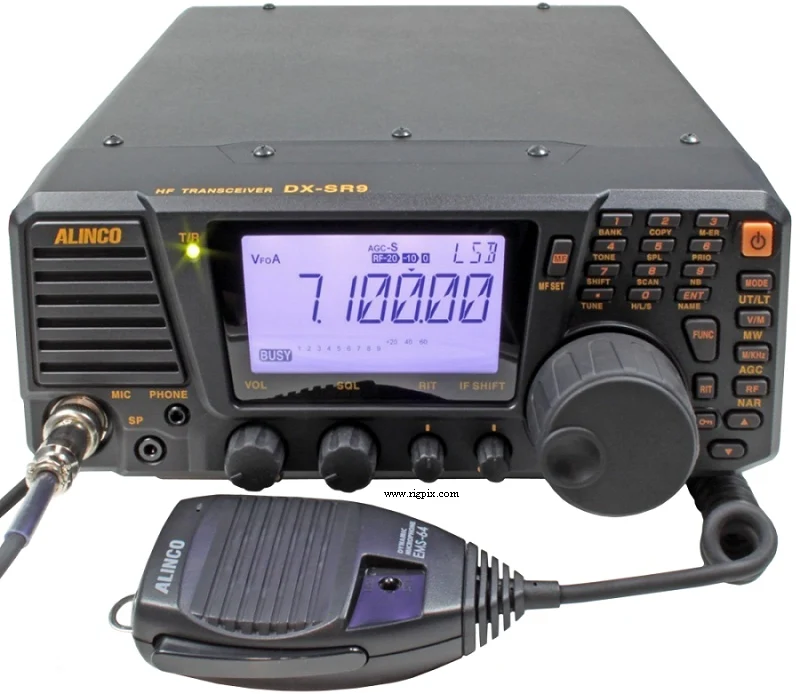

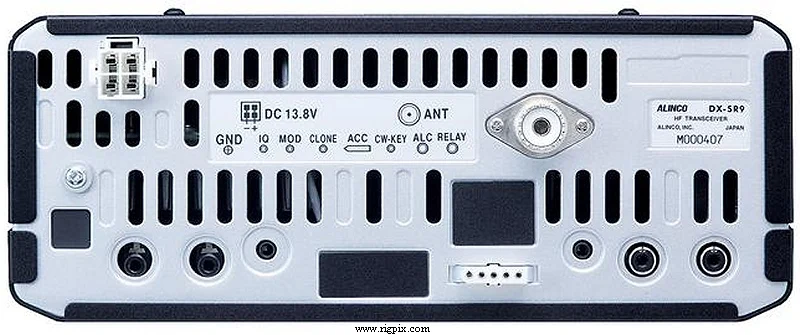

DX-SR9E
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | Европа и общий рынок TX: 10-160 м + WARC RX: 0.135-35 МГц |
| Шаг перестройки | 10 / 100 / 500 Гц, 1 / 2.5 / 5 / 9 / 10 / 12.5 / 20 / 100 кГц |
| Стабильность частоты | ±? ppm |
| Режимы работы | АМ / FM / SSB / CW |
| Каналы / управление памятью | 600 регулярных каналов в 3 банках с альфа-метками 1 скановый крайний пара 2 приоритетных Неразрушаемое EEPROM хранение |
| Смещение ретранслятора / сдвиг | ±100 кГц (по умолчанию) |
| Источник питания | 11.7-15.8 В постоянного тока |
| Ток потребления / мощность | RX: 0.7-1 А; АТХ: Макс. 20 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 240*94*255 мм (9.45*3.7*10") |
| Вес | 4.1 кг (9 фунтов) |
| Прочие особенности | CTCSS / PL кодер. Встроенный ключ с полной функцией QSK. Смещение IF. NB. Отъёмный передний панель. Последовательное управление ПК. Клонирование. Регулятор яркости. Выход I/Q для использования SDR. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 71.75 МГц 2-я ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ 0.15-1.8 МГц: 10 мкВ 1.8-30 МГц: 2 мкВ FM 28-30 МГц: 0.5 мкВ SSB / CW 0.15-1.8 МГц: 1 мкВ 1.8-30 МГц: 0.25 мкВ |
| Избирательность | АМ Узкий: 2.4 кГц (-6 дБ)4.5 кГц (-60 дБ) АМ / FM: 6 кГц (-6 дБ)18 кГц (-60 дБ) SSB / CW: 2.4 кГц (-6 дБ)4.5 кГц (-60 дБ) |
| Изоляция от изображения | 70 дБ |
| Выходная мощность AF / громкоговорителя | 2 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийСреднийНизкийAM:40 Вт4 Вт400 мВтFM:100 Вт10 Вт1 ВтSSB (PEP):100 Вт10 Вт1 ВтCW:100 Вт10 Вт1 ВтПримечание! Уровень S-Low регулируется внутренне между 0.1-2 Вт |
|---|---|
| АМ | 40 Вт |
| FM | 100 Вт |
SSB (PEP)
| CW | 100 Вт |
|---|---|
| Модуляционная система | АМ: Низкая модуляция мощности FM: Реактивная модуляция SSB: Балансная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±2.5 кГц |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 300 Ом / 8-контактный (металлический замок кольца разъём) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 201x-20xx |
|---|---|
| Дополнительная информация | Это по сути обновлённый DX-SR8 с выходом I/Q для использования SDR |
| ADUA-83 DM-330MV(E/T) DM-340MV(E/T) EDS-17 EDX-2 EMS-14 EMS-64 ERW-7 | Кабель DC питания с держателями двух предохранителей. Источник питания импульсного типа мощностью 25 А. 5-15 В постоянного тока, пиковый ток 30 А Регулируемый источник питания. 0-15 В постоянного тока, пиковый ток 35 А Набор удалённого управления передней панели Автоматический антенный тюнер для длинной проволочной антенны Микрофон настольный Микрофон ручной Кабель программирования через USB |
