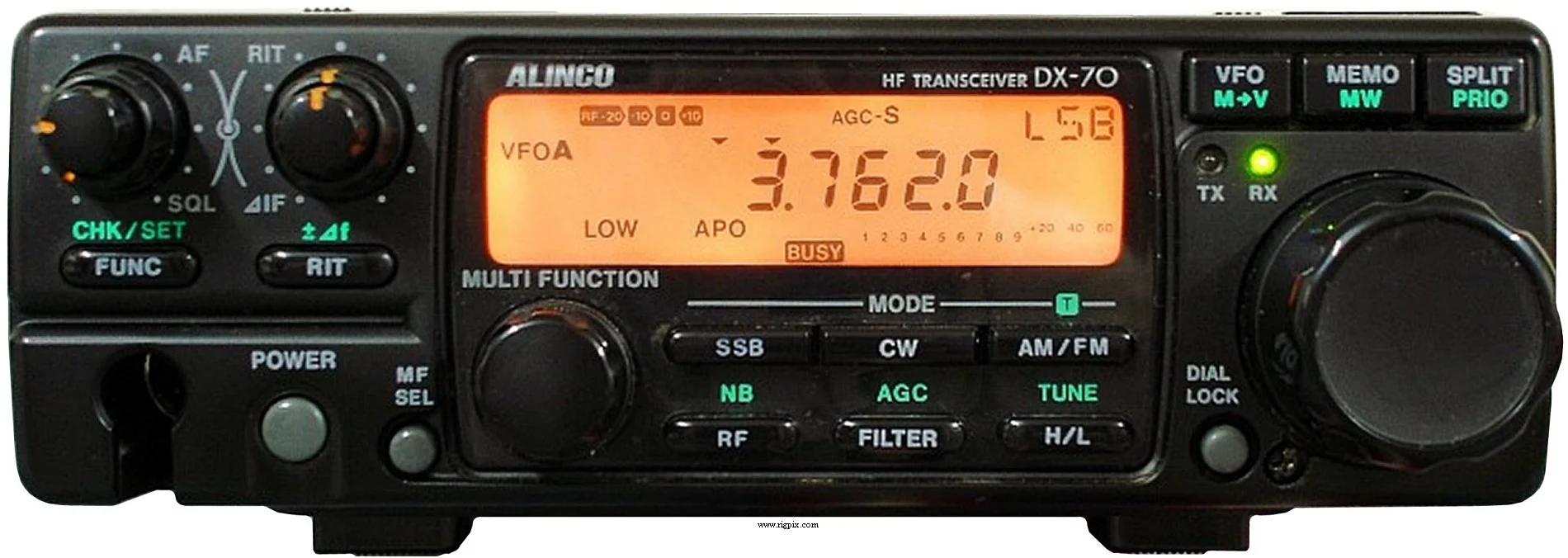

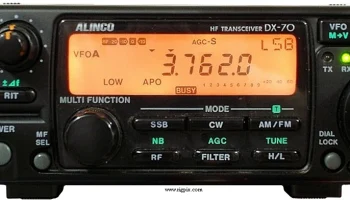

DX-70EH
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | Европа и общий рынок TX: 10-160 м + WARC / 50-54 МГц RX: 0.15-30 / 50-54 МГц |
| Шаг перестройки | 25 / 100 / 500 Гц, 1 / 2.5 / 5 / 9 / 10 / 12.5 кГц |
| Стабильность частоты | ±10 ppm @ -10 до +50° (14 до 122°F) |
| Режимы работы | АМ / FM / SSB / CW |
| Каналы / управление памятью | 100 регулярных неперезаписываемых EEPROM |
| Смещение ретранслятора / сдвиг | Программируемый |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: Макс. 1 АTX: Макс. 25 А |
| Импеданс антенны / разъём | 50 Ом / Два SO-239 |
| Габариты (Ш*В*Г) | 178*58*230 мм (7.01*2.28*9.06") |
| Вес | 2.7 кг (5.95 фунта) |
| Другие особенности | Примечание. Аттенюатор. Отъёмная передняя панель. Полный режим QSK. Опция кодера CTCSS/PL. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 71.75 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (10 дБ S/N) 0.5-1.8 МГц: 10 мкВ 1.8-30 МГц: 2 мкВ 50-54 МГц: 2 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ 50-54 МГц: 0.3 мкВ SSB/CW (10 дБ S/N) 0.5-1.8 МГц: 1 мкВ 1.8-30 МГц: 0.25 мкВ 50-54 МГц: 0.15 мкВ |
| Избирательность | SSB/АМ узкий: 2.4 кГц (-6 дБ)4.5 кГц (-60 дБ) SSB узкий/CW стандартный: 1 кГц (-6 дБ)3 кГц (-60 дБ) CW узкий: 500 Гц (-6 дБ)3 кГц (-60 дБ) AM стандартный/FM: 9 кГц (-6 дБ)20 кГц (-50 дБ) |
| Отражение изображения | Лучше чем 70 дБ |
| Выходная мощность AF / громкоговорителя | 2 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Высокая низкая АМ:40 Вт4 Вт FM:100 Вт10 Вт SSB (PEP):100 Вт10 Вт CW:100 Вт10 Вт |
|---|---|
| АМ | 40 Вт |
| FM | 100 Вт |
ССВ (PEP)
| CW | 100 Вт |
|---|---|
| Модуляционная система | АМ: Низкая модуляция FM: Реактивная модуляция SSB: Балансная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | HF: ±2.5 кГц6 м: ±5 кГц |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 2 КОм / 8-контактный (металлический замок кольца разъём) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1996-200x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 2004 году: SEK 7900:- |
| EA-HFM1 EBC-8 EBC-9 EDS-4 EDS-5 EDS-6 EDX-1 EDX-2 EJ-26U EMS-14 | Автомобильный штырь для EDX-2 Кронштейн передней панели Автомобильный кронштейн под приборную панель Кабель передней панели дистанционного управления, 1.5 метра Удлинительный кабель микрофона Кабель передней панели дистанционного управления, 4.5 метра Автоматический антенный тюнер Кодер CTCSS/PL (приходит стандартно с версией США (TH)) Настольный микрофон |
