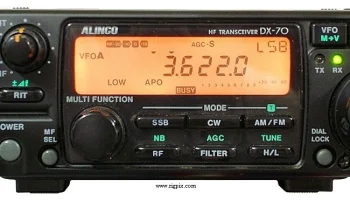

DX-70TH
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | США TX: 10-160 м + WARC / 50-54 МГц RX: 0.15-30 / 50-54 МГц |
| Шаг перестройки | 25 / 100 / 500 Гц, 1 / 2.5 / 5 / 9 / 10 / 12.5 кГц |
| Стабильность частоты | ±10 ppm @ -10 до +50° (14 до 122°F) |
| Режимы работы | АМ / FM / SSB / CW |
| Каналы / управление памятью | 100 регулярных Неразрушимое EEPROM хранение |
| Повторитель смещения / сдвиг | Программируемый |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: Макс. 1 АTX: Макс. 25 А |
| Импеданс антенны / разъём | 50 Ом / Два SO-239 |
| Габариты (Ш*В*Г) | 178*58*230 мм (7.01*2.28*9.06") |
| Вес | 2.7 Кг (5.95 фунта) |
| Другие особенности | CTCSS / PL кодер. Примечание. Аттенюатор. Отъёмный передний панель. Полный режим QSK. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 71.75 МГц 2-я ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (10 дБ S / N) 0.5-1.8 МГц: 10 мкВ 1.8-30 МГц: 2 мкВ 50-54 МГц: 2 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ 50-54 МГц: 0.3 мкВ SSB / CW (10 дБ S / N) 0.5-1.8 МГц: 1 мкВ 1.8-30 МГц: 0.25 мкВ 50-54 МГц: 0.15 мкВ |
| Избирательность | SSB / AM узкий: 2.4 кГц (-6 дБ)4.5 кГц (-60 дБ) SSB узкий / CW стандартный: 1 кГц (-6 дБ)3 кГц (-60 дБ) CW узкий: 500 Гц (-6 дБ)3 кГц (-60 дБ) AM стандарт / FM: 9 кГц (-6 дБ)20 кГц (-50 дБ) |
| Отражение изображения | Лучше чем 70 дБ |
| Выходная мощность AF / громкоговорителя | 2 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокаяНизкая АМ:40 Вт4 Вт FM:100 Вт10 Вт SSB (PEP):100 Вт10 Вт CW:100 Вт10 Вт |
|---|---|
| АМ | 40 Вт |
| FM | 100 Вт |
SSB (PEP)
| CW | 100 Вт |
|---|---|
| Модуляционная система | АМ: Низкое модуляционное усиление FM: Реактивное модуляционное усиление SSB: Балансное модуляционное усиление |
| Максимальное отклонение FM (установлено заводом-изготовителем) | HF: ±2.5 кГц6 м: ±5 кГц |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 2 КОм / 8-контактный (металлический замок кольца разъём) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1996-200x (Остановлен в производстве) |
|---|---|
| Дополнительная информация | — |
| EA-HFM1 EBC-8 EBC-9 EDS-4 EDS-5 EDS-6 EDX-1 EDX-2 EMS-14 | Автомобильный штырь для EDX-2 Панель управления передней частью Автомобильный подиум под панель Управление передней панели удалённый кабель передней панели, 1.5 метра Удлинительный шнур микрофона Передняя панель удалённый кабель, 4.5 метра Автоматический антенный тюнер Настольный микрофон |
