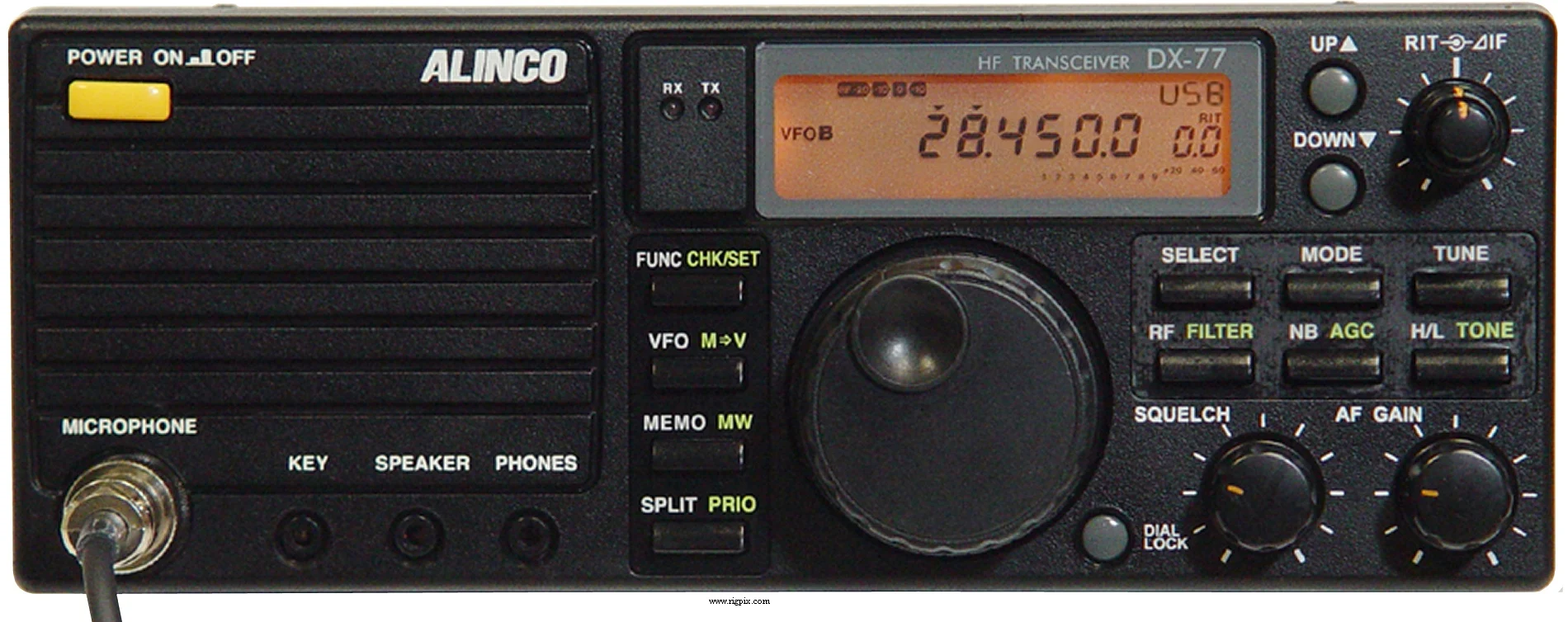

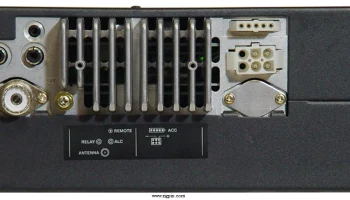

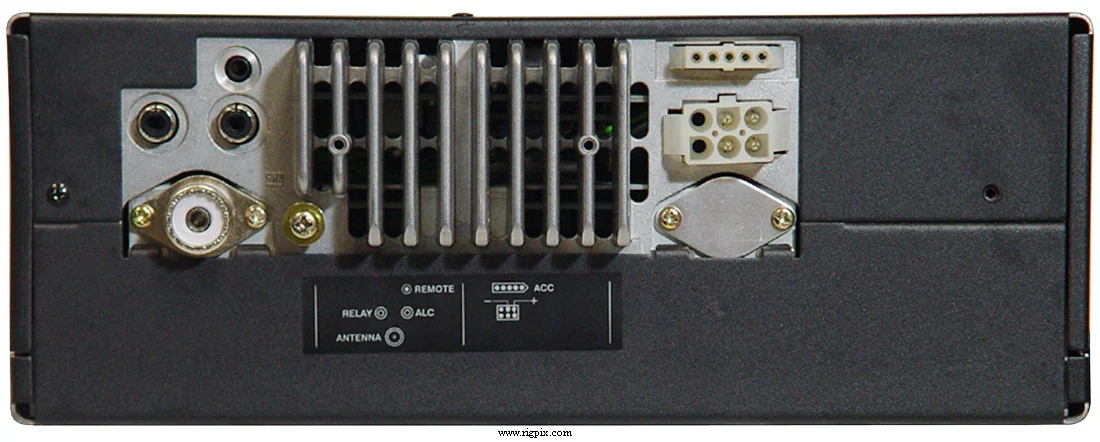

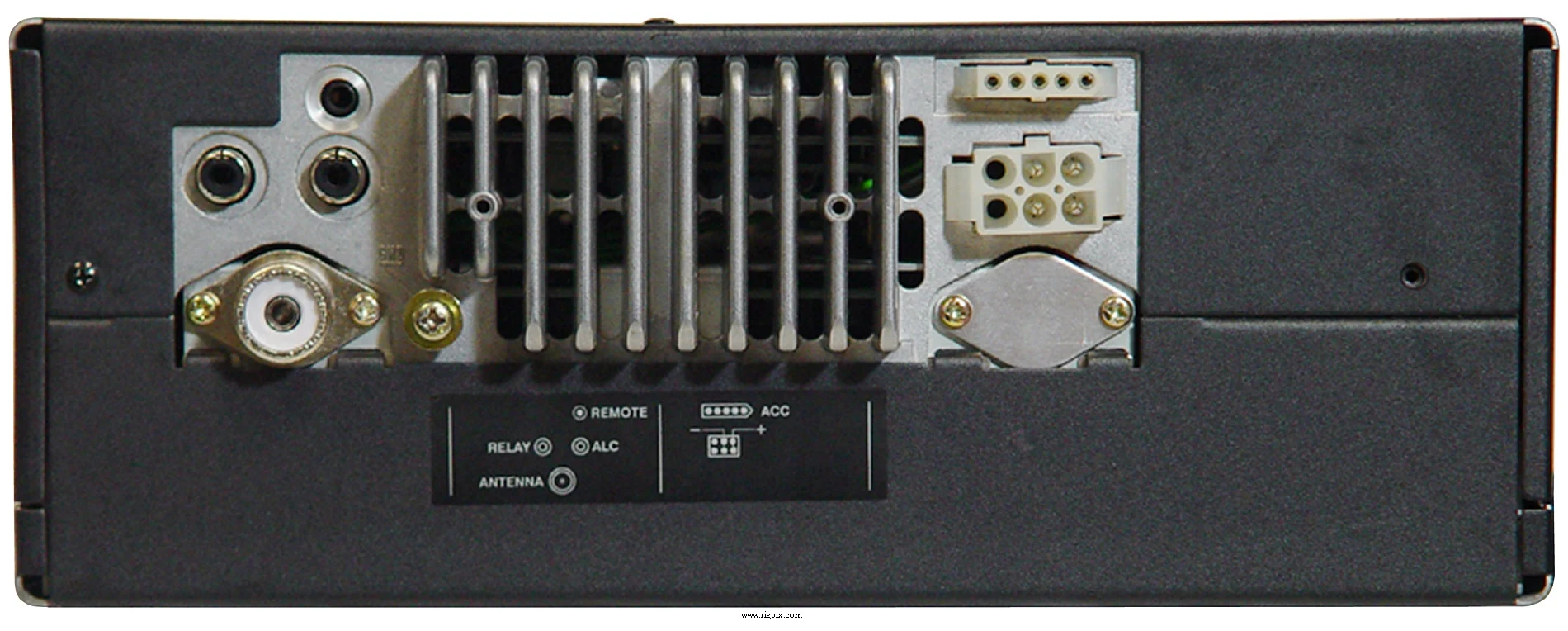

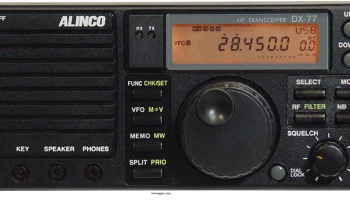

DX-77E
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | Европа и общий рынок TX: 10-160 м + WARC RX: 0.5-30 МГц |
| Шаг перестройки | 10 / 100 / 500 Гц, 1 / 2.5 / 5 / 9 / 10 / 12.5 / 20 кГц |
| Стабильность частоты | ±10 ppm @ -10 до +50°C (14 до 122°F) |
| Режимы работы | АМ / FM / SSB / CW |
| Каналы / управление памятью | 100 регулярных неперезаписываемых EEPROM-хранилищ |
| Смещение ретранслятора / сдвиг | ±100 КГц (по умолчанию) |
| Источник питания | 13.8 В постоянного тока ±15% (6-контактный разъём Molex) |
| Ток потребления / мощность | RX: Макс. 1.1 АTX: Макс. 20 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 246*94*228 мм (9.68*3.7*8.98") |
| Вес | 3.8 кг (8.38 фунта) |
| Другие особенности | Примечание. Аттенюатор. Управление через интерфейс RS-232C. Возможность клонирования. Опция кодера CTCSS/PL. Опция ключа. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ:? МГц 2-е ПЧ:? кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.5-1.8 МГц: 10 мкВ 1.8-30 МГц: 2 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ SSB/CW (10 дБ SNR) 0.5-1.8 МГц: 1 мкВ 1.8-30 МГц: 0.25 мкВ |
| Избирательность | АМ/FM: 8 кГц (-6 дБ)30 кГц (-50 дБ) SSB/CW/АМ узкий: 2.7 кГц (-6 дБ)4.7 кГц (-60 дБ) CW узкий (с опциональным узким фильтром): 500 Гц (-6 дБ)1.35 кГц (-60 дБ) |
| Изоляция от зеркального канала | 70 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при 10%-й искажённости / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Высокая низкая АМ:40 Вт4 Вт FM:100 Вт10 Вт SSB (PEP):100 Вт10 Вт CW:100 Вт10 Вт |
|---|---|
| АМ | 40 Вт |
| FM | 100 Вт |
SSB (PEP)
| CW | 100 Вт |
|---|---|
| Модуляционная система | АМ: Низкомощностная модуляция FM: Реактивная модуляция SSB: Балансная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±2.5 кГц |
| Эмиссии побочных продуктов | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 2 кОм / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1997-200x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 2004 году: SEK 6900:- |
| DX-1 DX-2 EJ-33U EJ-34U EJ-35U EMS-42 UA0052 | Антенный тюнер ручной Антенный тюнер автоматический Электронный ключ (включён в комплект поставки DX-77T) Кодер CTCSS/PL (включён в комплект поставки DX-77T) Узкий фильтр CW, 500 Гц (включён в комплект поставки DX-77T) Ручной микрофон Кабель питания постоянного тока |
