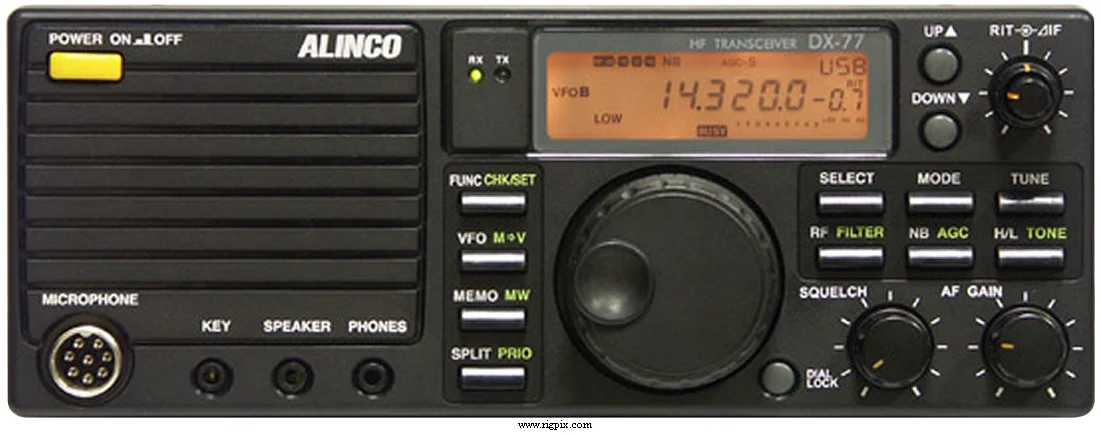

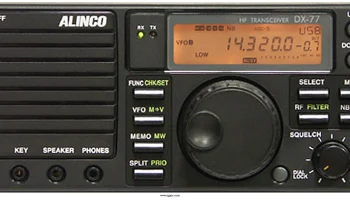

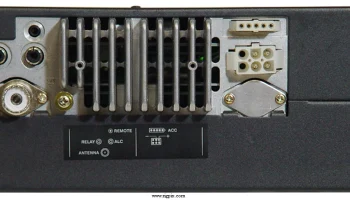

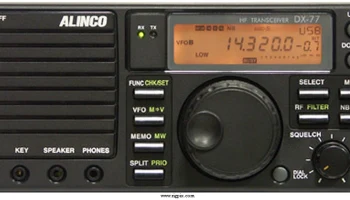

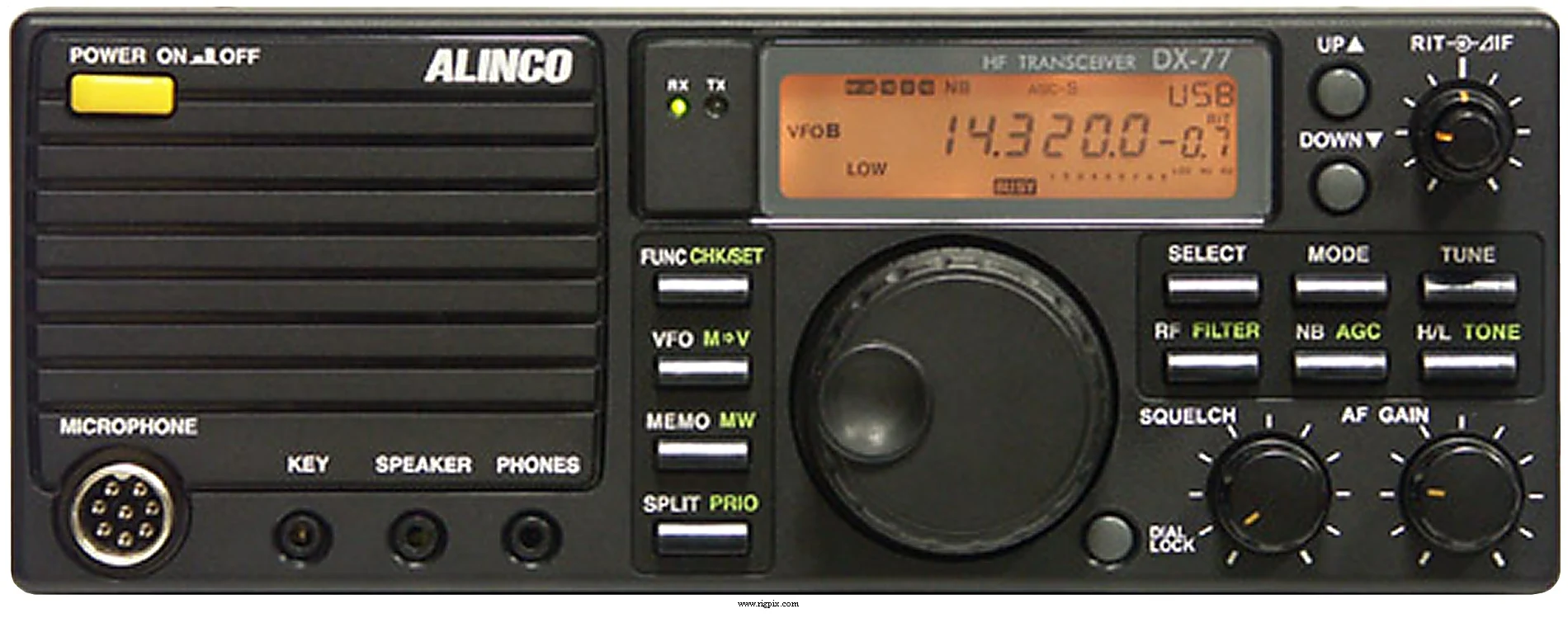

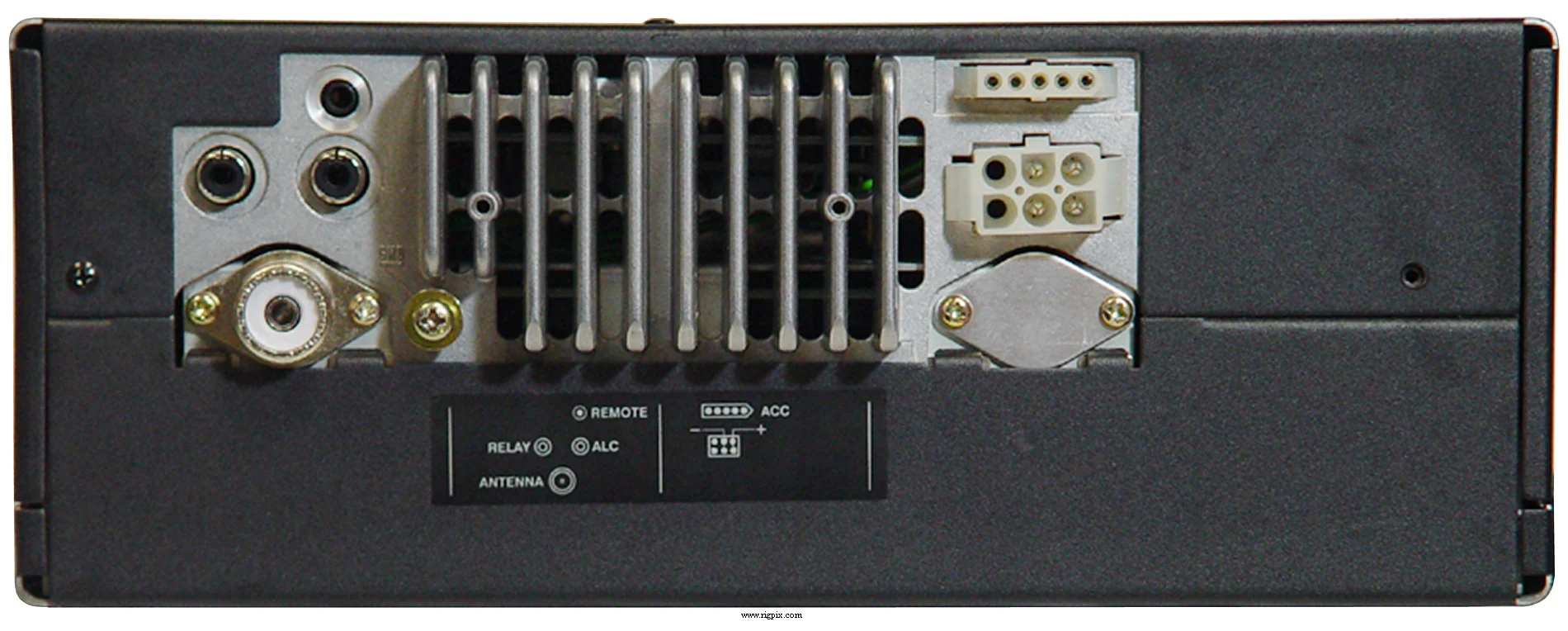

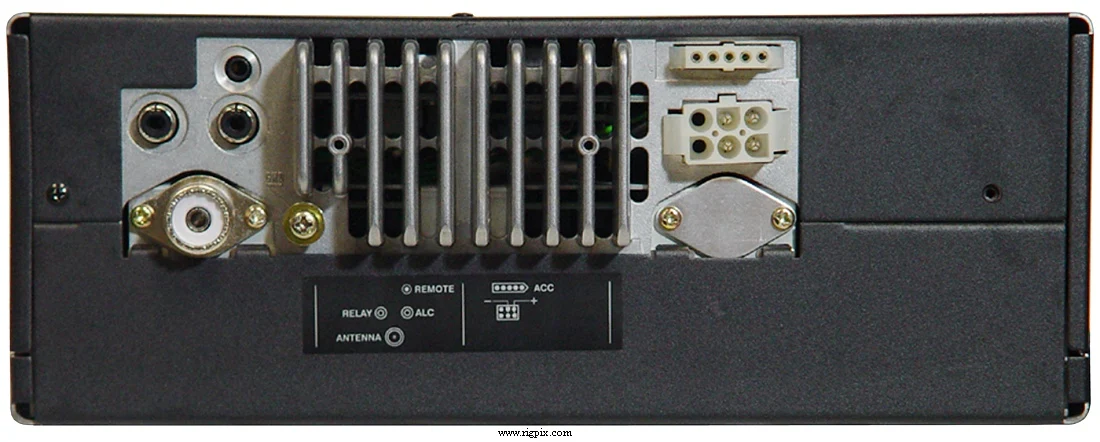

DX-77T
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | США TX: 10-160 м + WARC RX: 0.5-30 МГц |
| Шаг перестройки | 10 / 100 / 500 Гц, 1 / 2.5 / 5 / 9 / 10 / 12.5 / 20 кГц |
| Стабильность частоты | ±10 ppm @ -10 до +50°C (14 до 122°F) |
| Режимы работы | АМ / FM / SSB / CW |
| Каналы / управление памятью | 100 регулярных неперезаписываемых EEPROM |
| Смещение ретранслятора / сдвиг | ±100 кГц (по умолчанию) |
| Источник питания | 13.8 В постоянного тока ±15% (6-контактный Molex) |
| Ток потребления / мощность | Приём: Макс. 1.1 А Передача: Макс. 20 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 246*94*228 мм (9.68*3.7*8.98") |
| Вес | 3.8 кг (8.38 фунта) |
| Прочие особенности | CTCSS/PL кодер. Электронный ключ. Примечание. Аттенюатор. Управление через интерфейс RS-232C. Клонирование. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ:? МГц 2-е ПЧ:? кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.5-1.8 МГц: 10 мкВ 1.8-30 МГц: 2 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ SSB/CW (10 дБ SNR) 0.5-1.8 МГц: 1 мкВ 1.8-30 МГц: 0.25 мкВ |
| Уровень срабатывания шумоподавителя | — |
| Коэффициент шума | — |
| Избирательность | АМ/FM: 8 кГц (-6 дБ)30 кГц (-50 дБ) SSB/CW/АМ узкий: 2.7 кГц (-6 дБ)4.7 кГц (-60 дБ) CW узкий: 500 Гц (-6 дБ)1.35 кГц (-60 дБ) |
| Отношение зеркального канала | 70 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Высокая низкая АМ:40 Вт4 Вт FM:100 Вт10 Вт SSB (PEP):100 Вт10 Вт CW:100 Вт10 Вт |
|---|---|
| АМ | 40 Вт |
| FM | 100 Вт |
SSB (PEP)
| CW | 100 Вт |
|---|---|
| Модуляционная система | АМ: Низкая модуляция FM: Реактивная модуляция SSB: Балансная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±2.5 кГц |
| Эмиссии побочных продуктов | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 2 КОм / 8-контактный (вилка с фиксатором типа «локринг») |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1997-200x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| EDX-1 EDX-2 EMS-42 UA0052 | Ручной антенный тюнер Автоматический антенный тюнер Ручной микрофон Кабель питания постоянного тока |
