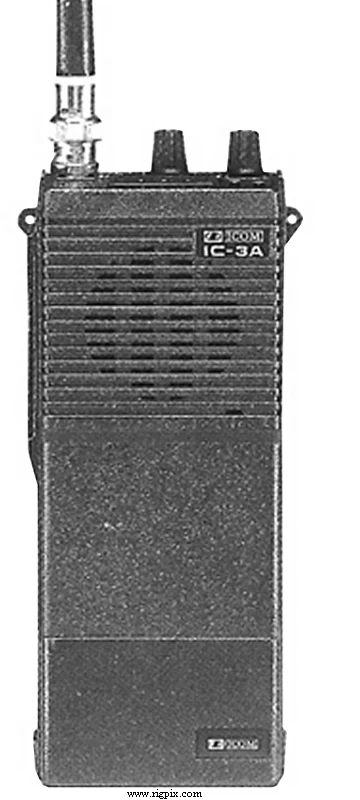

IC-3A
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазона VHF |
|---|---|
| Диапазон частот | США TX: 220-225 MHz RX: 220-225 MHz |
| Шаг перестройки | 10 / 100 КГц, 1 МГц (Ручки настройки) |
| Стабильность частоты | ±1.5 КГц при температуре от -10 до +60°C (14 до 140°F) |
| Режим работы | FM |
| Каналы / управление памятью | Нет |
| Смещение ретранслятора / сдвиг | -1.6 MHz |
| Источник питания | 6-10.8 В постоянного тока (в зависимости от аккумуляторного блока) |
| Ток потребления / мощность | При приёме: 20-130 мА; При передаче: максимум 550 мА при выходной мощности 1.5 Вт |
| Импеданс антенны / разъём | 50 ом / BNC |
| Габариты (Ш*В*Г) | 65*117*35 мм (2.56*4.61*1.38”), без аккумуляторного блока |
| Вес | 470 г (1.04), с BP-3 и антенной |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 16.9 MHz 2-е ПЧ: 455 KHz |
|---|---|
| Чувствительность | 0.5 uV (20 дБ тишины) |
| Чувствительность шумоподавителя | Менее 0.4 uV (Порог) |
| Фактор шума | — |
| Избирательность | 15 KHz (-6 dB)30 KHz (-60 dB) |
| Отражение изображения сигнала | — |
| Выходная мощность низкочастотного сигнала / громкоговоритель | 300 mW при уровне искажений ?%; 8 ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокая@10.8V Высокая@8.4V Низкая 1.25 m: 2.3 W 1.5 W 150 mW |
|---|---|
| 1.25 m | 2.3 W |
| Модуляционная система | Переменная реактивная частотная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 KHz |
| Спуровые излучения | Лучше чем -60 dB |
| Импеданс микрофона / разъём | ? ом / TS «Подминиджек» (2.5 мм) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 19xx-198x (Выпущено из производства) |
|---|---|
| Дополнительная информация | — |
| BC-25U BC-30 BP-2 (IC-BP2) BP-3 (IC-BP3) BP-4 (IC-BP4) BP-5 (IC-BP5) CP-1 (IC-CP1) HM-9 (IC-HM9) | Зарядное устройство для стены Настольное зарядное устройство быстрого заряда Никель-кадмиевый аккумуляторный блок. 7.2 В, 400 мАч Никель-кадмиевый аккумуляторный блок. 8.4 В, 250-270 мАч Зарядный кейс для шести батарей типа R6 / AA щелочные или никель-кадмиевые батареи Никель-кадмиевый аккумуляторный блок. 10.8 В, 400 мАч Разъёмы прикуривателя для BP-3 Громкоговоритель-микрофон |
