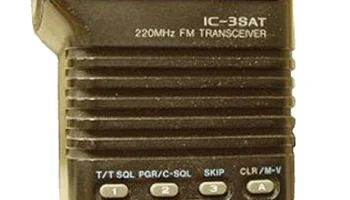

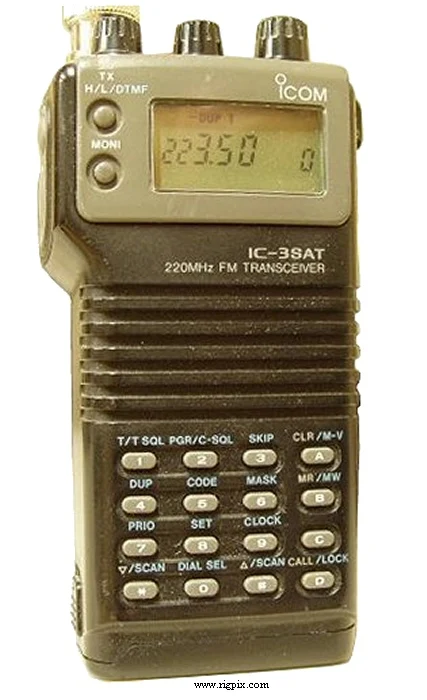

IC-3SAT
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | США TX: 220-225 MHz RX: 220-225 MHz |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 КГц |
| Стабильность частоты | ±? ppm |
| Режим работы | FM |
| Количество каналов / управление памятью | 48 регулярных 1 вызов 1 сканирование краевой пары (программированное сканирование) Функция приоритета 10-секундный таймер или приостановленное сканирование возобновление памяти с резервированием памяти при перезаряжаемой батарее |
| Смещение ретранслятора / сдвиг | Программируемый |
| Источник питания | 7-12 В постоянного тока (в зависимости от блока батарей)или 6-16 В постоянного тока внешний источник |
| Ток потребления / мощность | При приёме: 16-250 мАПередача: 0.55-1.4 А |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 49*103*35 мм (1.93*4.06*1.38") |
| Вес | 280 г (9.88 унций) |
| Другие особенности | Часы/счётчик времени. Клавиатура DTMF и 10 ячеек памяти DTMF. Внутренний аккумулятор 7.2 В NiCd. Опция пейджера. Опция CTCSS/PL. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е промежуточное: 30.875 МГц 2-е промежуточное: 455 КГц |
|---|---|
| Чувствительность | 0.22 мкВ (12 дБ SINAD) |
| Чувствительность схемы подавления шума | Менее 0.1 мкВ (Порог) |
| Фактор шума | — |
| Избирательность | 15 КГц (-6 дБ)30 КГц (-60 дБ) |
| Изоляция по зеркальному каналу | — |
| Выходная мощность низкочастотного сигнала / громкоговоритель | 200 мВт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиосигнала | Высокая@13.5 В Низкая@13.5 В Низкая2@13.5 В Низкая1 2 м:5 Вт3.5 Вт1.5 Вт500 мВт |
|---|---|
| 2 м | 5 Вт |
| Модуляционная система | Переменная реактивная частотная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 КГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 кОм / TS «Подминиджек» (2.5 мм) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1989-1990 гг. (Выпуск прекращён) |
|---|---|
| Дополнительная информация | — |
| BA-11 BA-12 BC-72 BA-73D BA-73E BC-74A BC-74D BC-74E BC-74V BP-81 BP-82 BP-83 BP-84 BP-85 BP-90 CP-12 HM-46 OPC-254 UT-49 UT-50 UT-51 | Нижняя крышка Зарядное устройство для батареи Аккумуляторный зарядный адаптер Настольный зарядный адаптер Зарядный адаптер для стены. 12 В постоянного тока, 50 мА. 220 В переменного тока (только для BP-81/82) Зарядный адаптер для стены. 12 В постоянного тока, 50 мА. 230 В переменного тока (только для BP-81/82) Зарядный адаптер для стены. 12 В постоянного тока, 100 мА. 117 В переменного тока Зарядный адаптер для стены. 12 В постоянного тока, 100 мА. 220 В переменного тока Зарядный адаптер для стены. 12 В постоянного тока, 100 мА. 230 В переменного тока Зарядный адаптер для стены. 12 В постоянного тока, 100 мА. 240 В переменного тока Аккумуляторные блоки NiCd. 7.2 В, 110 мАч Аккумуляторные блоки NiCd. 7.2 В, 300 мАч Аккумуляторные блоки NiCd. 7.2 В, 600 мАч Аккумуляторные блоки NiCd. 7.2 В, 1000 мАч Аккумуляторный блок. 12 В, 340 мАч Корпус для шести батарей типа R6 / AA Кабель прикуривателя автомобиля с фильтром помех Кабель питания микрофона-говорилки Дешифратор сигналов DTMF (Для пейджера и кодового подавления шума) Устройство тонального подавления (CTCSS/PL кодер/декодер) Кодер CTCSS/PL |
