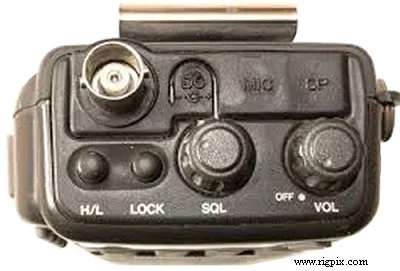

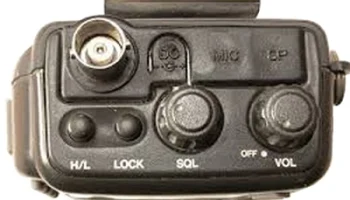

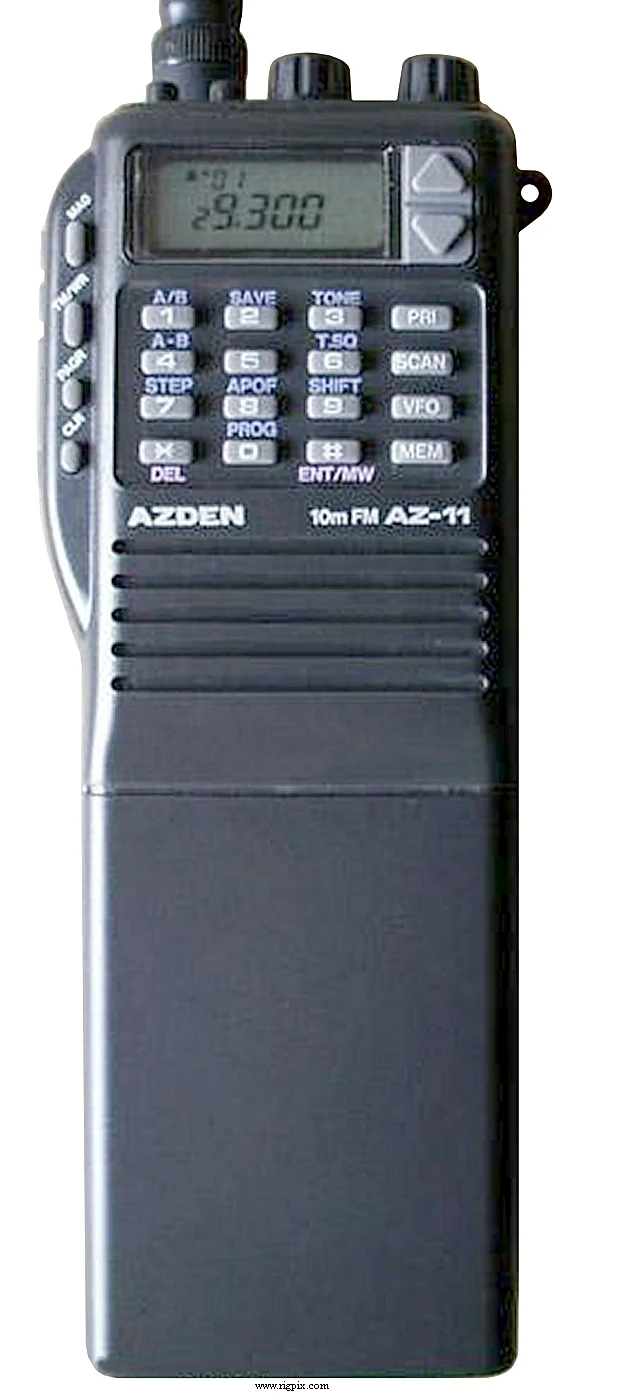

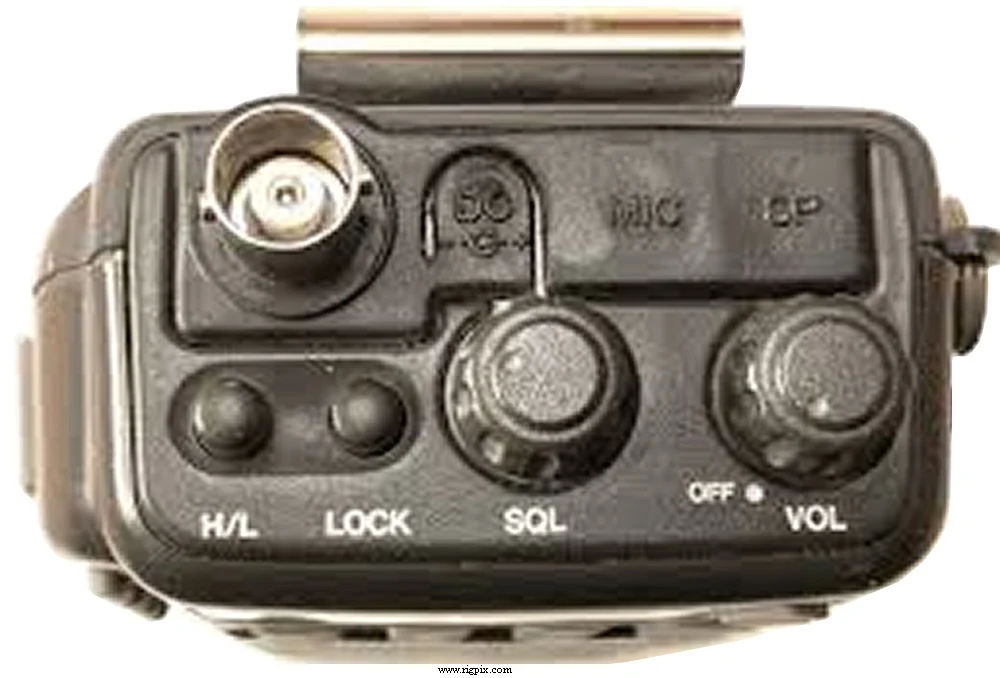

AZ-11
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 28-29.7 МГц RX: 28-30 МГц |
| Шаг перестройки | 5 / 10 / 12.5 / 20 / 25 кГц |
| Стабильность частоты | ±? ppm |
| Режим | FM |
| Каналы / управление памятью | 40 регулярных каналов в двух банках 1 пара краевых сканирующих каналов (Программа сканирования) Функция приоритета Оперативное запоминание с резервированием памяти литиевой батареей |
| Смещение ретранслятора / сдвиг | ±100 кГц |
| Источник питания | 12 В постоянного тока (аккумуляторный блок)или 6.3-16 В постоянного тока внешний (разъём барреля, центр положительный) |
| Ток потребления / мощность | RX: 28-150 мАТХ: Макс. 1.5 А |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 65*174*33 мм (2.6*6.85*1.3"), с BP-11 |
| Вес | 550 г (19.4 унции), с BP-11, антенной и поясным зажимом |
| Другие особенности | CTCSS/PL. Передача сигналов DTMF. Подсветка дисплея. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.16 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)30 кГц (-60 дБ) |
| Изоляция от изображения сигнала | 60 дБ |
| Выходная мощность звукового сигнала / громкоговорителя | 250 мВт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокий уровеньНизкий уровень 10 м:5 Вт500 мВт |
|---|---|
| 10 м | 5 Вт |
| Модуляционная система | Переменная реактивность |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 КОм / ?-пин (2.5 мм) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1993-199x (Выпущено из производства) |
|---|---|
| Дополнительная информация | — |
| AD-16 ARD-10M BC-26 BP-11 LC-16 SDX-514W | Кабель питания DC Ретрансляционная антенна Зарядное устройство для аккумулятора. 14.5 В постоянного тока, 150 мА аккумуляторный блок NiCd. 12 В, 600 мА Мягкая сумка для переноски Водонепроницаемый громкоговоритель-микрофон |
