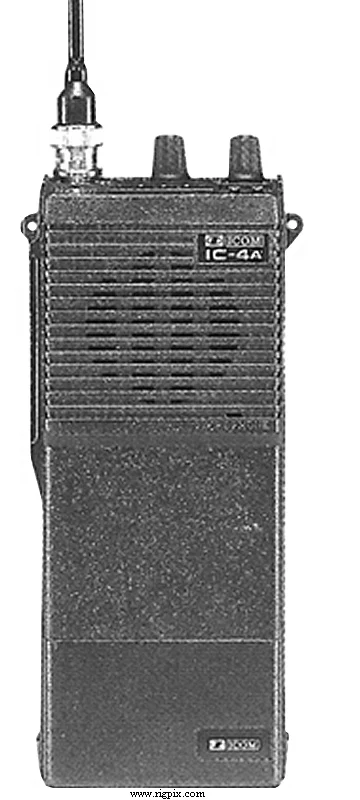

IC-4A
Источник:
ОБЩИЕ
| Тип | Радиолюбительский передатчик УКВ диапазона |
|---|---|
| Диапазон частот | США TX: 440-450 МГц RX: 440-450 МГц |
| Шаг перестройки | 5 / 10 / 100 кГц1 МГц |
| Стабильность частоты | ±2.5 КГц @ от -10° до +60°C (14° до 140°F) |
| Режим | FM |
| Каналы / управление памятью | Нет |
| Смещение ретранслятора / сдвиг | ±5 МГц |
| Источник питания | 7.2-10.8 В постоянного тока (в зависимости от аккумуляторного блока) |
| Ток потребления / мощность | RX: 22-170 мАТХ: 700 мА при мощности 1.5 Вт |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 65*165*35 мм (2.56*6.5*1.38"), с BP-3 |
| Вес | 470 г (1.04 фунта), с BP-3 и поставленной антенной |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 21.8 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.5 мкВ (20 дБ шумовой тишины) |
| Чувствительность схемы подавления шума | Менее 0.4 мкВ (Порог) |
| Фактор шума | — |
| Избирательность | 15 кГц (-6 дБ)30 кГц (-60 дБ) |
| Изоляция по соседнему каналу | — |
| Выходная мощность низкочастотного сигнала / громкоговорителя | 400 мВт при уровне искажений ?% / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокая@10.8В Высокая@8.4В Низкая 70 см:2.3 Вт1.5 Вт150 мВт |
|---|---|
| 70 см | 2.3 Вт |
| Модуляционная система | Переменная реактивная частотная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуррирующие излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | ? Ом / TS «Подминиджек» (2.5 мм) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1981-1990 (прекращено производство) |
|---|---|
| Дополнительная информация | — |
| Модификации | — |
| BC-16E BC-16U BC-17 BC-18 BC-25E BC-25U BC-26E BC-27 BC-35 BC-36 BP-2 BP-3 BP-4 BP-5 BP-5A BP-8 CP-1 CP-10 CP-11 DC-1 HM-9 HM-46 HM-54 HS-10 HS-10SA HS-10SB HS-51 MB-16 MB-16D OPC-207 | Зарядное устройство для стены Зарядное устройство для стены Зарядное устройство для стены Зарядное устройство для стены Зарядное устройство для стены Зарядное устройство для стены Зарядное устройство для стены Настольное зарядное устройство быстрого заряда Никель-кадмиевый аккумуляторный блок. 7.2 В, 450 мАч Никель-кадмиевый аккумуляторный блок. 8.4 В, 270 мАч Аккумуляторный кейс. Шесть батарей типа R6 / AA щелочные или никель-кадмиевые батареи Никель-кадмиевый аккумуляторный блок. 10.8 В, 450 мАч Никель-кадмиевый аккумуляторный блок. 10.8 В, 450 мАч Никель-кадмиевый аккумуляторный блок. 8.4 В, 800 мАч Кабель прикуривателя автомобиля Кабель отделения прикуривателя с фильтром помех Преобразователь постоянного тока. Вход 12-14 В постоянного тока Выход 9 В постоянного тока Громкоговоритель-микрофон Круглый тип Громкоговоритель-микрофон Узкий тип Громкоговоритель-микрофон Сильный тип Головные телефоны Устройство VOX для HS-10 Блок переключателя PTT для HS-10 Головные телефоны Бracket для мобильного телефона Бracket настенный DC кабель питания |
