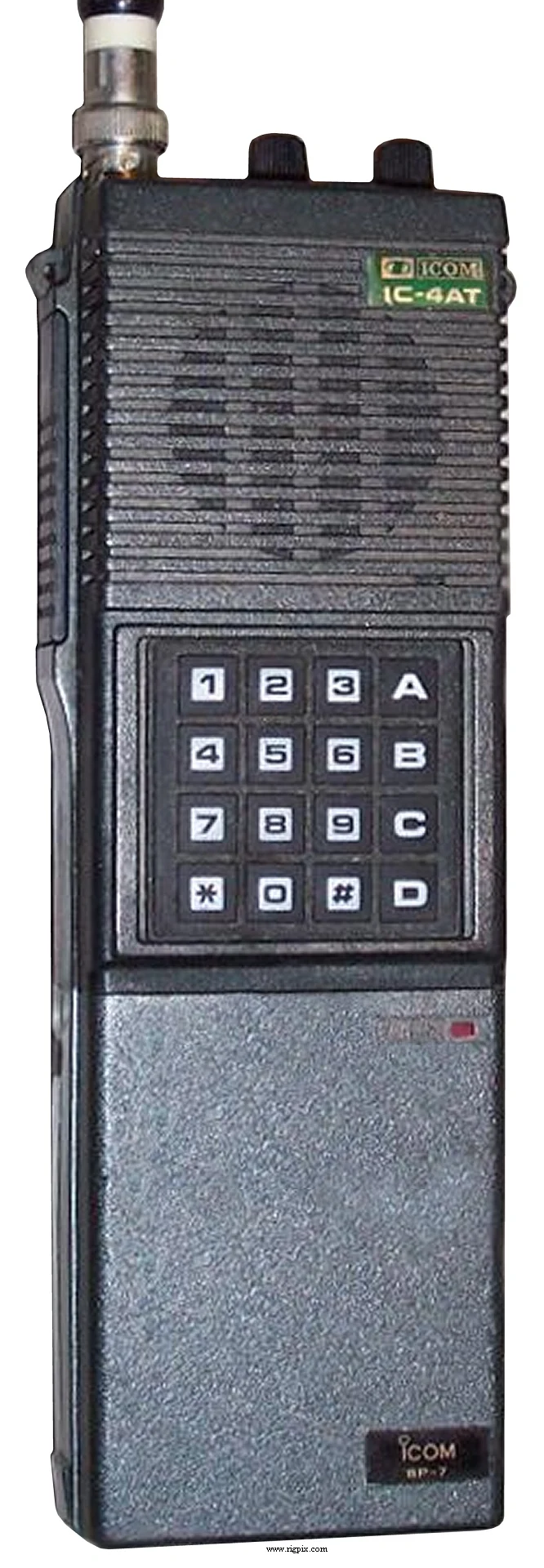

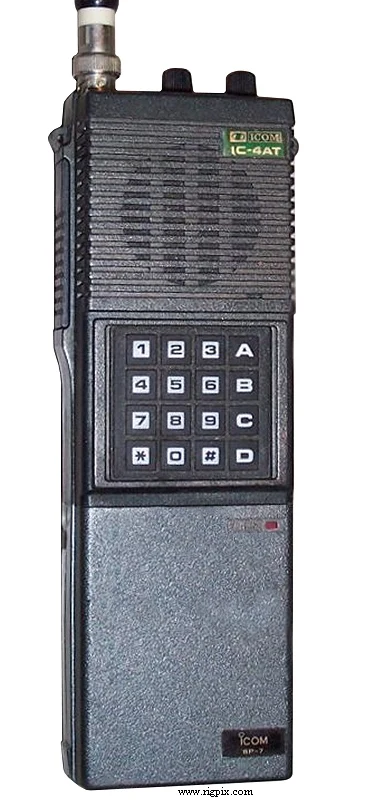

IC-4AT
Источник:
ОБЩИЕ
| Тип | Радиолюбительский передатчик УКВ диапазона |
|---|---|
| Диапазон частот | США TX: 440-450 МГц RX: 440-450 МГц |
| Шаг перестройки | 5 / 10 / 100 кГц1 МГц |
| Стабильность частоты | ±2.5 КГц @ -10° до +60°C (14° до 140°F) |
| Режим | FM |
| Каналы / управление памятью | Нет |
| Смещение ретранслятора / сдвиг | ±5 МГц |
| Источник питания | 7.2-10.8 В постоянного тока (в зависимости от аккумуляторного блока) |
| Ток потребления / мощность | RX: 22-170 мАTX: 700 мА при мощности 1.5 Вт |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 65*165*35 мм (2.56*6.5*1.38"), c BP-3 |
| Вес | 490 г (1.08 фунта), c BP-3 и поставленной антенной |

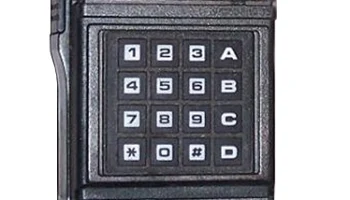

| Другие особенности | DTMF-клавиатура |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 21.8 МГц 2-е ПЧ: 455 КГц |
|---|---|
| Чувствительность | 0.5 мкВ (20 дБ шумоподавления) |
| Чувствительность схемы блокировки шума | Менее 0.4 мкВ (Порог) |
| Фактор шума | — |
| Избирательность | 15 КГц (-6 дБ)30 КГц (-60 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность низкочастотного сигнала / громкоговорителя | 400 мВт при ?%-ном искажении / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | ВысокийНизкий 70 см:1.5-2.3 Вт150 мВт! Высокий уровень выходной мощности зависит от аккумуляторного блока/напряжения батареи |
|---|---|
| 70 см | 1.5-2.3 Вт |
| Модуляционная система | Переменная реактивная частотная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 КГц |
| Спурты излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | ? Ом / TS «Подминиджек» (2.5 мм) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1981-1990 гг. (Выпущено из производства) |
|---|---|
| Дополнительная информация | — |
| Модификации | — |
| BC-16E BC-16U BC-17 BC-18 BC-25E BC-25U BC-26E BC-27 BC-35 BC-36 BP-2 BP-3 BP-4 BP-5 BP-5A BP-8 CP-1 CP-10 CP-11 DC-1 HM-9 HM-46 HM-54 HS-10 HS-10SA HS-10SB HS-51 MB-16 MB-16D OPC-207 | Зарядное устройство для стены Зарядное устройство для стены Зарядное устройство для стены Зарядное устройство для стены Зарядное устройство для стены Зарядное устройство для стены Зарядное устройство для стены Быстрозарядное настольное зарядное устройство Никель-кадмиевый аккумуляторный блок. 7.2 В, 450 мАч Никель-кадмиевый аккумуляторный блок. 8.4 В, 270 мАч Аккумуляторный кейс. Шесть батарей типа R6 / AA щелочные или никель-кадмиевые аккумуляторы Никель-кадмиевый аккумуляторный блок. 10.8 В, 450 мАч Никель-кадмиевый аккумуляторный блок. 10.8 В, 450 мАч Никель-кадмиевый аккумуляторный блок. 8.4 В, 800 мАч Кабель прикуривателя автомобиля Кабель разделения прикуривателя автомобильный с фильтром подавления помех Преобразователь постоянного тока. Вход: 12-14 В постоянного тока Выход: 9 В постоянного тока Громкоговоритель-микрофон Круглый тип Громкоговоритель-микрофон Узкий тип Громкоговоритель-микрофон Сильный тип Головные телефоны Устройство VOX для HS-10 Блок переключения PTT для HS-10 Головные телефоны Автомобильный кронштейн Настенный кронштейн Кабель питания постоянного тока |
