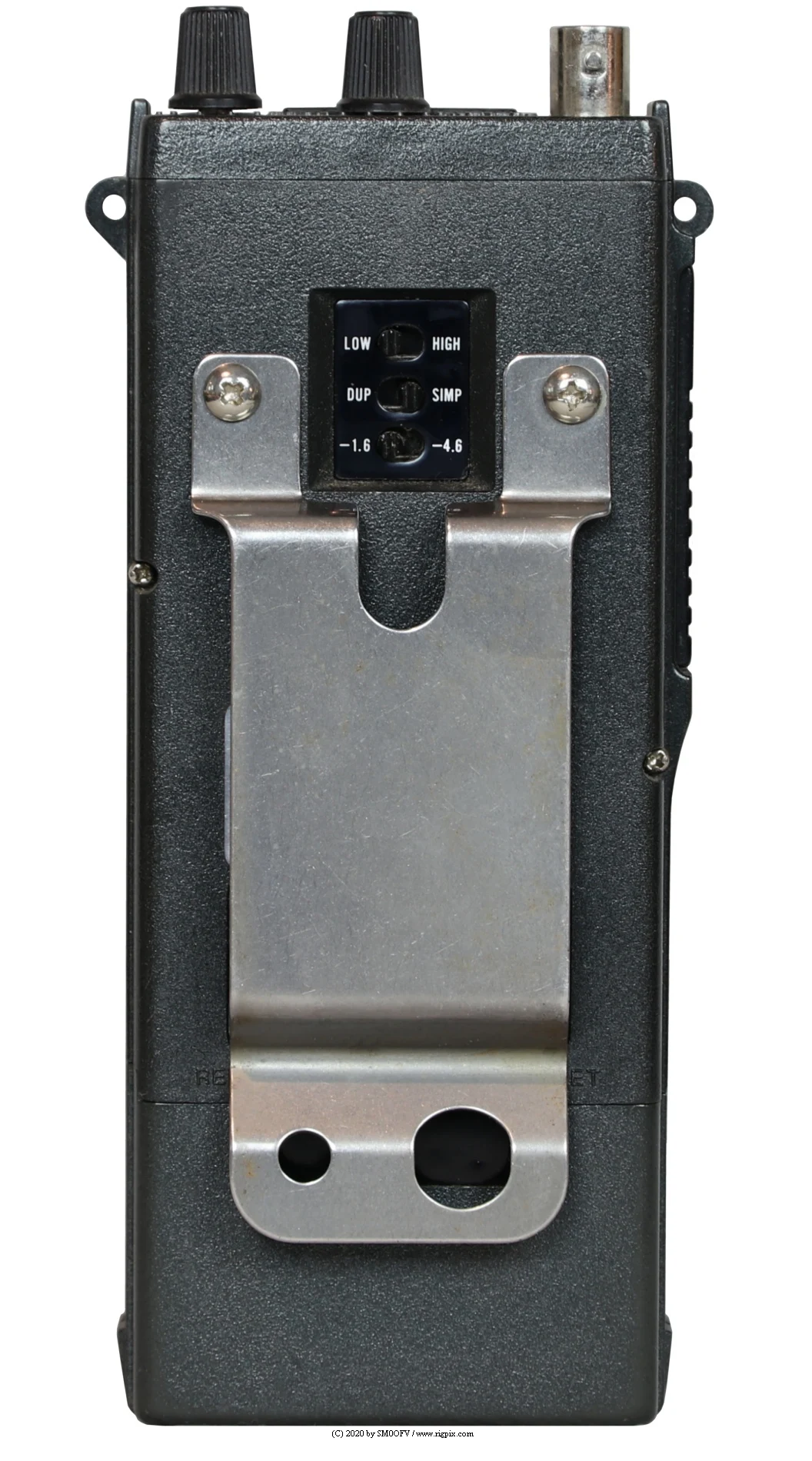

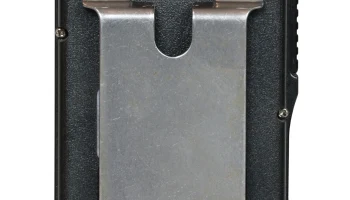

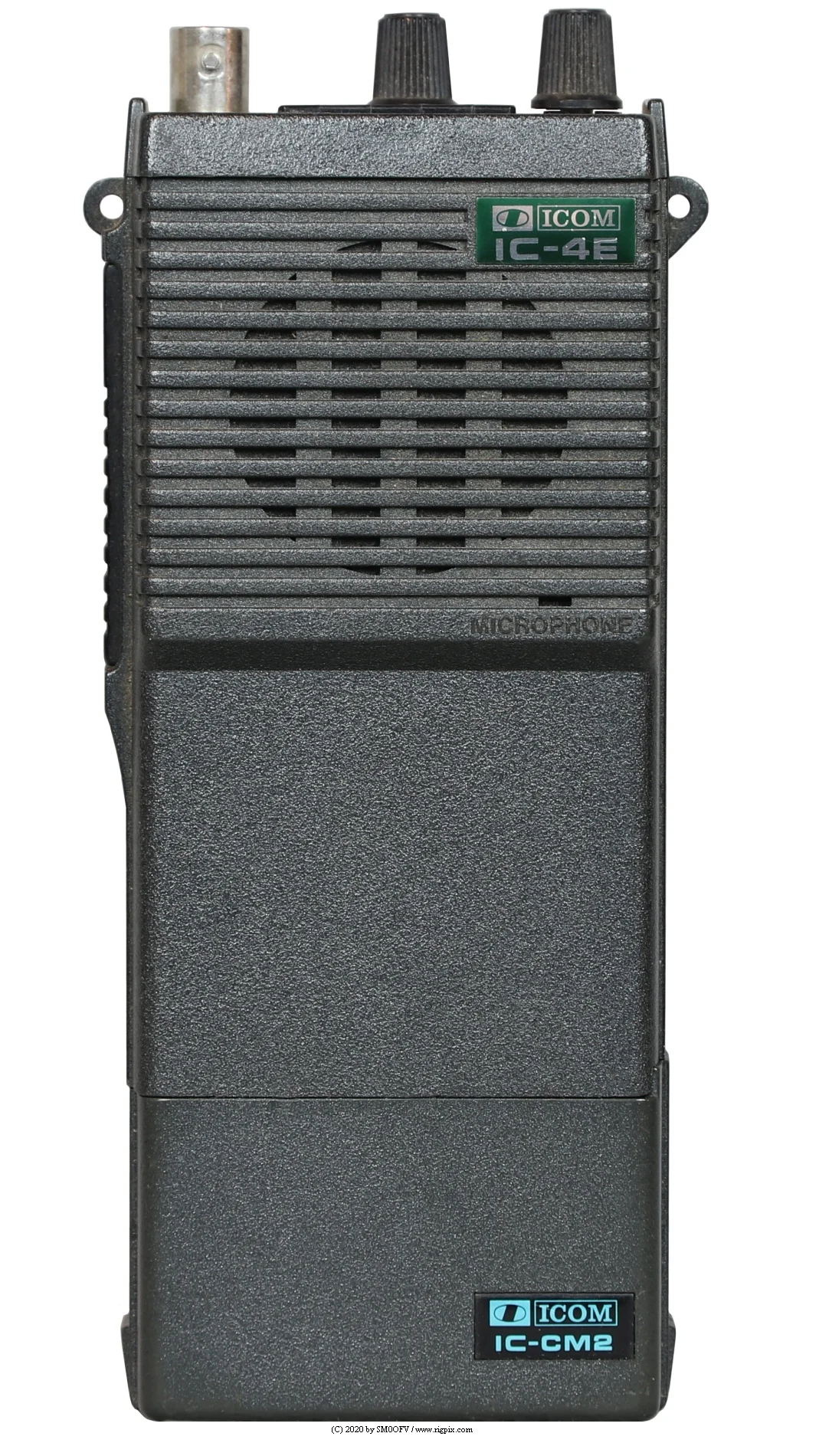

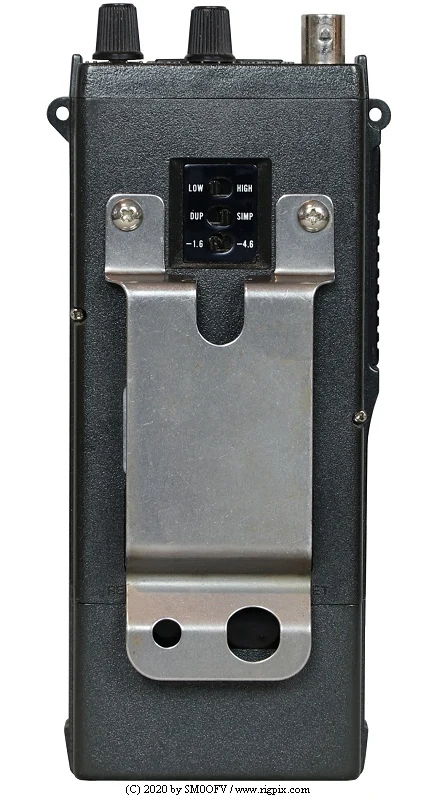

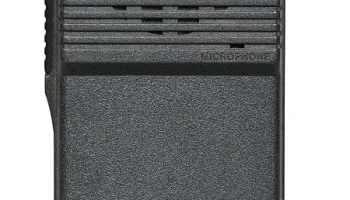

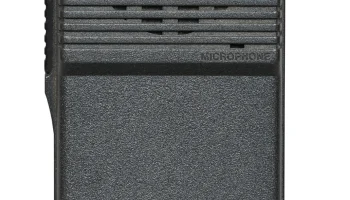

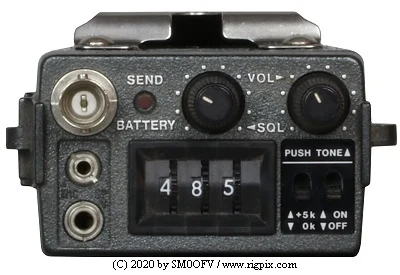

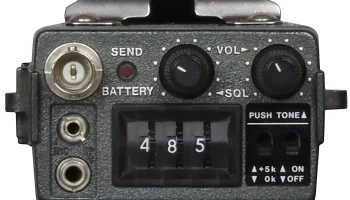

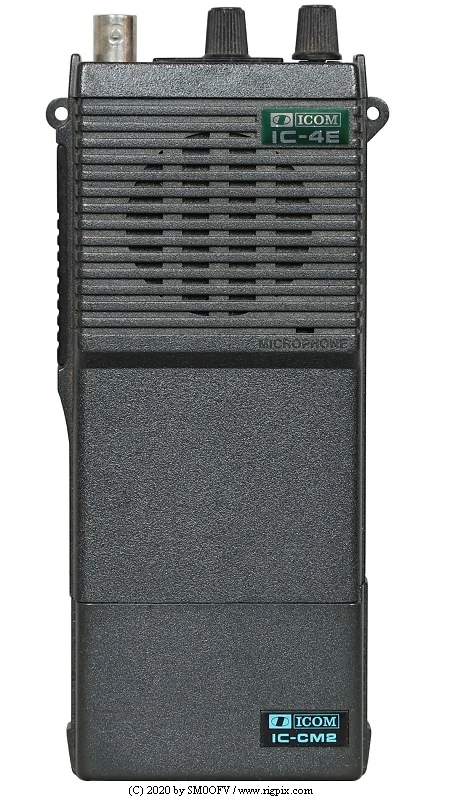

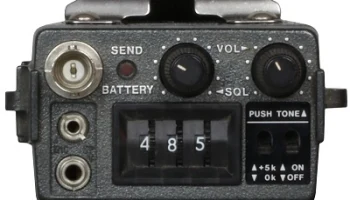

IC-4E
Источник:
ОБЩИЕ
| Тип | Любительский трансивер UHF диапазона |
|---|---|
| Диапазон частот | Европа TX: 430-440 МГц RX: 430-440 МГц |
| Шаг перестройки | 5 / 10 / 100 кГц1 МГц |
| Стабильность частоты | ±2.5 КГц @ -10° до +60°C (14° до 140°F) |
| Режим | FM |
| Каналы / управление памятью | Нет |
| Смещение ретранслятора / сдвиг в зависимости от версии | -7.6 МГц (общая версия)+1.6 МГц (версия G)-1.6 и -4.6 МГц (версия SM) |
| Источник питания | 7.2-10.8 В постоянного тока (в зависимости от аккумуляторного блока) |
| Ток потребления / мощность | RX: 20-170 мАТХ: 700 мА @ 1.5 Вт |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 65*165*35 мм (2.56*6.5*1.38"), с BP-3 |
| Вес | 470 г (1.04 фунта), с BP-3 и поставленной антенной |
| Другие особенности | Тональный импульс длительностью 1750 Гц |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 21.8 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.5 мкВ (20 дБ шумовой тишины) |
| Чувствительность схемы подавления шума | Менее 0.4 мкВ (Порог) |
| Фактор шума | — |
| Избирательность | 15 кГц (-6 дБ)30 кГц (-60 дБ) |
| Изоляция по соседнему каналу | — |
| Выходная мощность низкочастотного сигнала / громкоговорителя | 400 мВт при ?% искажений / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокая@10.8В Высокая@8.4В Низкая 70 см:2.3 Вт1.5 Вт150 мВт |
|---|---|
| 70 см | 2.3 Вт |
| Модуляционная система | Частотная модуляция с переменной реактивностью |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | ? Ом / TS «Подминиджек» (2.5 мм) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1981-1990 (прекращено производство) |
|---|---|
| Дополнительная информация | — |
| BC-16E BC-16U BC-17 BC-18 BC-25E BC-25U BC-26E BC-27 BC-35 BC-36 BP-2 BP-3 BP-4 BP-5 BP-5A BP-8 CP-1 CP-10 CP-11 DC-1 HM-9 HM-46 HM-54 HS-10 HS-10SA HS-10SB HS-51 MB-16 MB-16D OPC-207 | Зарядное устройство для стены Зарядное устройство для стены Зарядное устройство для стены Зарядное устройство для стены Зарядное устройство для стены Зарядное устройство для стены Зарядное устройство для стены Быстрое настольное зарядное устройство Никель-кадмиевый аккумуляторный блок. 7.2 В, 450 мАч Никель-кадмиевый аккумуляторный блок. 8.4 В, 270 мАч Аккумуляторный кейс. Шесть батарей типа R6 / AA щелочные или никель-кадмиевые батареи Никель-кадмиевый аккумуляторный блок. 10.8 В, 450 мАч Никель-кадмиевый аккумуляторный блок. 10.8 В, 450 мАч Никель-кадмиевый аккумуляторный блок. 8.4 В, 800 мАч Кабель прикуривателя автомобиля Кабель разделения прикуривателя с фильтром от помех Преобразователь постоянного тока. Вход: 12-14 В постоянного тока Выход: 9 В постоянного тока Громкоговоритель-микрофон Круглого типа Громкоговоритель-микрофон Узкого типа Громкоговоритель-микрофон Прочного типа Головные телефоны Устройство VOX для HS-10 Блок переключения PTT для HS-10 Головные телефоны Бracket для мобильного телефона Бracket для настенного монтажа Кабель питания постоянного тока |
