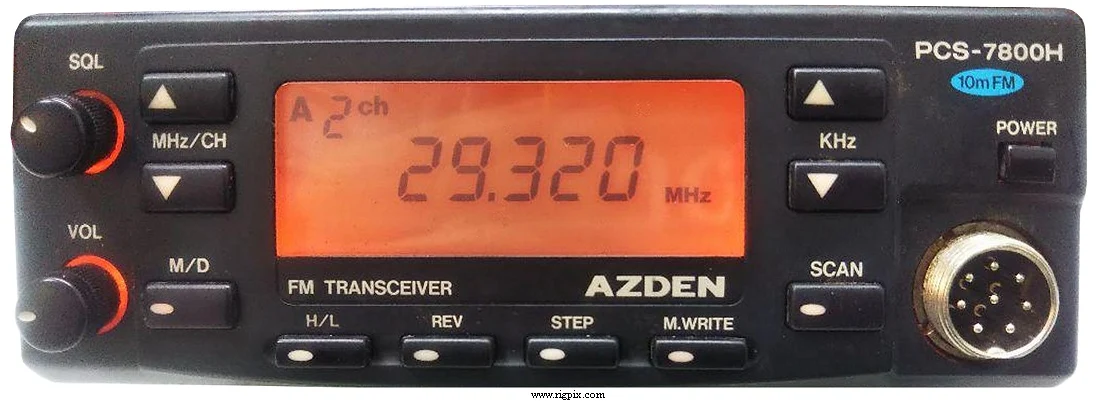

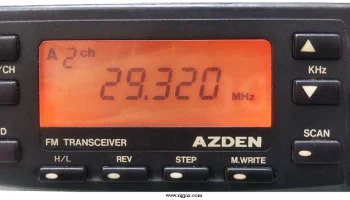

PCS-7800H
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 28-29.7 МГц RX: 28-29.7 МГц |
| Шаг перестройки | 5 / 10 / 15 / 20 кГц |
| Стабильность частоты | ±? ppm |
| Режим | FM |
| Каналы / управление памятью | 20 регулярных в двух банках 1 временный 2 пары краевых сканирования (программный скан) 1 приоритетное хранение RAM с резервированием литиевой батареей |
| Смещение ретранслятора / сдвиг | Программируемый |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: Макс. 600 мАТХ: Макс. 10 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 140*50*182 мм (5.5*1.97*7.16") |
| Вес | 1.4 Кг (3.09 фунта) |
| Другие особенности | Кодер CTCSS/PL. Звонковый сигнал 1750 Гц (Европа) |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 16.9 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.19 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)30 кГц (-60 дБ) |
| Изоляция от изображения сигнала | — |
| Выходная мощность звукового сигнала / громкоговорителя | 2 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокий-низкий 10 м: 50 Вт-10 Вт |
|---|---|
| 10 м | 50 Вт |
| Модуляционная система | Переменная реактивность |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | ? Ом / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1993-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| PCM-463A PCM-499 ? | Стандартный ручной микрофон Ручной микрофон с клавиатурой DTMF Блок декодера тона CTCSS/PL (декодер) |
