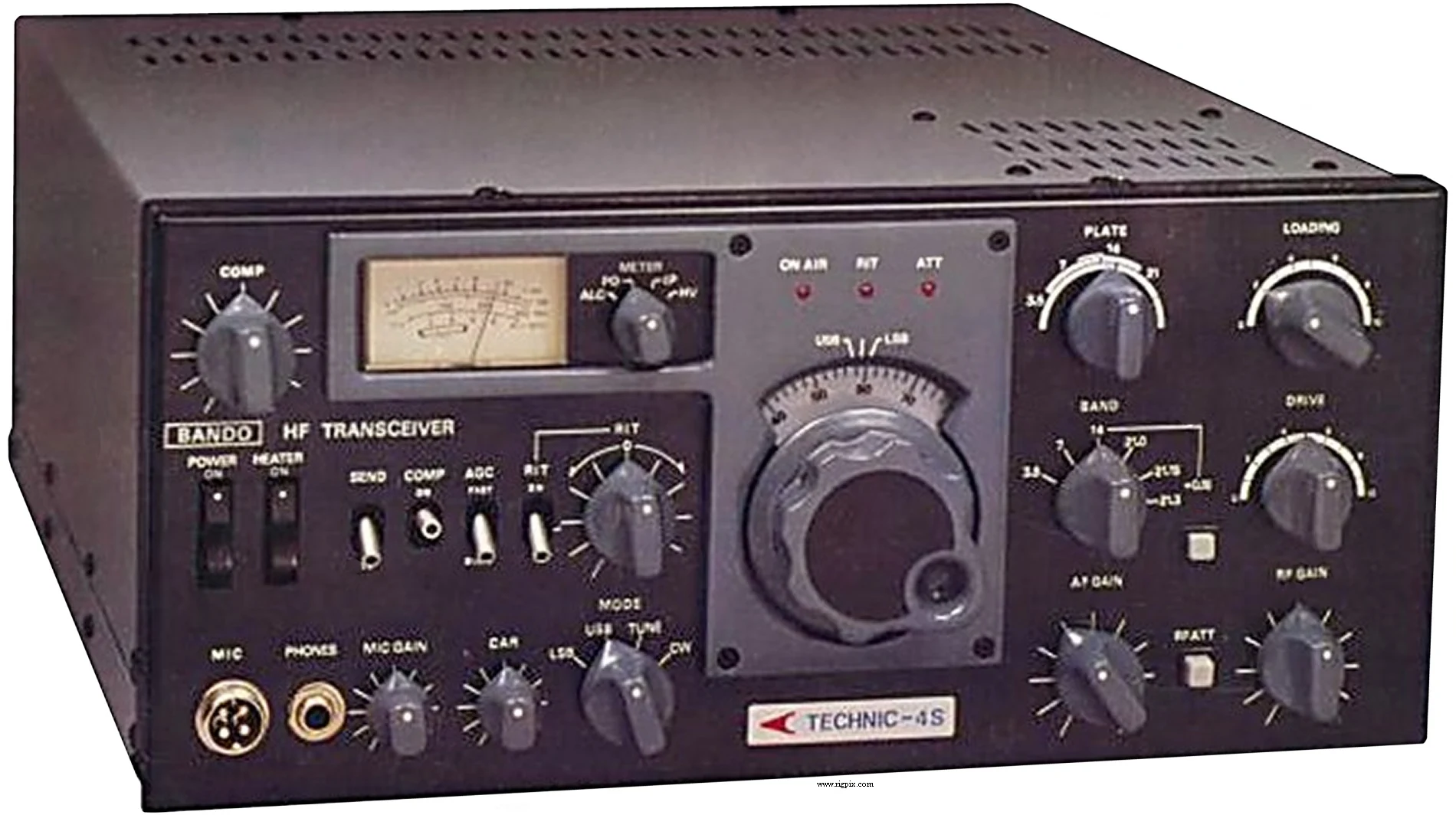

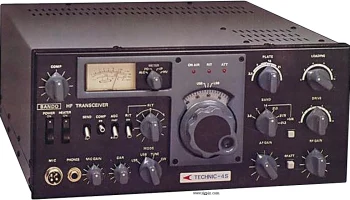

Technic-4S
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 80 м: 3.5-3.65 МГц; 40 м: 7.0-7.15 МГц; 20 м: 14.5-14.3 МГц; 15 м: 21.0-21.45 МГц |
| 80 м | 3.5-3.65 МГц |
| 40 м | 7.0-7.15 МГц |
| 20 м | 14.5-14.3 МГц |
| 15 м | 21.0-21.45 МГц |
| Настройка частоты | Непрерывная |
| Стабильность частоты | В пределах 500 Гц в течение первых 30 минут после прогрева в течение одной минуты В пределах 100 Гц за последующие 30 минут |
| Режим работы | SSB / CW |
| Каналы / управление памятью | Нет |
| Ретранслятор смещение / сдвиг | Нет |
| Источник питания | От сети: 110/220 В переменного тока |
| Ток потребления / мощность | Приём: 30 Вт Передача: Макс. 180 Вт |
| Импеданс антенны / разъём | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 330*150*330 мм (12.99*5.91*12.99") |
| Вес | 14 кг (30.86 фунта) |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ:? МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.25 мкВ (соотношение сигнал-шум 10 дБ) |
| Избирательность | SSB: 2.4 кГц (-6 дБ); 4.4 кГц (-60 дБ) |
| Изоляция от изображения сигнала | >50 дБ |
| Выходная мощность звукового сигнала / громкоговорителя | 3 Вт при ?% искажений / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | SSB: 50 Вт; CW: 50 Вт |
|---|
SSB
| CW | 50 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | 500 Ом / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Корея, 198x-19xx (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| - | - |
