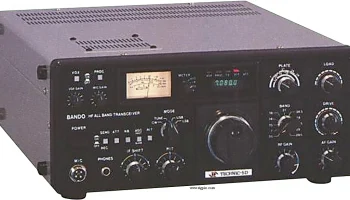

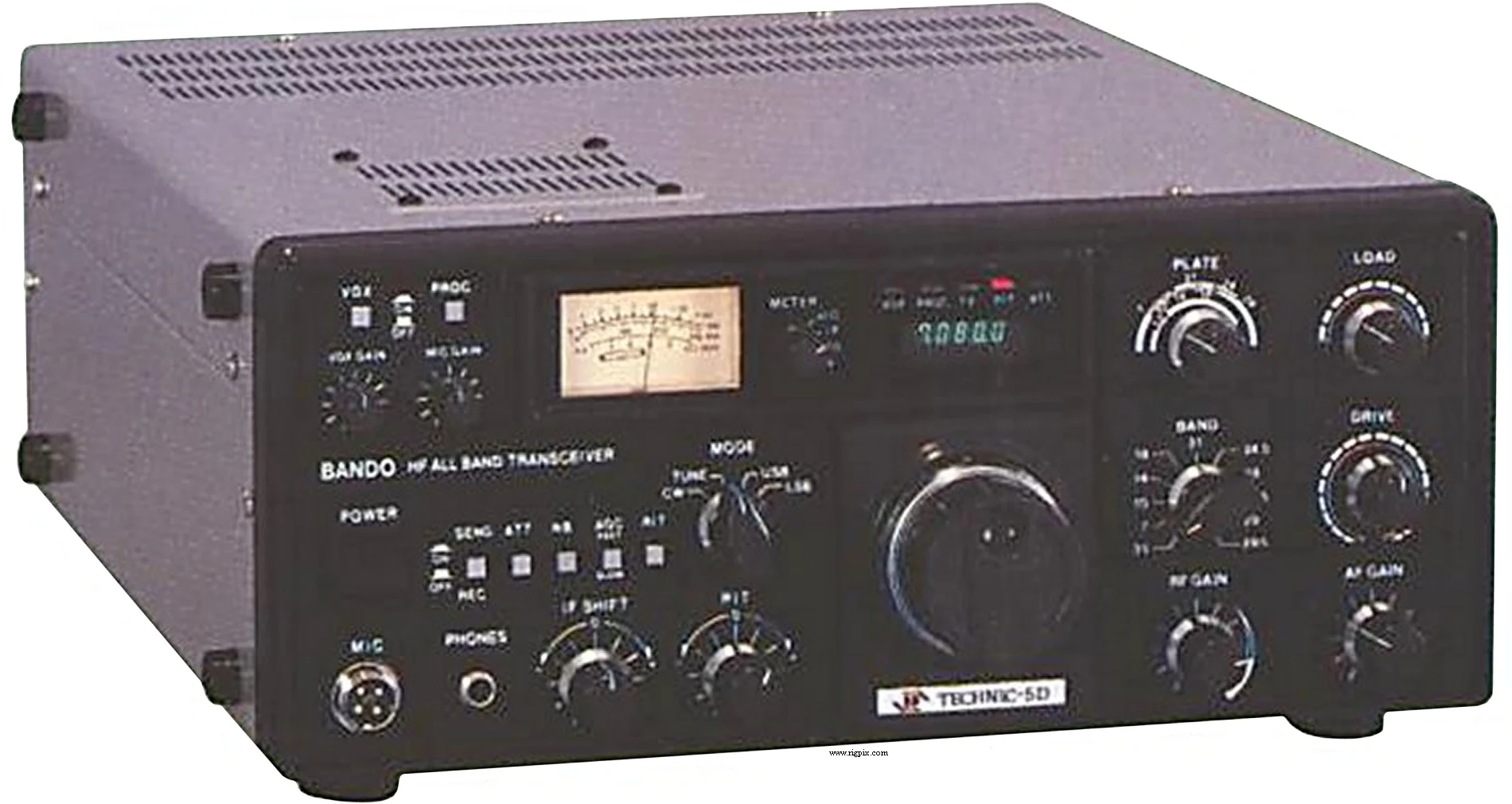

Technic-5D
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м + WARC 80 м: 3.5-3.55 MHz 40 м: 7.0-7.1 MHz 30 м: 10.1-10.15 MHz 20 м: 14.5-14.35 MHz 17 м: 18.068-18.168 MHz 15 м: 21.0-21.45 MHz 12 м: 24.89-24.99 MHz 10 м: 28.0-29.7 MHz |
| 80 м | 3.5-3.55 MHz |
| 40 м | 7.0-7.1 MHz |
| 30 м | 10.1-10.15 MHz |
| 20 м | 14.5-14.35 MHz |
| 17 м | 18.068-18.168 MHz |
| 15 м | 21.0-21.45 MHz |
| 12 м | 24.89-24.99 MHz |
| 10 м | 28.0-29.7 MHz |
| Шаг перестройки | Непрерывный |
| Устойчивость частоты | В пределах 300 Гц в течение первых 30 минут после прогрева в течение одной минуты В пределах 100 Гц за последующие 30 минут |
| Режимы работы | SSB / CW |
| Каналы / управление памятью | Нет |
| Репитер сдвиг / смещение | Нет |
| Источник питания | От сети: 110 / 220 В AC |
| Ток потребления / мощность | Приём: 30 Вт Передача: Макс. 280 Вт |
| Импеданс антенны / разъём | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 335*138*350 мм (13.19*5.43*13.78") |
| Вес | 13.5 Кг (29.76 фунта) |
| Прочие особенности | VOX. NB. Аттенюатор. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием |
|---|---|
| Чувствительность | 0.25 мкВ (10 дБ SNR) |
| Избирательность | SSB: 2.4 кГц (-6 дБ)4.4 кГц (-60 дБ) |
| Изоляция от изображения сигнала | >50 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 3 Вт при ?% искажений / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | SSB:100 Вт CW:100 Вт |
|---|
SSB
| CW | 100 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | 500 Ом / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Корея, 1987-19xx (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| - | - |
