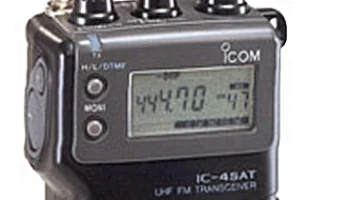

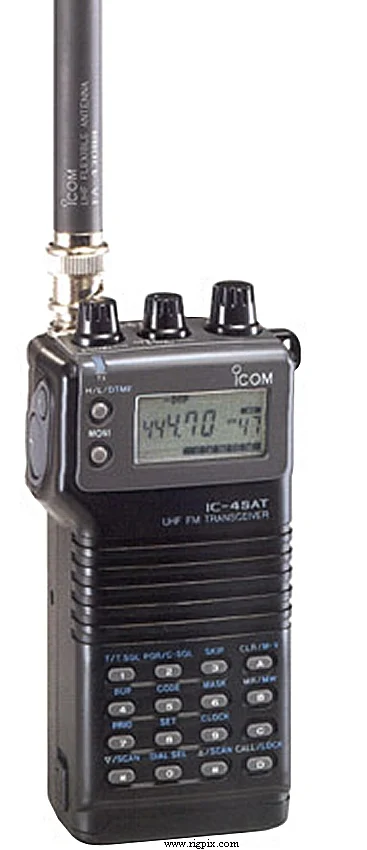

IC-4SAT
Источник:
ОБЩИЕ
| Тип | Любительский трансивер для диапазона UHF |
|---|---|
| Диапазон частот | США TX: 440-450 МГц RX: 440-450 МГц |
| Шаг перестройки | — |
| Стабильность частоты | Максимум? ppm |
| Режим работы | FM |
| Количество каналов / управление памятью | 48 регулярных 1 вызов Функция приоритета функция памяти с резервированием литиевой батареи |
| Смещение ретранслятора / сдвиг | Программируемый |
| Источник питания | 7.2-12 В постоянного тока (в зависимости от блока батарей)или 6-16 В постоянного тока внешний источник |
| Ток потребления / мощность | RX: 19-250 мATX: Максимум 1.6 А |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 49*103*33 мм (1.93*4.06*1.3"), с BP-82 |
| Вес | 280 г (9.88 унций) |
| Другие особенности | Клавиатура DTMF. Звуковой сигнал вызова ретранслятора частотой 1750 Гц. Часы и таймер. Опция CTCSS/PL. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 30.875 МГц 2-я ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.18 мкВ (12 дБ SINAD) |
| Чувствительность шумоподавителя | Менее 0.1 мкВ (Порог) |
| Коэффициент шума | — |
| Избирательность | 15 кГц (-6 дБ)30 кГц (-60 дБ) |
| Отношение изображения к несущей | — |
| Выходная мощность звукового сигнала / громкоговоритель | 200 мВт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | ВысокаяНизкая 3Низкая 2Низкая 1 70 см:5 Вт3.5 Вт1.5 Вт500 мВт |
|---|---|
| 70 см | 5 Вт |
| Модуляционная система | Переменная реактивная частотная модуляция |
| Максимальная амплитудная модуляция (установлено заводом-изготовителем) | Без AM |
| Максимальное отклонение частоты (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 КОм / ?-пин |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1989-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| UT-50 UT-51 | Устройство тонального шумоподавления (кодер/декодер CTCSS/PL) Кодер CTCSS/PL |
