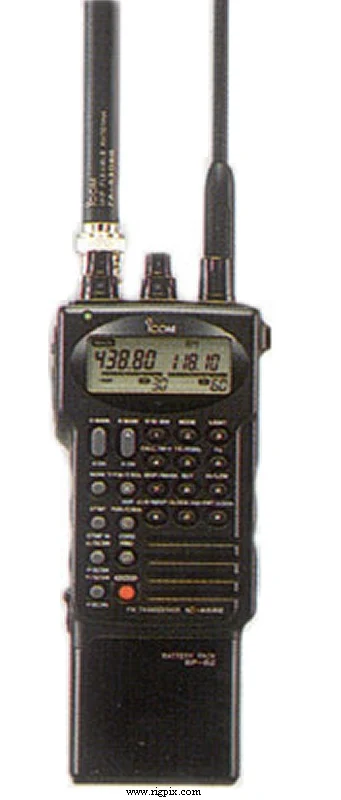

IC-4SRA
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона UHF и сканер |
|---|---|
| Диапазон частот | Передача: 440-450 МГцПриём (любительский диапазон): 400-470 МГцПриём (сканирование): 25-950 МГц |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 / 100 кГц1 МГц (и 10 МГц для сканера) |
| Стабильность частоты | ±5 ppm при 0-50°C (32-122°F) |
| Режим работы | Передача: FMПриём (любительский диапазон): FM / AM / WFMПриём (сканирование): AM / FM / WFM |
| Каналы / управление памятью | Любительский диапазон30 регулярных каналов2 канала сканирования1 канал вызова1 канал DTMFСканер60 регулярных каналов2 канала сканирования1 канал вызова1 канал DTMF |
| Ham band30 regular2 scan edge1 call1 DTMF | Scanner60 regular2 scan edge1 call1 DTMF |
| Смещение ретранслятора / сдвиг | ±?-? кГц (регулируемое) |
| Источник питания | 6-16 В постоянного тока |
| Ток потребления / мощность | Приём (любительский диапазон): 20-170 мАРеализация (сканирование): 20-200 мАРеализация двух диапазонов: 40-250 мАПередача: Макс. 1.6 А |
| Импеданс антенны / разъём | 50 Ом / BNC (любительский диапазон) и 3.5 мм? (сканер) |
| Габариты (Ш*В*Г) | 54*135*36 мм (2.13*5.32*1.42"), с BP-82 |
| Вес | 385 г (13.6 унций), с BP-82 |
| Другие особенности | Отдельный блок сканера. Часы и таймер. CTCSS/PL. Двойной приём и две антенны. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием (любительский диапазон)1-е промежуточное: 35.8 МГц2-е промежуточное: 455 кГцСупергетеродин с тройным преобразованием (сканер)1-е промежуточное: 266.7 МГц2-е промежуточное: 10.7 МГц3-е промежуточное: 455 кГц |
|---|---|
| Чувствительность | Любительский диапазон0.16 мкВ (SINAD 12 дБ)СканерАМ: 1.8 мкВ (SNR 10 дБ)FM: 0.56 мкВ (SINAD 12 дБ)WFM: 1.8 мкВ (SINAD 12 дБ) |
| Ham band0.16 uV (12 dB SINAD) | ScannerAM: 1.8 uV (10 dB SNR)FM: 0.56 uV (12 dB SINAD)WFM: 1.8 uV (12 dB SINAD) |
| Чувствительность блокировки шумов | Менее 0.18 мкВ (Порог) |
| Фактор шума | — |
| Избирательность | Любительский диапазон15 кГц (-6 дБ)30 кГц (-60 дБ)СканерАМ/FM: 15 кГц (-6 дБ)WFM: 150 кГц (-6 дБ) |
| Ham band15 KHz (-6 dB)30 KHz (-60 dB) | СканерАМ/FM: 15 KHz (-6 dB)WFM: 150 KHz (-6 dB) |
| Отражение изображения | — |
| Выходная мощность ЗЧ / громкоговоритель | 180 мВт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Высокий уровеньНизкий уровень 3Низкий уровень 2Низкий уровень 170 см: 1.5-5 Вт1.5-3.5 Вт1.5 Вт500 мВтПримечание: уровни выходной мощности Высокий и Низкий 3 зависят от блока питания/напряжения батареи |
|---|---|
| 70 см | 1.5-5 Вт |
| Система модуляции | — |
| Максимальная амплитудная модуляция (установлено заводом-изготовителем) | Без AM |
| Максимальное отклонение частоты (установлено заводом-изготовителем) | ±5 кГц |
| Спурты излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | ? Ом / ?-пин |
| Уровень сигнала на входе микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1991-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| Модификации | — |
| AD-20 BA-11 BC-72 BC-74A BC-74D BC-74E BC-74V BC-77A BC-77D BC-77E BC-77V BC-78D BC-78E BP-81 BP-82 BP-83 BP-84 BP-85 BP-90 CP-12 CP-13 FA-430BB HM-65 HM-70 LC-71 LC-72 LC-73 MB-20 OPC-254 OPC-288 | Зарядное устройство для аккумулятора Нижняя крышка Быстрый настольный зарядник Зарядное устройство для сетевой розетки Для BP-85 Зарядное устройство для сетевой розетки Для BP-85 Зарядное устройство для сетевой розетки Для BP-85 Зарядное устройство для сетевой розетки Для BP-85 Зарядное устройство для сетевой розетки Для BP-81/82/83/84 (и BP-90 с никель-кадмиевым аккумулятором) Зарядное устройство для сетевой розетки Для BP-81/82/83/84 (и BP-90 с никель-кадмиевым аккумулятором) Зарядное устройство для сетевой розетки Для BP-81/82/83/84 (и BP-90 с никель-кадмиевым аккумулятором) Зарядное устройство для сетевой розетки Для BP-81/82/83/84 (и BP-90 с никель-кадмиевым аккумулятором) Зарядное устройство для BP-81/82 Никель-кадмиевая аккумуляторная батарея. 7.2 В, 110 мАч Никель-кадмиевая аккумуляторная батарея. 7.2 В, 300 мАч Никель-кадмиевая аккумуляторная батарея. 7.2 В, 600 мАч Никель-кадмиевая аккумуляторная батарея. 7.2 В, 1100 мАч Никель-кадмиевая аккумуляторная батарея. 12 В, 340 мАч Зарядный кейс. 6*R6/AA щелочные батарейки или никель-кадмиевые аккумуляторы Разъем прикуривателя автомобиля с фильтром подавления помех Разъем прикуривателя автомобиля Компактный спикер-микрофон Спикер-микрофон Автомобильный чехол, используется с BA-11/BP-81 Автомобильный чехол, используется с BP-82/83/90 Автомобильный чехол, используется с BP-84/85 Крокодиловый зажим Подключение постоянного тока Кабель подключения постоянного тока с предохранителем, открытый конец |
