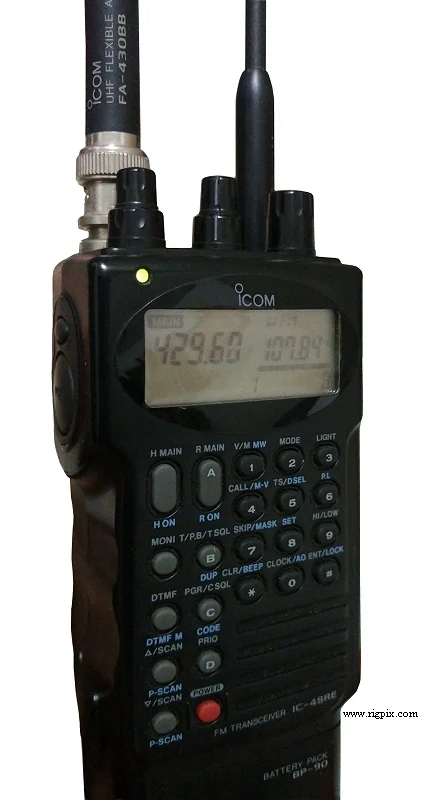

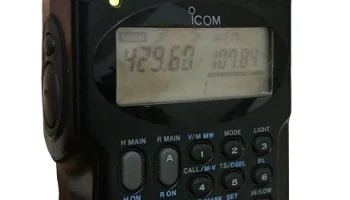

IC-4SRE
Источник:
ОБЩИЕ
| Тип | Радиолюбительский передатчик и сканер диапазона UHF |
|---|---|
| Диапазон частот | Передача: 430-440 МГцПриём (любительская полоса): 400-470 МГцПриём (сканирование): 25-950 МГц |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 / 100 кГц1 МГц (и 10 МГц для сканера) |
| Стабильность частоты | ±5 ppm при 0-50°C (32-122°F) |
| Режимы работы | Передача: FMПриём (любительская полоса): FMПриём (сканирование): AM/FM/WFM |
| Каналы / управление памятью | Любительская полоса30 регулярных каналов2 канала сканирования1 канал вызова1 канал DTMFСканирование60 регулярных каналов2 канала сканирования1 канал вызова |
| Любительская полоса30 регулярных каналов2 канала сканирования1 канал вызова1 канал DTMF | Сканирование60 регулярных каналов2 канала сканирования1 канал вызова |
| Смещение ретранслятора / сдвиг | ±?-? кГц(регулируемое) |
| Источник питания | 6-16 В постоянного тока |
| Ток потребления / мощность | Приём (любительская полоса): 20-170 мАРеализация (сканирование): 20-200 мАРеализация двух диапазонов: 40-250 мАТрансмиссия: Макс. 1.6 А |
| Импеданс антенны / разъём | 50 Ом / BNC (любительская полоса) и 3.5 мм (сканирование) |
| Габариты (Ш*В*Г) | 54*135*36 мм (2.13*5.32*1.42"), с BP-82 |
| Вес | 385 г (13.6 унций), с BP-82 |
| Другие особенности | Отдельный блок сканера. Часы и таймер. Импульс тона 1750 Гц.Двойной приём и две антенны. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием (любительская полоса)1-е промежуточное частота: 35.8 МГц2-е промежуточное частота: 455 кГцСупергетеродин с тройным преобразованием (сканирование)1-е промежуточное частота: 266.7 МГц2-е промежуточное частота: 10.7 МГц3-е промежуточное частота: 455 кГц |
|---|---|
| Чувствительность | Любительская полоса0.16 мкВ (SINAD 12 дБ)СканированиеАМ: 1.8 мкВ (SNR 10 дБ)FM: 0.56 мкВ (SINAD 12 дБ)WFM: 1.8 мкВ (SINAD 12 дБ) |
| Любительская полоса0.16 мкВ (SINAD 12 дБ) | СканированиеАМ: 1.8 мкВ (SNR 10 дБ)FM: 0.56 мкВ (SINAD 12 дБ)WFM: 1.8 мкВ (SINAD 12 дБ) |
| Чувствительность подавления шума | Менее 0.18 мкВ (Порог) |
| Фактор шума | — |
| Избирательность | Любительская полоса15 кГц (-6 дБ)30 кГц (-60 дБ)СканированиеАМ/FM: 15 кГц (-6 дБ)WFM: 150 кГц (-6 дБ) |
| Любительская полоса15 кГц (-6 дБ)30 кГц (-60 дБ) | СканированиеАМ/FM: 15 кГц (-6 дБ)WFM: 150 кГц (-6 дБ) |
| Отражение изображения | — |
| Выходная мощность звукового сигнала / громкоговоритель | 180 мВт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокий уровеньНизкий уровень 3Низкий уровень 2Низкий уровень 1Для диапазона 70 см: 1.5-5 Вт1.5-3.5 Вт1.5 Вт500 мВтПримечание: уровни выходной мощности Высокий и Низкий 3 зависят от блока батарей/напряжения батареи |
|---|---|
| 70 см | 1.5-5 Вт |
| Система модуляции | — |
| Максимальная амплитудная модуляция (установлено заводом-изготовителем) | Без AM |
| Максимальное отклонение частоты FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | ? Ом / ?-контактный разъём |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1991-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| Модификации | — |
| AD-20 BA-11 BC-72 BC-74A BC-74D BC-74E BC-74V BC-77A BC-77D BC-77E BC-77V BC-78D BC-78E BP-81 BP-82 BP-83 BP-84 BP-85 BP-90 CP-12 CP-13 FA-430BB HM-65 HM-70 LC-71 LC-72 LC-73 MB-20 OPC-254 OPC-288 UT-63 | Зарядное устройство для аккумулятора Нижняя крышка Быстрый настольный зарядник Зарядное устройство для сетевого питания Для BP-85Зарядное устройство для сетевого питания Для BP-85Зарядное устройство для сетевого питания Для BP-85Зарядное устройство для сетевого питания Для BP-85Зарядное устройство для сетевого питания Для BP-81/82/83/84 (и BP-90 с никель-кадмиевым аккумулятором)Зарядное устройство для сетевого питания Для BP-81/82/83/84 (и BP-90 с никель-кадмиевым аккумулятором)Зарядное устройство для сетевого питания Для BP-81/82/83/84 (и BP-90 с никель-кадмиевым аккумулятором)Зарядное устройство для сетевого питания Для BP-81/82/83/84 (и BP-90 с никель-кадмиевым аккумулятором)Зарядное устройство для сетевого питания Для BP-81/82Никель-кадмиевая аккумуляторная батареяBP-81/82 7.2 В, 110 мАчBP-82/83/90 7.2 В, 300 мАчBP-83/84 7.2 В, 600 мАчBP-84/85 7.2 В, 1100 мАчBP-90 12 В, 340 мАчКорпус батареиBP-81/82Кронштейн для прикуривателя с фильтром для снижения помехКабель прикуривателяАнтенна для диапазона 70 смКомпактный громкоговоритель-микрофонГромкоговоритель-микрофонАвтомобильный кейс для BA-11/BP-81Автомобильный кейс для BP-82/83/90Автомобильный кейс для BP-84/85Крокодиловый зажимКабель постоянного тока с предохранителем на концеКабельный соединитель постоянного токаCTCSS/PL тональный селектор подавления шумов |
