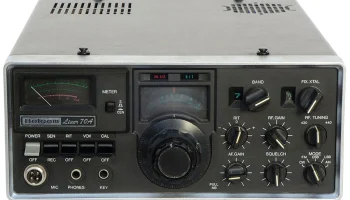

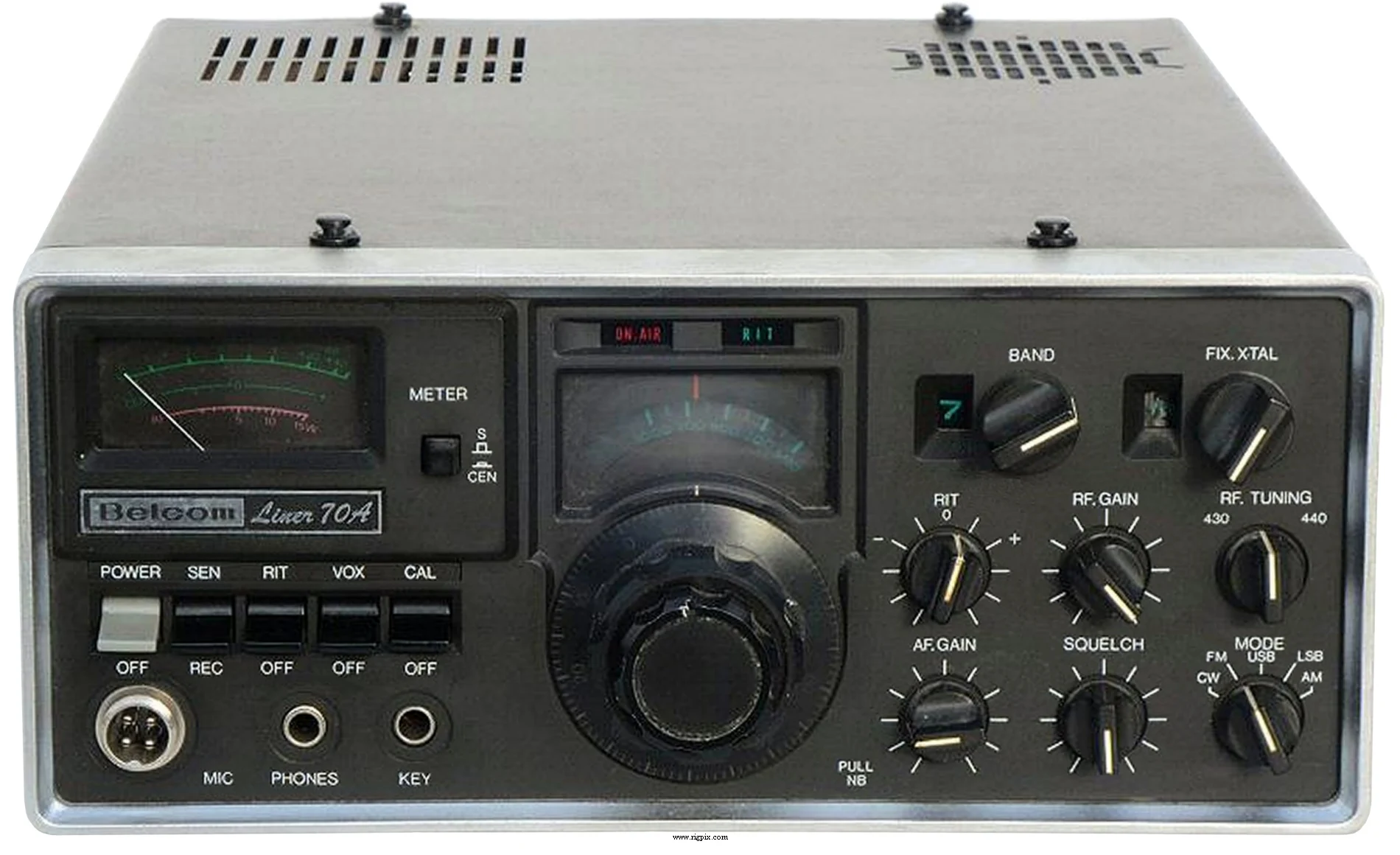

Liner 70A
Источник:
ОБЩИЕ
| Тип | Любительский передатчик УВЧ |
|---|---|
| Диапазон частот | TX: 430-440 МГц RX: 430-440 МГц |
| Настройка частоты | Непрерывная, аналоговая |
| Стабильность частоты | ±4 кГц после включения, 200 Гц через 60 минут |
| Режимы работы | АМ / FM / SSB / CW |
| Каналы / управление памятью | 10 регулярных управляемых кварцем каналов |
| Репитерный сдвиг / смещение | Нет |
| Источник питания | От сети: 95-110 В переменного тока или 13.8 В постоянного ±10% |
| Ток потребления / мощность | RX:? мА TX: Менее 5 А при 13.8 В постоянного тока (100 ВА при сетевом питании) |
| Импеданс антенны / разъём | 50 Ом / N-гнездо |
| Габариты (Ш*В*Г) | 280*110*355 мм (11.02*4.33*13.98") |
| Вес | 11.5 Кг (25.35 фунтов) |
| Другие особенности | VOX. NB. РИТ. 100 КГц калибратор XTAL. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием (АМ/ССБ/СВ) 1-е ПЧ: 47 МГц 2-е ПЧ: 10.7 МГц Супергетеродин с тройным преобразованием (FM) 1-е ПЧ: 47 МГц 2-е ПЧ: 10.7 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ: 6 дБм (10 дБ S+N/N) FM: 3 дБм (20 дБQS) СSB/CW: 0 дБм (10 дБ S+N/N) |
| Избирательность | АМ/ССБ/CW: 2.4 кГц (-6 дБ), 4.8 кГц (-60 дБ) FM: 15 кГц (-6 дБ), 30 кГц (-60 дБ) |
| Изоляция от изображения | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при ?%-й искажённости / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность AM:4 Вт FM:10 Вт SSB (ППМ):10 Вт CW:10 Вт |
|---|---|
| АМ | 4 Вт |
| FM | 10 Вт |
ССБ (ППМ)
| CW | 10 Вт |
|---|---|
| Модуляционная система | АМ: Низкочастотная модуляция FM: Переменная реактивная частота модуляции SSB: Балансная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -? дБ |
| Импеданс микрофона / разъём | 2 КОм / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 197x-197x (Выпущено из производства) |
|---|---|
| Дополнительная информация | — |
| — | — |
