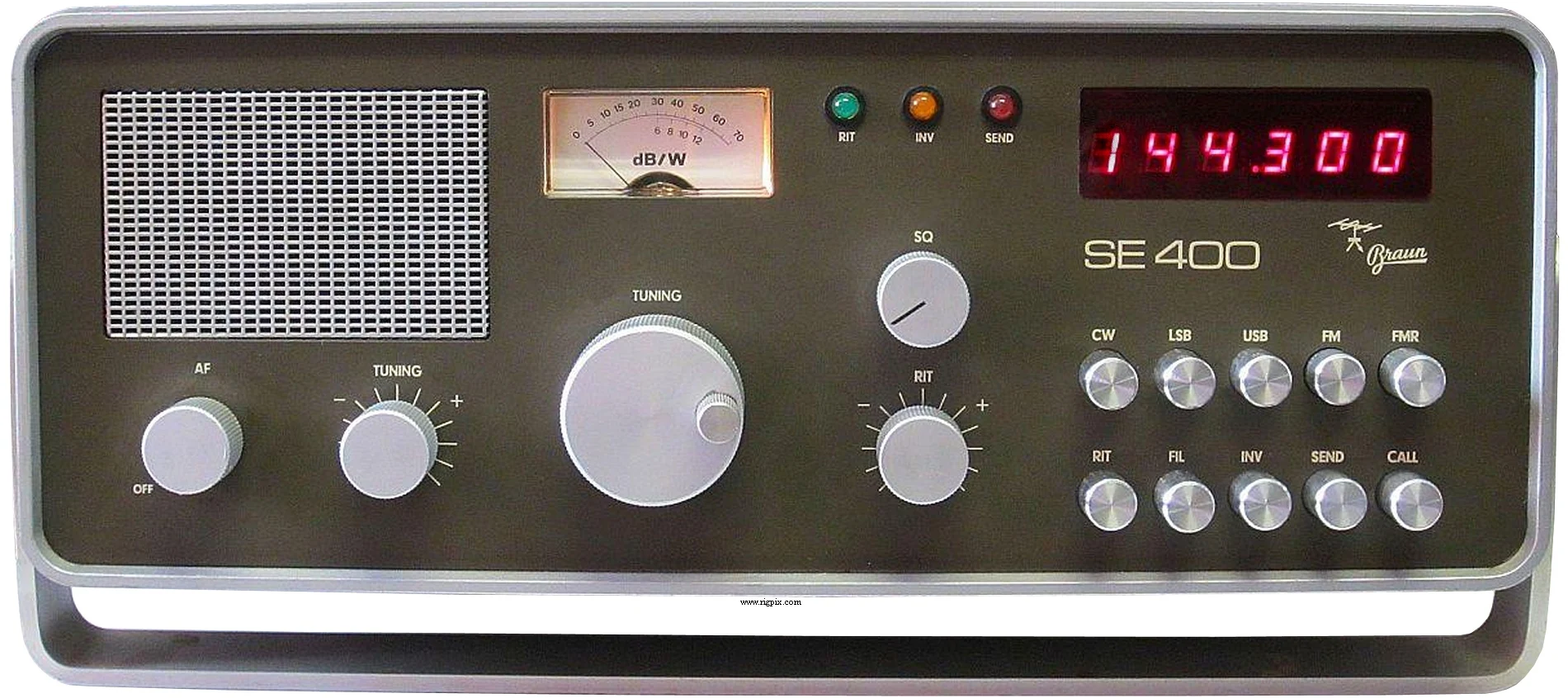

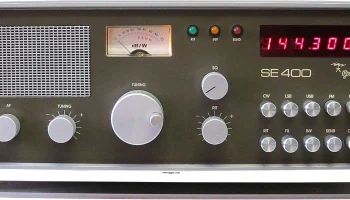

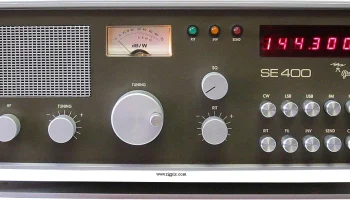

SE-400 dig
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазона VHF |
|---|---|
| Диапазон частот | TX: 144-146 МГц RX: 144-146 МГц (может перестраиваться от ~142.350 до 147.350 МГц, но характеристики не гарантированы производителем) |
| Настройка частоты | Непрерывная |
| Стабильность частоты | Максимум ±100 Гц за 30 минут |
| Режимы работы | FM / SSB / CW |
| Каналы / управление памятью | Нет |
| Смещение ретранслятора / сдвиг | -600 кГц |
| Источник питания | От сети: 220 В переменного токаили 13.8 В постоянного тока |
| Ток потребления / мощность | При приёме: максимум 1.4 А при 13.8 В постоянного тока. Максимум 25 ВА при 220 В переменного тока При передаче: максимум 2.9 А при 13.8 В постоянного тока. Максимум 50 ВА при 220 В переменного тока |
| Импеданс антенны / разъём | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 307*117*260 мм (12.1*4.6*10.2") |
| Вес | 7.3 Кг (16.1 фунта) |
| Прочие особенности | Тональный вызов 1750 Гц. Высокочастотный фильтр подавления тона. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с промежуточной частотой 10.7 МГц |
|---|---|
| Чувствительность | FM: 0.15 мкВ (соотношение сигнал/шум 10 дБ) SSB: 0.06 мкВ (соотношение сигнал/шум 10 дБ) |
| Чувствительность шумоподавителя | — |
| Фактор шума | 2.5 дБ (1.8 кТо) |
| Избирательность | FM: 15 кГц (-6 дБ) SSB/CW: 2.4 кГц (-6 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при ?%-ном искажении / 4 Ом |
| Разъём внешнего громкоговорителя | 2-контактный DIN, импеданс 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | FM:10 Вт SSB (PEP):10 Вт CW:10 Вт |
|---|---|
| FM | 10 Вт |
SSB (PEP)
| CW | 10 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение частоты модуляции (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -75 дБ |
| Импеданс микрофона / разъём | 200-1000 Ом или высокоомный / 5-контактный DIN (180°) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Западная Германия, 1975-197x (производство прекращено) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1975 году: SEK 4880:- Новая цена в Западной Германии в 1975 году: DM 2498.00 |
| ? LT-470 | CW-фильтр (звук) 70 см трансвертер |
