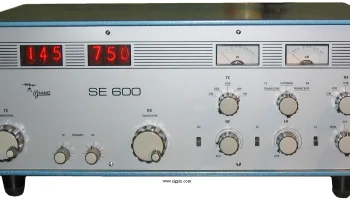

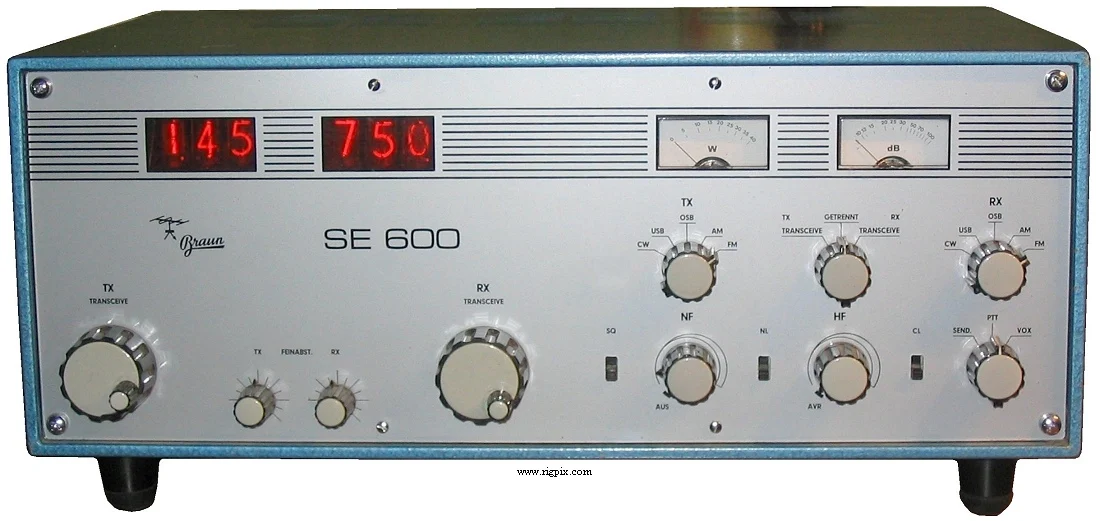

SE-600 dig
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазона VHF |
|---|---|
| Диапазон частот | TX: 144-146 MHz RX: 144-146 MHz |
| Настройка частоты | Непрерывная |
| Стабильность частоты | ±? ppm |
| Режимы работы | АМ / FM / SSB / CW |
| Каналы / управление памятью | Нет |
| Репитерный сдвиг / смещение | Нет выделенного. Используйте вместо этого раздельные RX/TX VFO |
| Источник питания | От сети: 220 В переменного токаили 12 В постоянного тока |
| Ток потребления / мощность | RX: Макс. 2.8 А при 12 В DC — Макс. 27 ВА при сетевом источникеTX: Макс. 7.9 А при 12 В DC — Макс. 75 ВА при сетевом источнике |
| Импеданс антенны / разъём | 50-60 Ом / SO-239 |
| Габариты (Ш*В*Г) | 420*160*260 мм (16.54*6.3*10.24") |
| Вес | 15.2 Кг (34 фунта) |
| Прочие особенности | Индикатор на основе Никсиевой трубки. Функция VOX. Звуковой сигнал вызова тона 1750 Гц (регулируется от 1400 до 2000 Гц) |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с промежуточной частотой: 10.7 МГц |
|---|---|
| Чувствительность | АМ: 0.17 мкВ (соотношение сигнал/шум 10 дБ) FM: 0.23 мкВ (соотношение сигнал/шум 10 дБ) SSB/CW: 0.11 мкВ (соотношение сигнал/шум 10 дБ) |
| Чувствительность шумоподавителя | — |
| Избирательность | АМ: 6 кГц (-3 дБ), 12 кГц (-60 дБ) FM: 15 кГц (-3 дБ), 30 кГц (-60 дБ) SSB/CW: 2.4 кГц (-3 дБ), 4.4 кГц (-60 дБ) |
| Изоляция изображения | — |
| Выходная мощность звукового сигнала / громкоговоритель | 1 Вт при ?%-ном искажении /? Ом |
| Разъём внешнего громкоговорителя | 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | АМ:12 Вт FM:12 Вт SSB (ППЭ):40 Вт CW:12 Вт |
|---|---|
| АМ | 12 Вт |
| FM | 12 Вт |
SSB (ППЭ)
| CW | 12 Вт |
|---|---|
| Модуляционная система | — |
| Максимальная девиация FM (установлено заводом-изготовителем) | ±5 кГц |
| Спурты излучения | Лучше чем -80 дБ |
| Импеданс микрофона / разъём | 200-1000 Ом или Hi-Z / 5-контактный DIN (180°) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Западная Германия, 1973-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1974 году: SEK 9744:- Новая цена, август 1974 года в Великобритании: £780.00 |
| 07-3610 | Активный фильтр CW |
