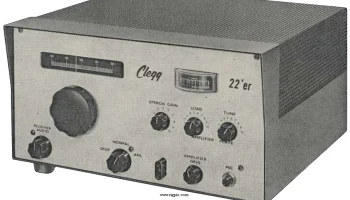

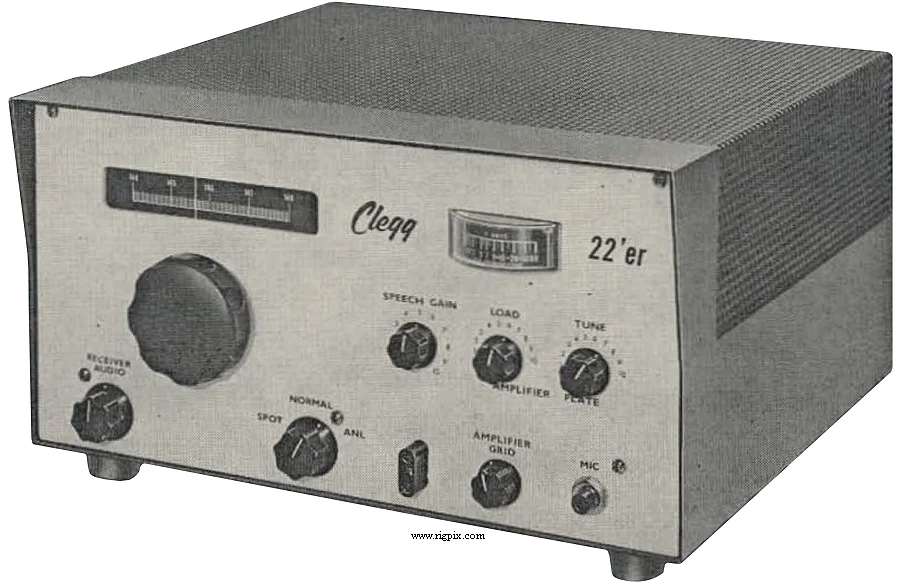

22'er
Источник:
ОБЩИЕ
| Тип | Любительский трансивер VHF |
|---|---|
| Диапазон частот | TX: 143.8-148.2 MHz RX: 143.8-148.2 MHz |
| Настройка | Непрерывная |
| Стабильность частоты | ±? ppm |
| Режимы работы | АМ |
| Каналы / управление памятью | — |
| Репитер сдвиг / смещение | Нет |
| Источник питания | От сети: 115 В переменного токаили 12 В постоянного тока |
| Ток потребления / мощность | RX:? мА @ 12 В DC; TX: Макс.? А @ 12 В DC |
| Импеданс антенны / разъём | 50-75 Ом / ? |
| Габариты (Ш*В*Г) | ? мм (?") |
| Вес | ? Кг (? фунт) |
| Другие особенности | Кристалл для TX (опция VFO). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ:? МГц 2-е ПЧ:? МГц 3-е ПЧ:? кГц |
|---|---|
| Чувствительность | 0.2 мкВ (10 дБ S+N/N) |
| Избирательность | 10 кГц (-6 дБ); 16 кГц (-50 дБ) |
| Изоляция от изображения сигнала | 50 дБ |
| Выходная мощность звукового канала / громкоговоритель | 3 Вт при ?%-й искажённости /? Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность 2 м: ~11 Вт (~18 Вт входной мощности) |
|---|---|
| 2 м | ~11 Вт (~18 Вт входной мощности) |
| Система модуляции | Высокоуровневая модуляция сетки и анода |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -? дБ |
| Импеданс микрофона / разъём | ? Ом / ?-контактный |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | США, 1964-196x (вышедший из производства) |
|---|---|
| Дополнительная информация | 12 ламп. Нувистор RF этап. Новая цена в США, июнь 1964 года: $239.50 |
| - | - |
