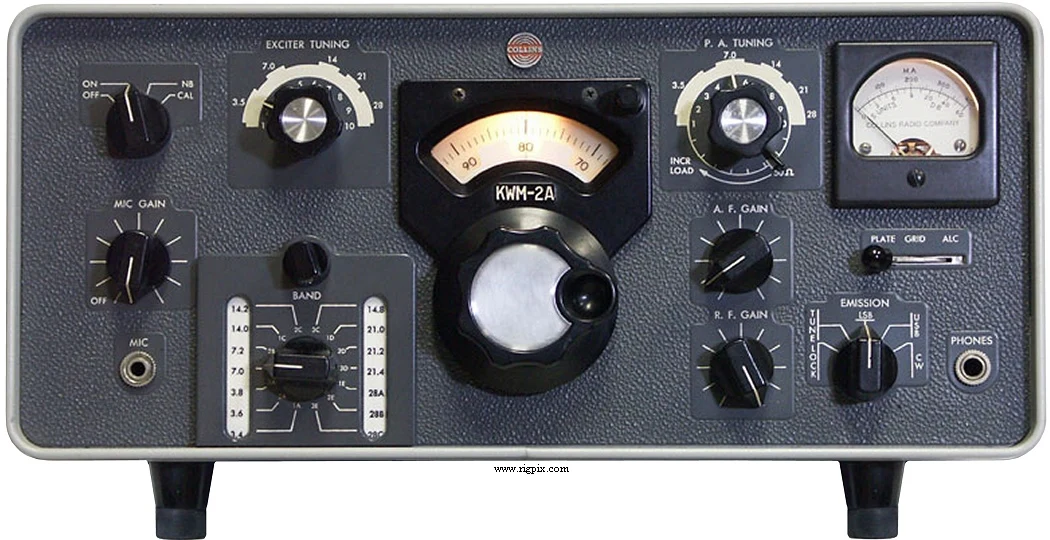

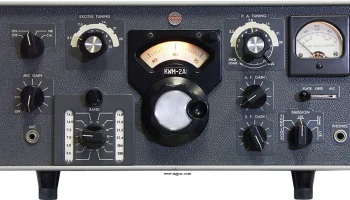

KWM-2A
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м в двух сегментах по четырнадцать 200 КГц каждый |
| Настройка частоты | Непрерывная |
| Стабильность частоты | ±? ppm |
| Режимы работы | SSB / CW |
| Каналы / управление памятью | Нет |
| Репитерный сдвиг / смещение | Нет |
| Источник питания | Внешний блок питания |
| Ток потребления / мощность | Приём: 235 Вт Передача: 475 Вт |
| Импеданс антенны / разъём | 50 Ом номинально (25-100 Ом) / Два телефонных разъёма (RCA) |
| Габариты (Ш*В*Г) | 375*197*356 мм (14.75*7.75*14") |
| Вес | 8.35 кг (18.4 фунта) |
| Другие особенности | Калибратор частоты 100 кГц. Вокс. Эта версия имеет возможность MARS благодаря дополнительной плате для 14 кристаллов вне любительских диапазонов. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 2.955-3.155 МГц 2-я ПЧ: 455 КГц |
|---|---|
| Чувствительность | 0.5 мкВ (соотношение сигнал/шум 10 дБ) |
| Избирательность | 2.1 КГц (-6 дБ)4.2 КГц (-60 дБ) |
| Изоляция от зеркального канала | 50 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 1 Вт при ?% искажений / 4 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | Максимальная мощность SSB (PEP): ~100 Вт (входная мощность 175 Вт) CW: ~100 Вт (входная мощность 160 Вт постоянного тока) |
|---|
SSB (PEP)
| CW | ~100 Вт (входная мощность 160 Вт постоянного тока) |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | Высокоомный / ?-контактный |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | США, 1959-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| 136B-2 302C-3 312B-3 312B-4 312B-5 351D-2 351E-4 399C-1 440E-1 516E-2 516F-1 516F-2 MP-1 | Заглушитель шума Измеритель мощности направленного действия Громкоговоритель Управление станцией Внешнее управление частотой ВЧ крепление Установка крепления Внешнее управление частотой Подключение мобильного оборудования Кабель питания мобильной станции Источник питания мобильной станции. 24-28 В постоянного тока Источник питания переменного тока Источник питания мобильной станции. 12-14 В постоянного тока |
