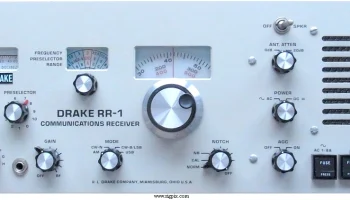

RR-1
Источник:
ОБЩИЕ
| Тип | HF-приёмник |
|---|---|
| Диапазон частот | 0.15-26 МГц в нескольких диапазонах) 0.15-0.535 МГц 1.5-4 МГц 4-4.5 МГц 6-6.5 МГц 8-9 МГц 12-13.5 МГц 16-17.5 МГц 22-23 МГц 25-26 МГц Четыре дополнительных диапазона по 500 кГц с опциональными кварцами |
| Шаг перестройки | Непрерывный |
| Стабильность частоты | Менее 100 Гц за любой период длительностью 8 часов после прогрева в течение 1 часа при температуре окружающей среды 25°C (77°F) |
| Режимы работы | АМ / SSB / CW (опция RTTY) |
| Каналы / управление памятью | Нет |
| Источник питания | От сети: 120 / 230 В переменного тока или 24 В постоянного тока |
| Ток потребления / мощность | Менее 18 Вт при питании от сетиМенее 250 мА при питании от 24 В постоянного тока |

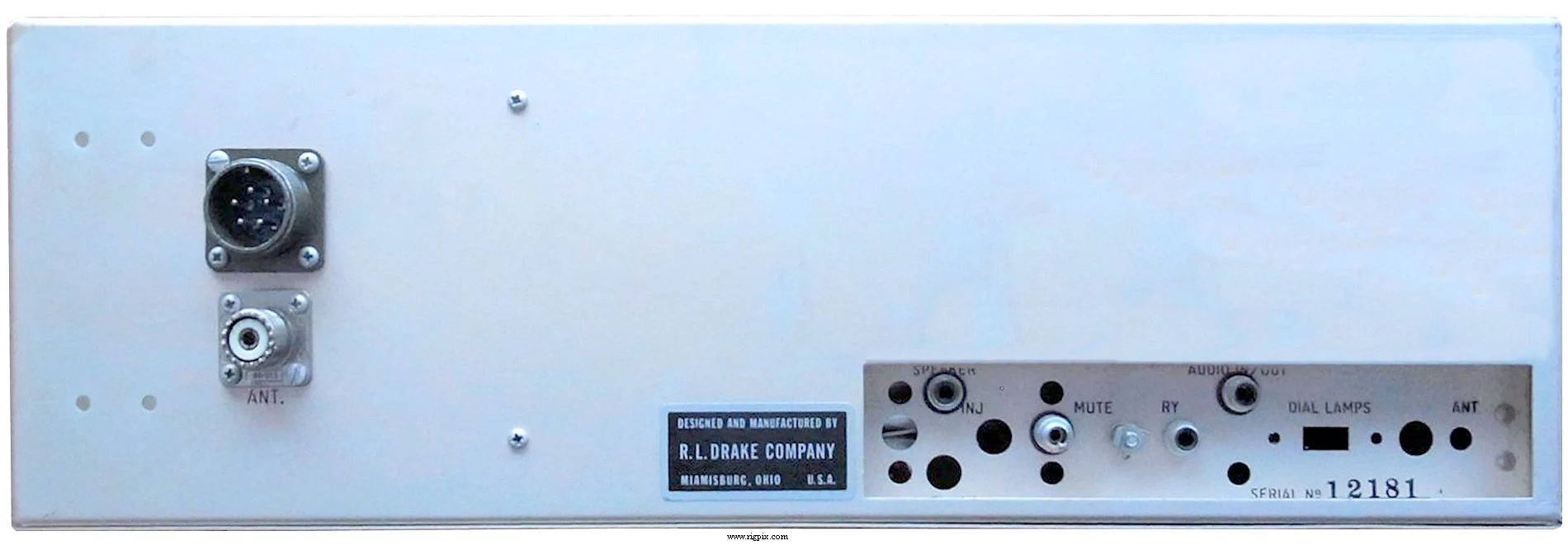

| Импеданс антенны / разъём | Ниже 4 МГц = Высокое импедансное сопротивление /? Выше 4 МГц = 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 482*178*279 мм (18.98*7.01*10.98") |
| Вес | 6.4 Кг (14.11 фунта), с монтажом в стойку |
| Другие особенности | Калибратор частоты 100 кГц. Аттенюатор 20 дБ. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е промежуточное: 5.645 МГц 2-е промежуточное: 50 кГц |
|---|---|
| Чувствительность | АМ (20 дБ SINAD) 0.350-0.535 МГц: 10 мкВ (10 дБ SINAD) 1.5-4 МГц: 25 мкВ 4-26 МГц: 5 мкВ SSB (20 дБ SINAD) 0.350-0.535 МГц: 2.5 мкВ (10 дБ SINAD) 1.5-4 МГц: 5 мкВ 4-26 МГц: 1 мкВ |
| Избирательность | АМ: 4.8 кГц (-6 дБ), 10 кГц (-60 дБ) USВ: 2.4 кГц (-6 дБ), 7.2 кГц (-60 дБ) LSB/CW широкий: 2.4 кГц (-6 дБ), 7.2 кГц (-60 дБ) CW узкий: 400 Гц (-6 дБ), 2.7 кГц (-60 дБ) |
| Изоляция от зеркального канала | Ниже 15 МГц: -60 дБВыше 15 МГц: -50 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 3 Вт при ?%-й искажённости / 4 Ом |
| Разъём для внешнего громкоговорителя | — |
ПРОЧЕЕ
| Произведено | США, 1971-1977 гг. (Выпуск прекращён) |
|---|---|
| Дополнительная информация | — |
| 5-NB RY-4?? ? | Адаптер шумоподавителя RTTY Настольный шкаф Монтажный шкаф Усилитель линии Аксессуары кристаллы |
