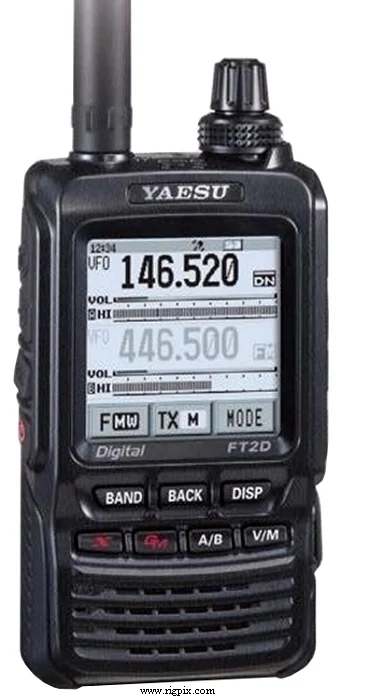

FT-2DR
Источник:
ОБЩИЕ
| Тип | Амплитудный трансивер для любительской службы VHF/UHF |
|---|---|
| Диапазон частот | США TX: 144-148 / 430-450 МГц RX: 0.52-999 МГц (блокировка сотовой связи) |
| Шаг перестройки | 5 / 6.25 / 8.33 / 9 / 10 / 12.5 / 15 / 20 / 25 / 50 / 100 кГц |
| Стабильность частоты | ±2.5 ppm @ от -20 до +60°C (-4 до +140°F) |
| Режимы работы | TX: FM / NFM / DV (C4FM FDMA, 9.6 Кбит/с) RX: AM / FM / NFM / WFM / DV (C4FM FDMA, 9.6 Кбит/с) |
| Количество каналов / управление памятью | 900 регулярных каналов; 50 пар PMS; 99 режимов быстрого поиска; 146 предустановленных каналов, включая радиовещательные и морские каналы VHF Альфа-метка; энергонезависимая память EEPROM |
| Смещение / сдвиг репитера / смещение | 2 м: ±600 кГц (по умолчанию, программируется); 70 см: ±5 МГц (по умолчанию, программируется) |
| Источник питания | 7.2-7.4 В постоянного тока (батарейные блоки) или внешний источник питания 4-14 В постоянного тока |
| Ток потребления / мощность | RX: 50-180 мА (+20 мА при включенном GPS и цифровом режиме)TX: максимум 1.8 А |
| Импеданс антенны / разъём | 50 Ом / SMA |
| Габариты (Ш*В*Г) | 62*110*32 мм (2.44*4.33*1.26”), со съёмным блоком питания SBR-14LI и без антенны |
| Вес | 310 г (10.9 унций), со съёмным блоком питания SBR-14LI и антенной |
| Другие особенности | Встроенный GPS. Устойчивость к брызгам воды по стандарту IPX5. Вибрационный сигнал оповещения. Внутренняя антенна типа AM бар. Функция GSM (GSM Group Short Message, 80 символов). Слота для карты памяти microSD. Функция снимка изображения / передача изображений с дополнительным микрофоном-камерой. Цифровой ARTS. Порт USB. APRS 1200/9600 бод. Дисплей размером 1.7 дюйма. Импульс тона 1750 Гц. Автоматический выбор режима (AMS). Двухчастотный приём (V/V, V/U, U/U) |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Прямое преобразование (AM-BC/WFM) Супергетеродин с двойным преобразованием (AM/FM/NFM) 1-е промежуточное: 47.25 МГц (Band A), 46.35 МГц (Band B)2-е промежуточное: 450 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR): 0.5-30 МГц: 3 мкВ 108-137 МГц: 1.5 мкВ NFM (12 дБ SINAD): 30-54 МГц: 0.35 мкВ 54-88 МГц: 1 мкВ 137-140 МГц: 0.2 мкВ 140-150 МГц: 0.16 мкВ 150-174 МГц: 0.2 мкВ 174-222 МГц: 1 мкВ 300-350 МГц: 0.5 мкВ 350-400 МГц: 0.2 мкВ 400-470 МГц: 0.18 мкВ 470-540 МГц: 1.5 мкВ 540-800 МГц: 3 мкВ 800-999 МГц: 1.5 мкВ WFM (12 дБ SINAD): 76-108 МГц: 1.5 мкВ |
| Избирательность | АМ/FM: 12 кГц (-6 дБ)35 кГц (-60 дБ) |
| Отражение изображения | — |
| Выходная мощность звукового сигнала / громкоговоритель | 700 мВт при искажении 10%; сопротивление нагрузки 8 Ом |
| Разъём внешнего громкоговорителя | 300 мВт при сопротивлении нагрузки 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Высокий уровень: 5 Вт; Средний уровень: 2.5 Вт; Низкий уровень: 0.8-1 Вт; Минимальный уровень: 100 мВт 2 м: 5 Вт; 70 см: 5 Вт |
|---|---|
| 2 м | 5 Вт |
| 70 см | 5 Вт |
| Модуляционная система | FM: Переменная реактивностьFusion: 4FSK/C4FM |
| Максимальное отклонение FM-модуляции (заводская установка) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спонтанные излучения | Лучше чем -60 дБ (выходная мощность передатчика High/L3) Лучше чем -50 дБ (выходная мощность передатчика Low/L2/Low/L1) |
| Импеданс микрофона / разъём | ? Ом / ?-контактный разъём |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2015-201x (не производится) |
|---|---|
| Дополнительная информация | — |
| Опции/аксессуары | CD-41 CN-3 CT-44 CT-168 CT-169 CT-170 CT-176 E-DC-6 FBA-39 FNB-101LI MH-34B4B MH-85A11U PA-44B PA-44C PA-44U PA-48B PA-48C PA-48U SBR-14LI SCU-19 SDD-13 SHB-13 SHC-24 SSM-57A SSM-63A Быстрозарядное устройство Переходник BNC-to-SMA Микрофонный адаптер Кабель для клонирования Кабель подключения ПК Кабельный интерфейс Данные кабель Кабельный интерфейс DC Кабельный интерфейс с фильтром помех Ремень для ношения на поясе Мягкая сумка Звуковой микрофон с наушником Голосовой набор гарнитура AC адаптер (120 В переменного тока) для CD-41. 12 В постоянного тока, 2 А AC адаптер (100-240 В переменного тока) для CD-41. 12 В постоянного тока, 2 А AC адаптер (220-240 В переменного тока, Великобритания) для CD-41. 12 В постоянного тока, 2 А Стандартный зарядный прибор (120 В переменного тока). 12 В постоянного тока, 500 мА Стандартный зарядный прибор (100-240 В переменного тока). 12 В постоянного тока, 500 мА Стандартный зарядный прибор (220-240 В переменного тока, Великобритания). 12 В постоянного тока, 500 мА Литий-ионный аккумулятор. 7.2 В, 2200 мАч Кабельный интерфейс ПК Кабельный интерфейс DC с фильтром помех Сумка для переноски Гарнитура с микрофоном Голосовой набор гарнитура |
