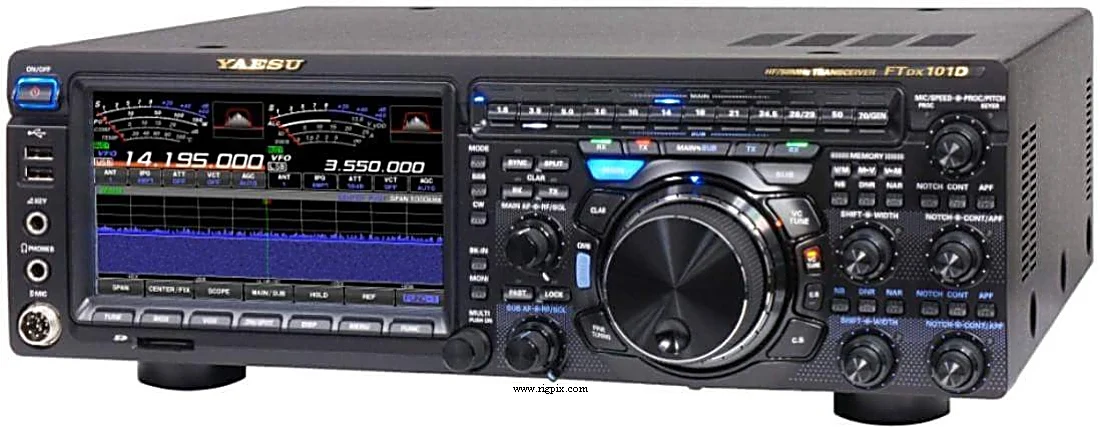

FTDX-101D
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC и 60 м / 6 м RX: 0.03-75 МГц(Европейская версия также оснащена 4 м/70 МГц) |
| Шаг перестройки | 1 / 5 / 10 Гц (SSB/CW)10 / 100 Гц (AM/FM) |
| Стабильность частоты | ±0.1 ppm @ -10 до +60°C (14 до 140°F), после 1 минуты прогрева |
| Режимы работы | АМ / FM / SSB / CW / RTTY / PSK |
| Каналы / управление памятью | 99 регулярных (могут быть организованы в 6 групп по 20 памяти в каждой) 9 пар PMS |
| Смещение / сдвиг репитера / смещение | ±0-1 МГц в шагах по 10 кГц (10 м)±0-4 МГц в шагах по 10 кГц (6 м) |
| Источник питания | 13.8 В постоянного тока |
| Максимальный ток потребления / мощность | RX: Макс. 4 А TX: Макс. 23 А |

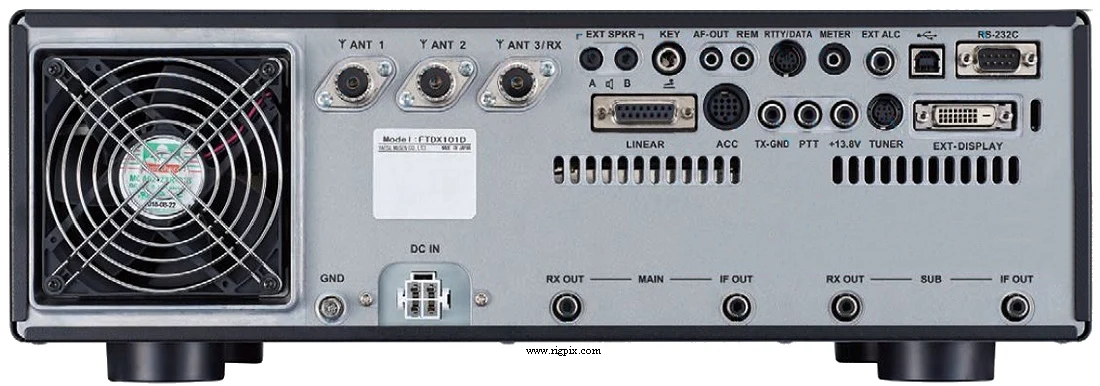

| Импеданс антенны / разъем | 50 Ом (АТУ выключено)/ Три разъема SO-239HF: 16.7-150 Ом (АТУ включено)6 м: 25-100 Ом (АТУ включено) |
| Габариты (Ш*В*Г) | 420*130*355 мм (16.6*5.1*12.7") |
| Вес | 12 кг (26.5 фунта) |
| Другие особенности | CTCSS/PL. Запоминание голоса. Диммер. Кодирование / декодирование RTTY и PSK. Слоты для карт SD/SDHC. Часы. 7-дюймовый полноцветный сенсорный TFT-дисплей. Двойной приёмник. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 9.005 МГц (основное) — 8.9 МГц (подв.) 2-е ПЧ: 24 КГц (основное/подв.) |
|---|---|
| Чувствительность | АМ (10 дБ S+N//N. ШИРИНА=6 КГц) 0.5-1.8 МГц: 6.3 мкВ 1.8-30 МГц: 2 мкВ (Амп2 включён) 50-54 МГц: 1 мкВ (Амп2 включён) 70-70.5 МГц: 2 мкВ (Амп2 включён), только Европа FM (12 дБ SINAD. ШИРИНА=12 КГц. Амп2 включён) 28-30 МГц: 0.25 мкВ 50-54 МГц: 0.2 мкВ 70-70.5 МГц: 0.25 мкВ, только Европа SSB/CW (10 дБ S/N. ШИРИНА=2.4 КГц. Амп2 включён) 1.8-30 МГц: 0.16 мкВ 50-54 МГц: 0.125 мкВ 70-70.5 МГц: 0.16 мкВ, только Европа |
| Избирательность | АМ (ШИРИНА=6 КГц. Ширина=Центр) 6 КГц (-3 дБ)15 КГц (-60 дБ) FM (ШИРИНА=12 КГц. Ширина=Центр) 12 КГц (-6 дБ)25 КГц (-60 дБ) SSB (ШИРИНА=2.4 КГц. Ширина=Центр) 2.4 КГц (-3 дБ)3.6 КГц (-60 дБ) CW (ШИРИНА=500 Гц) 500 Гц (-3 дБ)750 Гц (-60 дБ) |
| Отражение изображения | HF: 70 дБ6 м: 60 дБ |
| Выходная мощность AF / громкоговоритель | 2.5 Вт при искажении 10% / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | HF6 м4 м АМ:25 Вт25 Вт25 Вт FM:100 Вт100 Вт100 Вт SSB (PEP):100 Вт100 Вт100 Вт CW:100 Вт100 Вт100 Вт RTTY/PSK:100 Вт100 Вт100 Вт |
|---|---|
| АМ | 25 Вт |
| FM | 100 Вт |
SSB (PEP)
| CW | 100 Вт |
|---|
RTTY/PSK
| Модуляционная система | АМ: Низкоуровневая, ранняя стадия FM: Переменная реактивность SSB: Балансированный |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 КГцNFM: ±2.5 КГц |
| Спурты излучения | HF: Лучше чем -50 дБ6 м: Лучше чем -63 дБ |
| Импеданс микрофона / разъём | 200 Ом до 10 кОм (номинально 600 Ом) / 8-контактный (металлический замок разъёма) |
| Уровень сигнала микрофонного входа | — |
ПРОЧЕЕ
| Произведено | Япония, 2019-202х |
|---|---|
| Дополнительная информация | SDR гибрид Новая цена 2019 года в Швеции: SEK 39995:- Новая цена 2021 года в Швеции: SEK 37995:- |
| CT-178 FC-40 FH-2 M-1 M-100 MD-100A8X MD-200A8X SCU-LAN10 SP-101 SSM-75G VCT-101 VL-1000/VP-1000 XF-128CN XF-128SN XF-129CN XF-129SN YH-77STA | VL-1000 линейный усилитель подключения кабеля Внешний автоматический антенный тюнер Удалённый пульт управления Референц-микрофон Двухэлементный микрофон Столовый микрофон Ультра Hi-Fi столовый микрофон Сетевой удалённый контроль системы Внешний громкоговоритель Стандартный ручной микрофон (предоставлен) VC-Тюнинг единица (для поддиапазонов) Линейный усилитель / источник питания Узкий фильтр CW, 300 Гц. ПЧ: 9.005 МГц, основная полоса Узкий фильтр SSB, 1.2 КГц. ПЧ: 9.005 МГц, основная полоса Узкий фильтр CW, 300 Гц. ПЧ: 8.9 МГц, подв. полоса Узкий фильтр SSB, 1.2 КГц. ПЧ: 8.9 МГц, подв. полоса Легкие стерео наушники |
