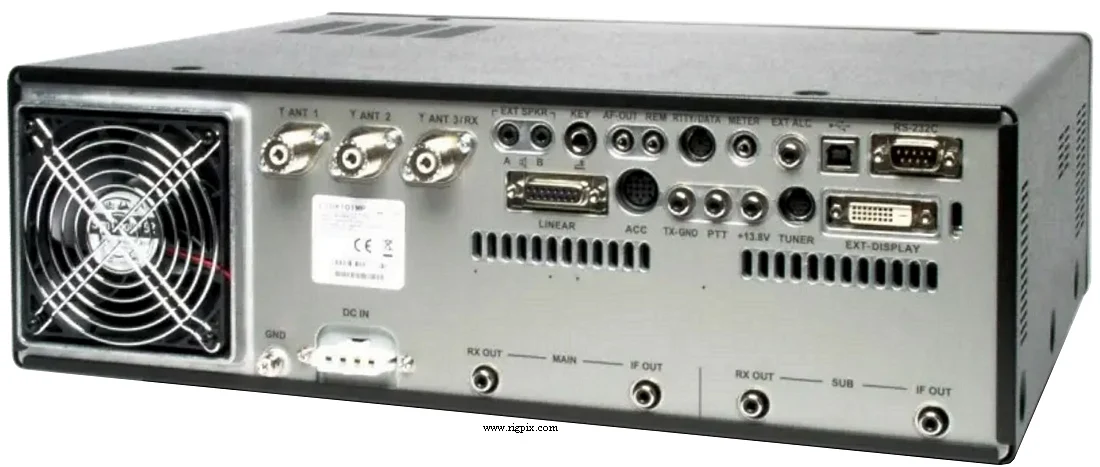

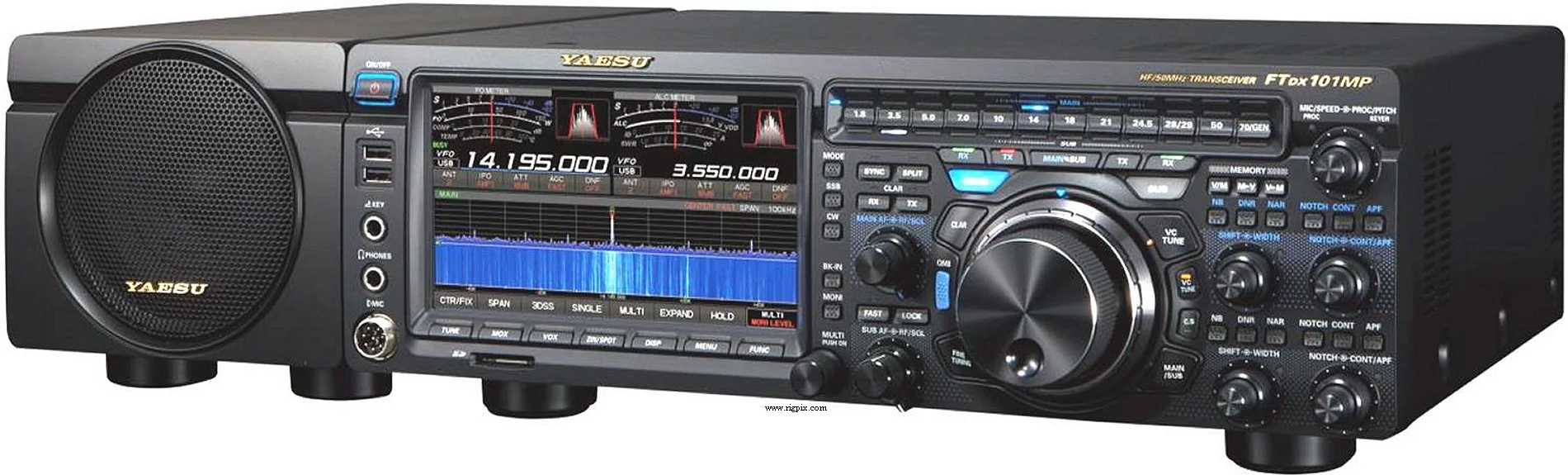

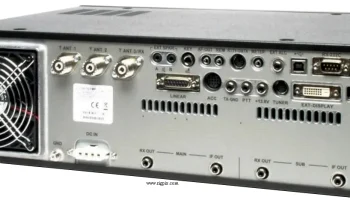

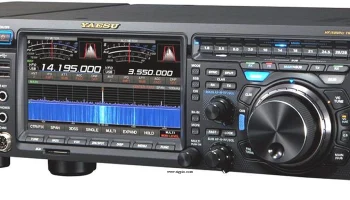

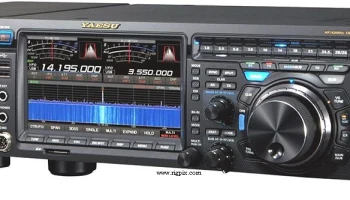

FTDX-101MP
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC и 60 м / 6 м RX: 0.03-75 МГц(Европейская версия также включает 4 м/70 МГц) |
| Шаг перестройки | 1 / 5 / 10 Гц (SSB/CW)10 / 100 Гц (AM/FM) |
| Стабильность частоты | ±0.1 ppm @ от -10 до +60°C (14 до 140°F), после 1 минуты прогрева |
| Режимы работы | АМ / FM / SSB / CW / RTTY / PSK |
| Каналы / управление памятью | 99 регулярных (могут быть организованы в 6 групп по 20 памяти в каждой) 9 пар PMS |
| Смещение / сдвиг репитера / смещение | ±0-1 МГц в шагах по 10 кГц (10 м)±0-4 МГц в шагах по 10 кГц (6 м) |
| Источник питания | От сети (внешний блок питания FPS-101 со встроенным динамиком, входит в стандартную комплектацию) |
| Ток потребления / мощность | RX: 100 до 120 ВАTX: Макс 720 ВА |
| Импеданс антенны / разъем | 50 Ом (АТУ выключено)/ Три разъема SO-239HF: 16.7-150 Ом (АТУ включено)6 м: 25-100 Ом (АТУ включено) |
| Габариты (Ш*В*Г) | 420*130*355 мм (16.6*5.1*12.7") |
| Вес | 13.5 Кг (29.8 фунта) |
| Другие особенности | CTCSS/PL. Запоминание голоса. Диммер. Кодирование и декодирование RTTY и PSK. Слоты для SD / SDHC карт. Часы. 7-дюймовый полноцветный сенсорный цветной дисплей TFT. Блоки VC-тюнинга для основного и вспомогательного приёмников включены в заводскую комплектацию. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 9.005 МГц (основное) — 8.9 МГц (подчинённое) 2-е ПЧ: 24 кГц (основное/подчинённое) |
|---|---|
| Чувствительность | АМ (10 дБ S+N//N. BW=6 кГц) 0.5-1.8 МГц: 6.3 мкВ 1.8-30 МГц: 2 мкВ (Амп2 включён) 50-54 МГц: 1 мкВ (Амп2 включён) 70-70.5 МГц: 2 мкВ (Амп2 включён), только Европа FM (12 дБ SINAD. BW=12 кГц. Амп2 включён) 28-30 МГц: 0.25 мкВ 50-54 МГц: 0.2 мкВ 70-70.5 МГц: 0.25 мкВ, только Европа SSB/CW (10 дБ S/N. BW=2.4 кГц. Амп2 включён) 1.8-30 МГц: 0.16 мкВ 50-54 МГц: 0.125 мкВ 70-70.5 МГц: 0.16 мкВ, только Европа |
| Избирательность | АМ (BW=6 кГц. Ширина=Центр) 6 кГц (-3 дБ)15 кГц (-60 дБ) FM (BW=12 кГц. Ширина=Центр) 12 кГц (-6 дБ)25 кГц (-60 дБ) SSB (BW=2.4 кГц. Ширина=Центр) 2.4 кГц (-3 дБ)3.6 кГц (-60 дБ) CW (BW=500 Гц) 500 Гц (-3 дБ)750 Гц (-60 дБ) |
| Отражение изображения | HF: 70 дБ6 м: 60 дБ |
| Выходная мощность AF / громкоговорителя | 2.5 Вт при 10% искажении / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | HF6 м4 м АМ:50 Вт50 Вт50 Вт FM:200 Вт200 Вт200 Вт SSB (PEP):200 Вт200 Вт200 Вт CW:200 Вт200 Вт200 Вт RTTY/PSK:200 Вт200 Вт200 Вт |
|---|---|
| АМ | 50 Вт |
| FM | 200 Вт |
SSB (PEP)
| CW | 200 Вт |
|---|
RTTY/PSK
| Модуляционная система | АМ: Низкоуровневая, ранняя стадия FM: Переменная реактивность SSB: Балансированный |
|---|---|
| Максимальное отклонение FM (установлено на заводе) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спуровые излучения | HF: Лучше чем -50 дБ6 м: Лучше чем -66 дБ |
| Импеданс микрофона / разъём | 200 Ом до 10 кОм (номинально 600 Ом) / 8-контактный (металлический замок разъём) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2019-202х |
|---|---|
| Дополнительная информация | VL-1000 линейный усилитель подключения кабель Внешний автоматический антенный тюнер Панель дистанционного управления эталонный микрофон Двойной элемент микрофон Настольный микрофон Ультра Hi-Fi настольный микрофон Сетевая панель дистанционного управления Внешний громкоговоритель Стандартный ручной микрофон (предоставлен) Линейный усилитель / источник питания Узкий фильтр CW, 300 Гц. ПЧ: 9.005 МГц, основная полоса Узкий фильтр SSB, 1.2 кГц. ПЧ: 9.005 МГц, основная полоса Узкий фильтр CW, 300 Гц. ПЧ: 8.9 МГц, подчинённая полоса Узкий фильтр SSB, 1.2 кГц. ПЧ: 8.9 МГц, подчинённая полоса Легкие стерео наушники |
