FTDX-9000D
Источник:
ОБЩИЕ
| Type | Радиолюбительский HF/VHF трансивер |
|---|---|
| Frequency range | TX: 10-160 м + WARC / 50-54 МГц RX: 0.03-60 МГц |
| Tuning steps | 1 / 10 Гц (АМ/ССВ/CW)100 Гц (FM) |
| Frequency stability | ±0.03 ppm @ -10 до +60°C (14 до 140°F), после 5 минут прогрева |
| Mode | АМ / FM / СSB / CW / RTTY / Пакетные данные |
| Каналы / управление памятью | 99 регулярных 5 QMB 9 сканирующих пар краёв (PMS) Неразрушаемое EEPROM хранение (Память антенного тюнера требует резервного аккумулятора CR2032 литиевого типа) |
| Повторитель смещения / сдвиг | 10 м: от 0 до 1 МГц с шагом 10 кГц6 м: от 0 до 4 МГц с шагом 10 кГц |
| Источник питания | От сети: 90-264 В переменного тока (разъём IEC C14 трёхконтактный) |
| Ток потребления / мощность | RX: Макс. 120 ВАTX: Макс. 720 ВА |

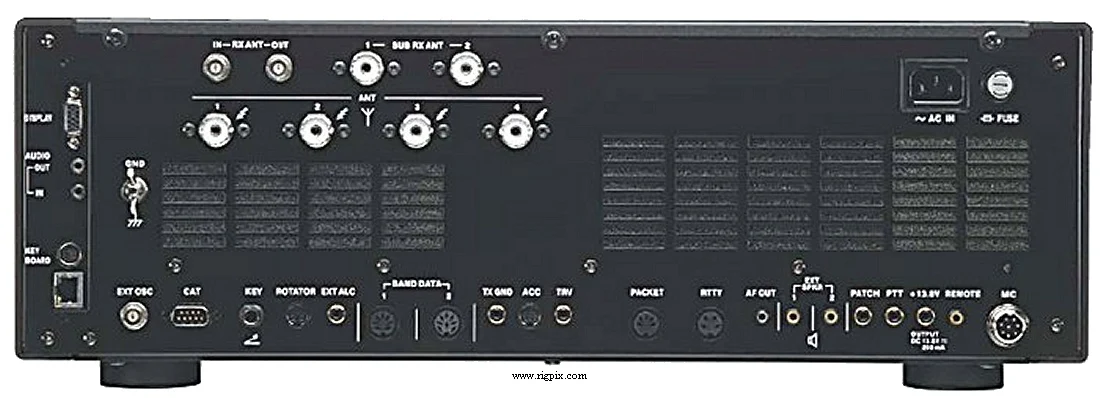

| Импеданс антенны / разъёмы | 50 Ом / Четыре разъёма SO-239 + Два разъёма SO-230 (только для приёма) (50-160 Ом для диапазона HF и 25-100 Ом для 6 м при использовании антенного тюнера) |
| Габариты (Ш*В*Г) | 518*165*438 мм (20.4*6.5*17.3") |
| Вес | 30 кг (66 фунтов) |

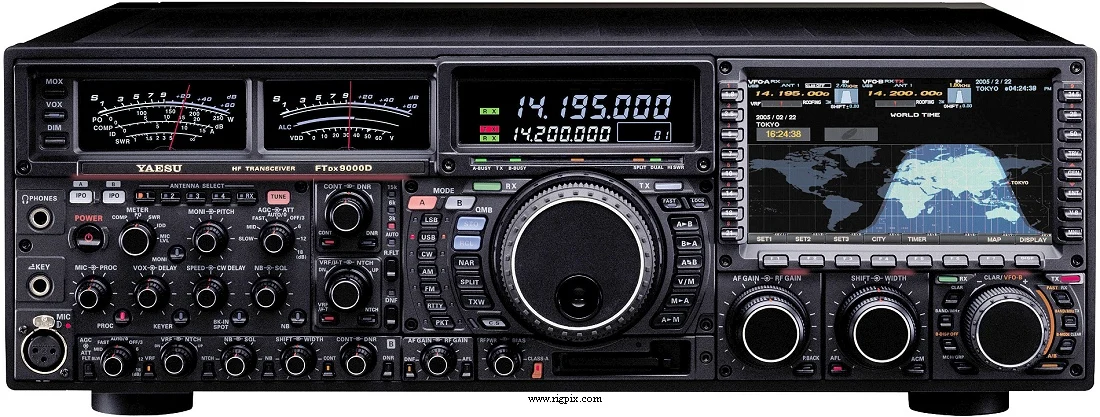

| Другие особенности | Большой многофункциональный цветной дисплей TFT. Порт данных. Разъём клавиатуры PS/2. Разъём интерфейса ротатора для указания направления на дисплее TFT. Прямое подключение звуковой карты ввода-вывода. Опция GPS. Управление через интерфейс CAT. 32-разрядный аналогово-цифровой процессор промежуточной частоты. IP3 лучше чем +40 дБм! Голосовая активация передачи (VOX). Система кодирования/декодирования тонов (CTCSS/PL). Двойной идентичный приёмник. |
ПРИЁМНАЯ ЧАСТЬ
| Приемная система | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 40.455 МГц (VFO-A) — 40.450 МГц (VFO-B) 2-я ПЧ: 455 кГц (VFO-A) — 450 кГц (VFO-B) 3-я ПЧ: 30 кГц (24 кГц для FM) |
|---|---|
| Чувствительность | АМ (10 дБ S+N//N, полоса 6 кГц) 0.1-1.8 МГц: 3.2 мкВ 1.8-30 МГц: 2 мкВ 50-54 МГц: 1 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ 50-54 МГц: 0.35 мкВ SSB/CW (10 дБ S/+N/N, ширина полосы 2.4 кГц) 0.1-50 МГц: 2 мкВ Диапазоны любительских радиостанций HF: 0.2 мкВ 50-54 МГц: 0.125 мкВ |
| Избирательность | ШИРИНА: Центр. VRF/u-ТУН: Выключен Режим-6 дБ-60 дБ АМ9 кГц18 кГц FM15 кГц25 кГц SSB2.4 кГц3.6 кГц CW/RTTY/PKT500 Гц750 Гц |
| Режим | -6 дБ |
| АМ | 9 кГц |
| FM | 15 кГц |
CW/RTTY/PKT
| Изоляция изображения сигнала | 70 дБ (диапазон любительских радиостанций HF 10-160 м) |
|---|---|
| Выходная мощность звукового канала / громкоговорителя | 2.5 Вт при искажении 10% / сопротивление нагрузки 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | HF6 м АМ:5-75 Вт5-75 Вт FM:5-200 Вт5-200 Вт SSB (PEP):5-200 Вт5-200 Вт SSB (класс A):5-75 Вт5-75 Вт CW:5-200 Вт5-200 Вт |
|---|---|
| АМ | 5-75 Вт |
| FM | 5-200 Вт |
SSB (PEP)
| SSB (Класс A) | 5-75 Вт |
|---|---|
| CW | 5-200 Вт |
| Система модуляции | АМ: Низкоуровневая (ранняя стадия) FM: Переменная реактивность SSB: Балансированная |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Нормальный режим: ±5 кГцУзкий режим: ±2.5 кГц |
| Спонтанные излучения | Лучше чем -60 дБ (HF)Лучше чем -70 дБ (6 м) |
| Импеданс микрофона / разъём | Передний: 200 Ом до 10 МОм (номинальное значение 600 Ом) / 3-контактный разъём XLR (балансированный) Задний: 200 Ом до 10 МОм (номинальное значение 600 Ом) / 8-контактный металлический замок разъём |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2005-20xx (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| FH-2 MD-100A8X MD-200A8X MH-31B8 SP-9000 VL-1000 YH-77STA | Удалённый пульт управления Клавиатура настольной радиостанции Высококачественный настольный микрофон Ручной микрофон Внешний громкоговоритель с фильтрами и двумя громкоговорителями Линейный усилитель Легкие наушники |
