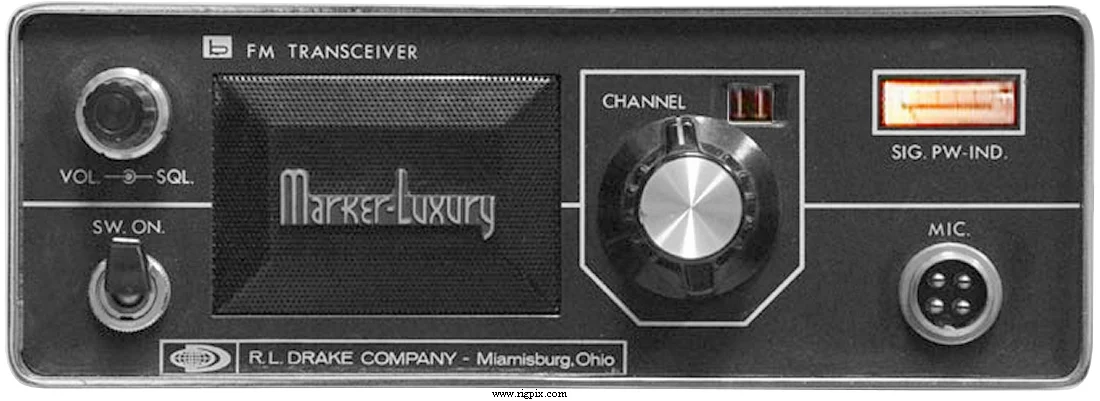

ML-2
Источник:
ОБЩИЕ
| Тип | Любительский трансивер VHF |
|---|---|
| Диапазон частот | TX: 144-148 MHz RX: 144-148 MHz |
| Настройка | Канализированная |
| Стабильность частоты | ±0.001% (Без температурного эталона) |
| Режим | FM |
| Количество каналов / управление памятью | 12 регулярных управляемых кварцем канала |
| Смещение ретранслятора / сдвиг | Согласно кварцам |
| Источник питания | 13.5 В постоянного тока ±10% или сеть: 117/220 В переменного тока (в зависимости от рынка) 12-контактный разъем Jones |
| Ток потребления / мощность | RX: 500 мА @ 13.5 В DC TX: Макс. 4 А @ 13.5 В DC |
| Импеданс антенны / разъём | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 200*70*260 мм (7.88*2.75*10.25") |
| Вес | 3.74 Кг (8.25 фунта) |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.5 мкВ (20 дБ потемнение сигнала) |
| Чувствительность шумоподавителя | — |
| Фактор шума | — |
| Избирательность | 20 кГц (-6 дБ) 60 кГц (-80 дБ) |
| Отношение сигнал/изображение | 85 дБ |
| Выходная мощность звукового сопровождения / громкоговоритель | 500 мВт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | 10 Вт |
|---|---|
| Система модуляции | — |
| Максимальная амплитудная модуляция (установлено заводом-изготовителем) | Нет AM |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц (Регулируется до максимума ±15 кГц) |
| Спуровые излучения | Лучше чем -80 дБ |
| Импеданс микрофона / разъём | 500 Ом / 4-контактный (мужской GX16 замок типа Jack) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония (Kuranishi Keisokuki), 1971-1972 (Выпущено из производства) |
|---|---|
| Процедура сброса | — |
| Дополнительная информация | Трубочно-полупроводниковая конструкция. Новая цена в США в 1971 году: $329.95 (С кварцами для двух каналов) |
| — | — |
