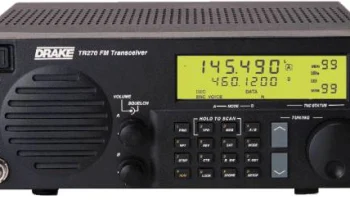

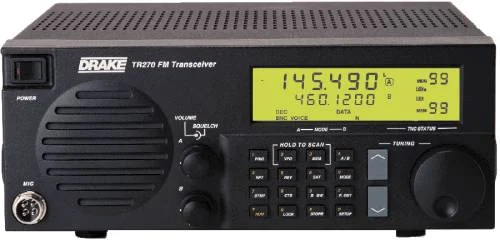

TR-270
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазона VHF |
|---|---|
| Диапазон частот | TX: 144-148 MHz RX: 142-150 MHz (Приёмник A) RX: 136-174 / 420-470 MHz (Приёмник B) |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 КГц, 1 МГц |
| Стабильность частоты | ±5 ppm при 0 до 40°C (32 до 104°F) ±10 ppm при -10 до +50°C (14 до 122°F) |
| Режим работы | FM |
| Каналы / управление памятью | 100 регулярных каналов (Приёмник A) 100 регулярных каналов (Приёмник B) 100 каналов режима SAT 100 каналов WXSAT режима |
| Смещение ретранслятора / сдвиг | ±600 КГц (Программируемое значение) |
| Источник питания | От сети: 115 / 230 В переменного тока (разъём типа IEC C14)или 11-16 В постоянного тока (4-контактный разъём) |
| Ток потребления / мощность | RX: Макс. 1.2 А при 13.8 В DC TX: Макс. 8 А при 13.8 В DC |
| Импеданс антенны / разъём | 50 Ом / Два разъёма SO-239 |
| Габариты (Ш*В*Г) | 279*121*343 мм (11*4.75*13.5") |
| Вес | 5.9 кг (13 фунтов) |
| Другие особенности | Кодирование/декодирование CTCSS/PL и DTMF. Готов к работе с пакетами 9600 бит/с. Интерфейс RS-232C. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е промежуточное: 10.7 МГц (Приёмник A) — 18 МГц (Приёмник B) 2-е промежуточное: 455 КГц |
|---|---|
| Чувствительность | Приёмник A: 0.18 мкВ (12 дБ SINAD) Приёмник B: 0.25 мкВ (12 дБ SINAD) |
| Избирательность | Приёмник A: 12 КГц (-6 дБ) Приёмник B: 15 или 40 КГц (-6 дБ), выбирается пользователем |
| Изоляция от зеркального канала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 5% / сопротивление нагрузки 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийСреднийНизкий 2 м: 25 Вт10 Вт1 Вт |
|---|---|
| 2 м | 25 Вт |
| Система модуляции | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 КГц |
| Спонтанные излучения | Лучше чем -60 дБ относительно несущей |
| Импеданс микрофона / разъём | 500 Ом / 4-контактный разъём (металлический замок) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | США, 1997-199x (Производство прекращено) |
|---|---|
| Дополнительная информация | — |
| DEMOD-270 TNC-270 | Модуль демодулятора AM/FM Карта TNC для подключения к пакетному интерфейсу |
