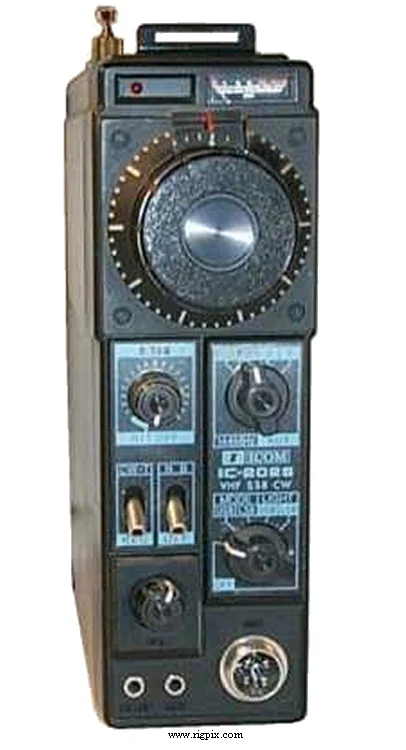

IC-202S
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | 144-146 МГц (VXO сегменты по 200 КГц в зависимости от кристаллов) |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | Менее 200 Гц за час при температуре 25°C (77°F) |
| Режимы работы | USB / LSB / CW |
| Каналы / управление памятью | Нет |
| Ретранслятор сдвига / смещение | Нет |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | Приём: 90-250 мАПередача: Макс. 750 мА |
| Импеданс антенны / разъём | 50 Ом / SO-239 или встроенный телескопический штырьковый антенна |
| Габариты (Ш*В*Г) | 61*183*162 мм (2.4*7.2*6.38") |
| Вес | 2 кг (4.41 фунта), включая батареи |
| Другие особенности | Примечание. Функция RIT. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с промежуточной частотой: 10.7 МГц |
|---|---|
| Чувствительность | 0.5 мкВ (10 дБ S+N/N) |
| Чувствительность шумоподавителя | — |
| Коэффициент шума | — |
| Избирательность | 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) |
| Изоляция изображения сигнала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 1 Вт при ?%-й искажённости / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | SSB: 3 Вт (PEP)CW: 3 Вт |
|---|---|
| Система модуляции | — |
| Максимальная амплитудная модуляция (установлено заводом-изготовителем) | Без АМ-модуляции |
| Максимальное отклонение частоты при FM-модуляции (установлено заводом-изготовителем) | Без FM-модуляции |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 4-контактный (вилка GX16 с фиксатором типа замка) |
| Уровень входного сигнала микрофона | Типичный уровень 10 мВ |
ПРОЧЕЕ
| Произведено | Япония, 1978-19xx (Производство прекращено) |
|---|---|
| Дополнительная информация | — |
| BC-15 BC-20 IC-3PS IC-20L IC-FA1 IC-SM2? ? | Зарядное устройство для аккумуляторов и 10 никель-кадмиевых батарей ёмкостью 900 мАч Зарядное устройство для аккумуляторов и 10 никель-кадмиевых батарей ёмкостью 900 мАч Источник питания. 13.8 В постоянного тока, 3 А Линейный усилитель. 10 Вт Резиновая антенна Микрофон для настольного использования Кронштейн крепления радиостанции для автомобиля Комплект кронштейнов для установки радиостанции IC-20L |
