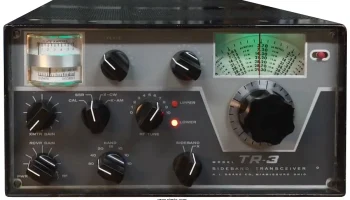

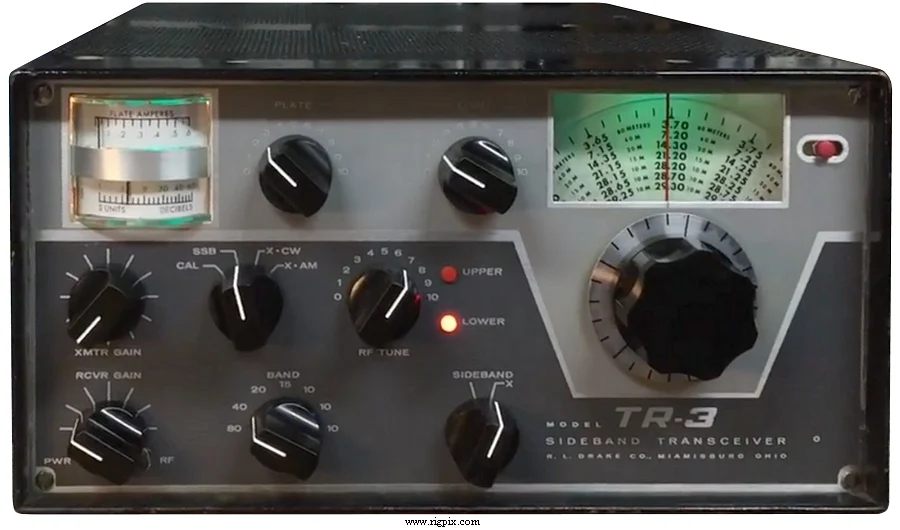

TR-3
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м в 7 диапазонах: 80 м: 3.5-4.1 MHz 40 м: 7.0-7.6 MHz 20 м: 13.9-14.5 MHz 15 м: 21.0-21.6 MHz 10 м A: 28.0-28.6 MHz 10 м B: 28.5-29.1 MHz 10 м C: 29.1-29.7 MHz |
| Настройка частоты | Непрерывная |
| Стабильность частоты | ±? ppm |
| Режимы работы | АМ / SSB / CW |
| Каналы / управление памятью | Нет |
| Репитер сдвиг / смещение | Нет |
| Источник питания | 650 В, 250 В, -45 до -65 В постоянного тока и 12.6 В от отдельного блока питания |
| Ток потребления / мощность | 300-500 мА @ 650 В150-180 мА @ 250 В5.5 А @ 12.6 В |
| Импеданс антенны / разъём | 50 Ом (номинальный) / SO-239 |
| Габариты (Ш*В*Г) | 273*140*366 мм (10.75*5.5*14.4") |
| Вес | ? Кг (? фунт) |
| Другие особенности | VOX. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | ? супергетеродин с двойным преобразованием |
|---|---|
| Чувствительность | 0.5 uV (10 dB S/N) |
| Избирательность | 2.1 кГц (-6 дБ)7.5 кГц (-60 дБ) |
| Изображение подавление | — |
| Выходная мощность AF / громкоговорителя | 2 Вт при ?% искажений / 4 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность AM:~50 Вт (вход ~260 Вт) SSB (PEP):~150 Вт (вход ~300 Вт) CW:~130 Вт (вход ~260 Вт) |
|---|---|
| АМ | ~50 Вт (вход ~260 Вт) |
SSB (PEP)
| CW | ~130 Вт (вход ~260 Вт) |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Нет FM |
| Спуровые излучения | Лучше чем -? дБ |
| Импеданс микрофона / разъём | Высокий импеданс / 3-контактный |
| Уровень сигнала микрофонного входа | — |
ПРОЧЕЕ
| Произведено | США, 1963-196x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| 34-NB AC-3 DC-3 MMK-3 MS-3 RV-3 | Заглушка шума Питание от сети Блок питания 12 В постоянного тока Кронштейн для монтажа в автомобиле Соответствует акустической системе. Может также содержать AC-3 Внешний генератор частоты с громкоговорителем. Может также содержать AC-3 |
